Audi A4 B6 (2000-2006) – schemat skrzynki bezpieczników
Audi A4 B6 (2000-2006) – skrzynka bezpieczników
Rok produkcji: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Miejsce produkcji: Ingolstadt (Niemcy), Szanghaj
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A4 B6 (2000-2006) to bezpiecznik 33 w skrzynce bezpiecznikowej.
Skrzynka bezpieczników w komorze silnika w Audi A4 B6 (2000-2006)
Typ 1
| 1 | Przekaźnik pompy płynu chłodzącego silnika (V6) (jeśli jest zamontowany) |
| 2 | Przekaźnik systemu transmisji (Multitronic) |
| 3 | Przekaźnik pompy wtórnego wtrysku powietrza (AIR) |
| 4 | Moduł sterujący silnika pompy płynu chłodzącego silnik (AMM/BDV) (jeśli jest) |
| 5 | Przekaźnik wyłącznika blokady silnika rozrusznika (MT) (jeśli jest zamontowany) |
| F1 | (15A) Zarządzanie silnikiem, przełącznik BPP |
| F2 | (40A) Pompa wtórnego wtrysku powietrza (AIR) (jeśli jest) |
| F3 | (15A) Automatyczna skrzynia biegów (AT) (6 biegów AT/Multitronic) |
Schemat skrzynki bezpieczników w Audi A4 B6 (2000-2006)
Typ 2
| 1 | Przekaźnik pompy podnoszenia paliwa |
| 2 | Przekaźnik systemu transmisji (Multitronic) |
| 3 | Przekaźnik świecy żarowej |
| 4 | Przekaźnik sterowania silnikiem (EC) |
| 5 | Przekaźnik wyłącznika blokady silnika rozrusznika;Przekaźnik świateł cofania (Multitronic). |
| F1 | (15A) Zarządzanie silnikiem, przełącznik BPP |
| F2 | (60A/80A) Świece żarowe |
| F3 | (15A) Automatyczna skrzynia biegów (AT) (6-biegowa AT/Multitronic) |
| F4 | (60A) Świece żarowe |
Skrzynka bezpieczników w przedziale pasażerskim Audi A4 (B6)
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników Audi A4 B6 znajduje się po lewej stronie deski rozdzielczej:
Aby uzyskać do niej dostęp, należy otworzyć lewe drzwi boczne i zdjąć boczną osłonę deski rozdzielczej, naciskając ją.
| F1 | (10A) Klimatyzacja (AC) |
| F2 | (5A) Lampy na nogi;Lampa schowka na rękawiczki. |
| F3 | (5A) Podgrzewane dysze spryskiwaczy przedniej szyby |
| F4 | (5A) Moduł sterujący silnika dmuchawy chłodziwa silnika |
| F5 | (10A) Automatyczna skrzynia biegów (AT);Czujnik ciśnienia i temperatury oleju silnikowego;Podgrzewane tylne siedzenia;System nawigacji;Telefon. |
| F6 | (5A) Klimatyzacja (AC) |
| F7 | (10A) Układ przeciwblokujący (ABS);Przełącznik BPP;Przełącznik CPP. |
| F8 | (5A) Telefon/telematyka |
| F9 | (10A) Pompa próżniowa serwo hamulca (jeśli jest) |
| F10 | (10A) Regulacja reflektorów |
| F11 | (10A) Automatyczna skrzynia biegów (AT) -2001 |
| F12 | (10A) Złącze łącza danych (DLC) |
| F13 | (10A) Moduł sterujący funkcji kolumny kierownicy |
| F14 | (10A) Lampy stopu |
| F15 | (10A) Tablica przyrządów;System nawigacji. |
| F 16 | (5A) Otwieracz do drzwi garażowych |
| F17 | (10A) Pomoc w parkowaniu |
| F18 | – |
| F19 | (15A) Przednie światła przeciwmgielne;Tylne światła przeciwmgielne. |
| F20 | (15A) Reflektor prawy-światła mijania, regulacja reflektorów |
| F21 | (15A) Reflektor lewy-światła mijania, regulacja reflektorów |
| F22 | (15A) Moduł sterujący funkcją drzwi, lewy przód;Moduł sterujący funkcją drzwi, lewy tył (^2001). |
| F23 | (15A) Moduł sterujący funkcją drzwi, prawy przód;Moduł sterujący funkcją drzwi, prawy tył (^2001). |
| F24 | (20A/30A) Wielofunkcyjny moduł sterujący 2-wygodne wyposażenie |
| F25 | (30A) Silnik dmuchawy klimatyzacji i nagrzewnicy |
| F26 | (30A) Podgrzewana tylna szyba |
| F27 | (30A) Moduł sterujący przyczepy |
| F28 | (20A) Pompa paliwa;Pompa podnoszenia paliwa. |
| F29 | (20A) Zarządzanie silnikiem-benzyna |
| F30 | (20A) Szyberdach |
| F31 | (15A) Nieoślepiające lusterko wewnętrzne;Automatyczna skrzynia biegów (AT);Złącze łącza danych (DLC);Zarządzanie silnikiem;Światła cofania. |
| F32 | (20A) Zarządzanie silnikiem-benzyna |
| F33 | (15A) Zapalniczka do papierosów |
| F34 | (15A) Zarządzanie silnikiem – benzyna |
| F35 | (30A) Złącze akcesoriów |
| F36 | (30A) Wielofunkcyjny moduł sterujący 1;Spryskiwacze i wycieraczki szyby przedniej. |
| F37 | (20A/25A) Wielofunkcyjny moduł sterujący 1;Spryskiwacze reflektorów. |
| F38 | (15A/30A) System alarmowy;Otwieranie pokrywy bagażnika/tylnej klapy;Wielofunkcyjny moduł sterujący 2 wyposażenie komfortowe. |
| F39 | (20A/30A) System audio;System nawigacji. |
| F40 | (25A) Klakson |
| F41 | (30A) Nagrzewnica pomocnicza (2003^) |
| F42 | (25A) Układ przeciwblokujący (ABS);Elektroniczny program stabilności (ESP). |
| F43 | (15A) Zarządzanie silnikiem-benzyna |
| F44 | (30A) Podgrzewane siedzenia;Podgrzewana kierownica. |
Skrzynka przekaźników Audi A4 (B6).
| 1 | Przekaźnik pompy paliwa-benzyna |
| 2 | Moduł sterujący wspomagania kierownicy (Servotronic) (jeśli jest) |
| 3 | Przekaźnik klaksonowy-podwójny dźwięk |
| 4 | Przekaźnik pompy próżniowej serwa hamulca (jeśli jest) |
| 5 | |
| 6 | Przekaźnik obwodów pomocniczych zapłonu |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Wyłącznik żaluzji tylnej szyby |
| F3 | |
| F4 | (30A) Wyłącznik elektryczny szyb – tył |
| F5 | (10A) Elektryczna regulacja podparcia lędźwiowego fotela |
| F6 | (30A) Wyłącznik elektryczny szyb przedni |
| F7 | (30A) Gniazdo przyczepy |

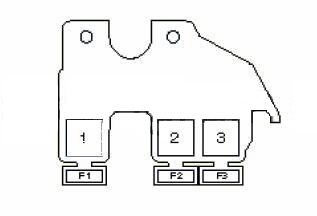

Skrzynka przekaźników.
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Moduł sterowania systemem alarmowym taksówki 3 – zestaw głośnomówiący |
| F1 | – |
| F2 | Sprzęt pomocniczy |
| F3 | – |
| F4 | – |
| F5 | (50A) Układ przeciwblokujący (ABS) |
| F6 | (40A/60A) Moduł sterujący silnika dmuchawy chłodziwa silnika1 |
| F7 | (10A) Pojazdy ratownicze |
| F8 | Moduł sterujący silnika dmuchawy chłodziwa silnika 2 (jeśli jest) |
| 1 | – |
| 2 | Przekaźnik nagrzewnicy płynu chłodzącego silnik 2- wysoka moc |
| 3 | Przekaźnik podgrzewacza płynu chłodzącego silnik 1 – niska moc |
| F1 | (30A) Grzałka pomocnicza ^2003 |
| F2 | (40A) Grzałka płynu chłodzącego silnik |
| F3 | (60A) Grzałka płynu chłodzącego silnik |
