Abarth Punto Evo (2010 – 2011) schemat bezpieczników
Abarth Punto Evo (2010 – 2011) schemat skrzynki bezpieczników
Data produkcji: 2010, 2011
Bezpiecznik zapalniczki (gniazdo zasilania) w Abarth Punto Evo (2010 – 2011) to bezpiecznik 86 w skrzynce bezpiecznikowej w przedziale pasażerski.
Lokalizacja bezpieczników
Bezpieczniki w samochodzie pogrupowane są w trzech skrzynkach bezpieczników znajdujących się w w desce rozdzielczej, w komorze silnika i wewnątrz bagażnika (po stronie lewej).
Skrzynka bezpieczników w komorze bagażnika w Abarth Punto Evo (2010 – 2011)
| Odbiornik | Bezpiecznik | Prąd [A] |
| System audio Hi-Fi kompletny z radioodtwarzaczem, centralka i głośnik subwoofer | 09 | 20 |
| Sygnał dźwiękowy | 10 | 10 |
| Światło drogowe lewe, światło drogowe prawe | 14 | 15 |
| Sprężarka klimatyzacji | 15 | 30 |
| Sprężarka klimatyzacji | 19 | 7,5 |
| Ogrzewana szyba tylna | 20 | 30 |
| Pompa elektryczna paliwa na zbiorniku | 21 | 15 |
| Światło przeciwmgielne lewe, światło przeciwmgielne prawe | 30 | 15 |
| Gniazdko prądowe (przystosowanie) | 85 | — |
| Gniazdko prądowe w kabinie, zapalniczka | 86 | 15 |
| Czujnik IBS stanu naładowania akumulatora | 87 | 5 |
| Ogrzewanie lusterka zewnętrznego po stronie kierowcy, ogrzewanie lusterka zewnętrznego po stronie pasażera | 88 | 7,5 |
Schemat bezpieczników w desce rozdzielczej Abarth Punto Evo (2010 – 2011)
| Odbiornik | Bezpiecznik | Prąd [A] |
| Światło mijania prawe | 1 | 7,5 |
| Światło mijania lewe, korektor ustawienia reflektora | 8 | 7,5 |
| Zasilanie INT/A cewek przekaźników w skrzynce bezpieczników w komorze silnika i cewek przekaźników w centralce body komputer | 13 | 5 |
| Lampa sufitowa, oświetlenie bagażnika, oświetlenie schowka w desce rozdzielczej | 2 | 5 |
| Zasilanie + akumulatora do gniazdka diagnostycznego EOBD, centralka klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza, centralki Blue&Me™ | 5 | 10 |
| Zasilanie INT dla zestawu wskaźników, wyłącznik pedału hamulca (styk normalnie otwarty – N. O.), trzecie światło stop | 11 | 5 |
| Siłownik blokowania/odblokowywania drzwi, siłownik aktywacji dead lock, siłownik odblokowywania pokrywy bagażnika | 4 | 20 |
| Pompa elektryczna spryskiwaczy szyby przedniej/tylnej | 6 | 20 |
| Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy | 14 | 20 |
| Silnik podnośnika szyby w drzwiach przednich po stronie pasażera | 7 | 20 |
| Zasilanie INT do podświetlenia zespołu wyłączników, centralki rozpoznania ciśnienia w oponach TPMS, przesuwanie lusterek wstecznych elektrycznych zewnętrznych, centralki dachu otwieranego elektrycznie, gniazdka infotelematycznego my-port, lusterka wewnętrznego elektrochromatycznego | 12 | 5 |
| Zestaw wskaźników | 3 | 5 |
| Zasilanie INT wyłącznika na pedale hamulca (styk NC), wyłącznika na pedale sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki Blue&Me™, systemu przystosowania do zamontowania radioodtwarzacza, centralki stabilizacji napięcia, świateł cofania w zderzaku, czujnika serwohamulca, cewek przekaźników w skrzynce bezpieczników w komorze silnika | 10 | 7,5 |

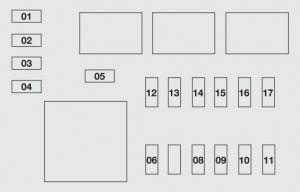

Skrzynka bezpieczników w komorze bagażnika w Abarth Punto Evo (2010 – 2011)
| Odbiornik | Bezpiecznik | Prąd [A] |
| System otwierania elektrycznego dachu otwieranego | 17 | 20 |
| Centralka zarządzania systemem alarmowym | 14 | 7,5 |
| Wolny | 01 | — |
| Wolny | 03 | — |
| Wolny | 04 | 10 |
| Wolny | 15 | — |
| Wolny | 16 | — |
| Wolny | 08 | 10 |
| Wolny | 07 | — |
| Gniazdko prądowe w komorze bagażnika | 05 | 15 |
| Centralka rozpoznania ciśnienia w oponach TPMS | 13 | 5 |
| Wolny | 09 | 10 |
| Wolny | 06 | — |
| Wolny | 02 | — |
