Alfa Romeo Brera (2005 – 2010) schemat skrzynki bezpieczników
Alfa Romeo Brera (2005 – 2010) – bezpieczniki schemat
Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010
Ilość wyprodukowanych pojazdów Alfa Romeo Brera – 21786 sztuk!

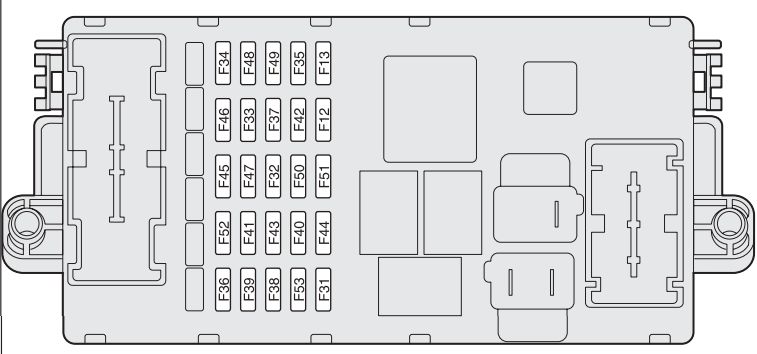

Skrzynka bezpieczników w desce rozdzielczej w Alfa Romeo Brera (2005 – 2010)

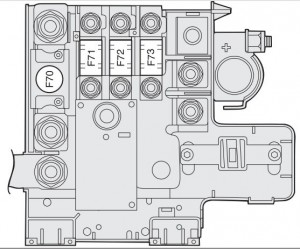

Skrzynka bezpieczników na biegunie dodatnim akumulatora w Alfa Romeo Brera (2005 – 2010)

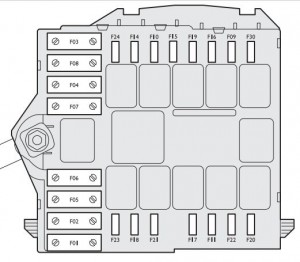

Skrzynka bezpieczników obok akumulatora w Alfa Romeo Brera (2005 – 2010)

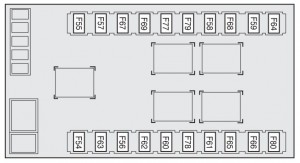

Skrzynka bezpieczników w bagażniku (po stronie lewej) w Alfa Romeo Brera (2005 – 2010)
Tabela zbiorcza bezpieczników
Światła | Bezpiecznik | Prąd [A] | Lokalizacja |
Światło drogowe prawe | F14 | 10 | Akumulator |
Światło drogowe lewe | F15 | 10 | Akumulator |
Światło mijania prawe | F12 | 15 | Deska rozdzielcza |
Światło mijania lewe | F13 | 15 | Deska rozdzielcza |
Światło przeciwmgielne przednie | F30 | 15 | Akumulator (dodatni biegun) |
Światło cofania | F35 | 7,5 | Deska rozdzielcza |
Trzecie światło stop | F37 | 10 | Deska rozdzielcza |
Przednia lampa sufitowa | F39 | 10 | Deska rozdzielcza |
Przednia lampa sufitowa | F49 | 7,5 | Deska rozdzielcza |
Kierunkowskazy | F53 | 10 | Deska rozdzielcza |
Światła awaryjne | F53 | 10 | Deska rozdzielcza |
Odbiorniki | Bezpiecznik | Prąd [A] | Lokalizacja |
Skrzynka bezpieczników w komorze silnika | F70 (MEGA-FUSE) | 150 | Deska rozdzielcza |
Skrzynka bezpieczników w desce rozdzielcze | F71 | 70 | Deska rozdzielcza |
Centralka podgrzewania paliwa (wersje diesel) | F73 | 60 | Deska rozdzielcza |
Skrzynka bezpieczników w bagażniku | F01 (MAXI-FUSE) | 70 | Akumulator |
Skrzynka bezpieczników w desce rozdzielczej | F01 (MAXI-FUSE) | 70 | Akumulator |
Elektrowentylator klimatyzacji | F02 (MAXI-FUSE) | 40 | Akumulator |
Elektryczna blokada kierownicy | F03 (MAXI-FUSE) | 20 | Akumulator |
Węzeł hamulców (pompa) | F04 (MAXI-FUSE) | 40 | Akumulator |
Węzeł hamulców (elektrozawór) | F05 (MAXI-FUSE) | 40 | Akumulator |
Elektrowentylator chłodnicy (niska prędkość) | F06 (MAXI-FUSE) | 40 | Akumulator |
Elektrowentylator chłodnicy (wysoka prędkość) | F07 (MAXI-FUSE) | 40 | Akumulator |
Spryskiwacze reflektorów | F09 | 20 | Akumulator |
Sygnały dźwiękowe | F10 | 15 | Akumulator |
Obwody różne wtórne wtrysku elektronicznego | F11 | 15 | Akumulator |
+ INT dla układu wtrysku elektronicznego | F16 | 7,5 | Akumulator |
Obwody pierwotne wtrysku elektronicznego | F17 | 10 | Akumulator |
Węzeł kontroli silnika | F18 | 15 | Akumulator |
Sprężarka klimatyzacji | F19 | 7,5 | Akumulator |
Ogrzewanie szyby tylne | F20 | 20 | Akumulator |
Zasilanie pompy paliwa | F21 | 20 | Akumulator |
Cewka zapłonu/wtrysku (wersje benzynowe) | F22 | 15 | Akumulator |
Obwody pierwotne wtrysku elektronicznego (wersje diesel) | F22 | 20 | Akumulator |
Zasilanie radioodtwarzacza/Systemu radionawigacji | F23 | 15 | Akumulator |
Węzeł Body Computer/cewka przekaźnika spryskiwaczy reflektorów | F31 | 7,5 | Deska rozdzielcza |
Węzeł drzwi kierowcy/węzeł drzwi pasażera/wyłącznik zapłonu | F32 | 15 | Deska rozdzielcza |
Wolny | F33 | — | Deska rozdzielcza |
Wolny | F34 | — | Deska rozdzielcza |
Czujnik wody w filtrze oleju napędowego/przepływomierz powietrza | F35 | 7,5 | Deska rozdzielcza |
Wyłącznik świateł stop/zespół wyłączników na tunelu środkowym | F35 | 7,5 | Deska rozdzielcza |
Cruise Control | F35 | 7,5 | Deska rozdzielcza |
Czujnik AQS | F35 | 7,5 | Deska rozdzielcza |
Wolny | F36 | — | Deska rozdzielcza |
Węzeł zestawu wskaźników | F37 | 10 | Deska rozdzielcza |
Centralka reflektorów przednich/zasilanie centralki reflektorów o wyładowaniu gazowym (Bixenon) (gdzie przewidziano) | F37 | 10 | Deska rozdzielcza |
Motoreduktor blokowania/odblokowania bagażnika | F38 | 15 | Deska rozdzielcza |
Gniazdko diagnostyczne systemu EOBD | F39 | 10 | Deska rozdzielcza |
Centralka systemu kontroli ciśnienia w oponach | F39 | 10 | Deska rozdzielcza |
Przystosowanie do telefonu komórkowego | F39 | 10 | Deska rozdzielcza |
Centralka syreny alarmu (dla wersji/rynków, gdzie przewidziano) | F39 | 10 | Deska rozdzielcza |
Klimatyzacja | F39 | 10 | Deska rozdzielcza |
Tylna szyba ogrzewana | F40 | 30 | Deska rozdzielcza |
Odmrażanie dysz spryskiwaczy szyby przedniej | F41 | 7,5 | Deska rozdzielcza |
Odmrażanie lusterek wstecznych ogrzewanych | F41 | 7,5 | Deska rozdzielcza |
Zasilanie węzła hamulców (ABS/VDC) – Węzeł Kąta Skrętu – Czujnik Zbaczania | F42 | 7,5 | Deska rozdzielcza |
Wycieraczki, spryskiwacze szyby przednie | F43 | 30 | Deska rozdzielcza |
Zapalniczka na konsoli środkowej | F44 | 10 | Deska rozdzielcza |
System radionawigacji | F49 | 7,5 | Deska rozdzielcza |
Centralka czujnika deszczu | F49 | 7,5 | Deska rozdzielcza |
Węzeł kierownicy | F49 | 7,5 | Deska rozdzielcza |
Przyciski sterujące w desce rozdzielczej | F49 | 7,5 | Deska rozdzielcza |
Węzeł czujników parkowania | F49 | 7,5 | Deska rozdzielcza |
Podświetlenie sterowań na tunelu | F49 | 7,5 | Deska rozdzielcza |
Podświetlenie przycisków siedzeń | F49 | 7,5 | Deska rozdzielcza |
Obwody w szybie przednie | F49 | 7,5 | Deska rozdzielcza |
Przystosowanie do telefonu komórkowego | F49 | 7,5 | Deska rozdzielcza |
Przycisk START/STOP | F49 | 7,5 | Deska rozdzielcza |
Układ Air Bag | F50 | 7,5 | Deska rozdzielcza |
Centralka systemu kontroli ciśnienia w oponach | F51 | 7,5 | Deska rozdzielcza |
Instalacja przystosowania do zamontowania radioodtwarzacza | F51 | 7,5 | Deska rozdzielcza |
Węzeł zestawu wskaźników | F53 | 10 | Deska rozdzielcza |
Wzmacniacz radioodtwarzacza z DSP | F54 | 30 | Bagażnik |
+ 30 Wzmacniacza audio HI-FI | F54 | 30 | Bagażnik |
Przesuwanie siedzenia lewego | F56 | 25 | Bagażnik |
Ogrzewanie siedzenia lewego | F57 | 7,5 | Bagażnik |
Przesuwanie siedzenia prawego | F60 | 25 | Bagażnik |
Wolny | F61 | — | Bagażnik |
Ogrzewanie siedzenia prawego | F67 | 7,5 | Bagażnik |
Wolny | F58 | — | Bagażnik |
Wolny | F59 | — | Bagażnik |
Pompa hydrauliczna dachu składanego | F62 | 30 | Bagażnik |
Centralka i elektrozawór dachu składanego | F63 | 20 | Bagażnik |
Wolny | F64 | — | Bagażnik |
Wolny | F66 | — | Bagażnik |
Wolny | F68 | — | Bagażnik |
Wolny | F69 | — | Bagażnik |
Wolny | F77 | — | Bagażnik |
Podnośniki szyby lewy | F78 | 30 | Bagażnik |
Wolny | F79 | — | Bagażnik |
Podnośnik szyby prawy | F80 | 30 | Bagażnik |
UWAGA: Opisy bezpieczników mogą się różnić w zależności od roku produkcji auta, wersji silnika i wyposażenia
