Audi A5 8T (2013-2016) – schemat bezpieczników
Audi A5 8T (2013-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A5 8T (2013-2016) to bezpiecznik 2 w skrzynce bezpiecznikowej C (brązowa).
Przypisanie bezpieczników w kokpicie po lewej stronie w Audi A5 8T (2013-2016)
| Panel bezpieczników A (czarny) | |
| Numer | Opis |
| 1 | Sterowanie dynamiczne |
| 2 | Elektroniczna kontrola stabilizacji (moduł) |
| 3 | Czujnik ciśnienia w systemie A/С, elektromechaniczny hamulec postojowy, HomeLink, automatyczne przyciemnianie wewnętrznego lusterka wstecznego, czujnik jakości powietrza/czujnik powietrza zewnętrznego, Elektroniczna Kontrola Stabilizacji (przycisk) |
| 4 | – |
| 5 | Siłownik dźwięku |
| 6 | Sterowanie zasięgiem reflektorów/światło główne (światło zakrętowe) |
| 7 | Światło główne (światło zakrętowe) |
| 8 | Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, quattro sport), przetwornica DCDC |
| 9 | Adaptacyjna tempomat |
| 10 | Zasuwa przełączająca/czujnik sprzęgła |
| 11 | Asystent boczny |
| 12 | Sterowanie zasięgiem reflektorów, system parkowania |
| 13 | Poduszka powietrzna |
| 14 | Wycieraczka tylna (allroad) |
| 15 | Bezpiecznik pomocniczy (tablica przyrządów) |
| 16 | Zacisk bezpiecznika pomocniczego 15 (obszar silnika) |
| Panel bezpieczników B (brązowy) | |
| 1 | – |
| 2 | Czujnik światła hamowania |
| 3 | Pompa paliwa |
| 4 | Czujnik sprzęgła |
| 5 | Ogrzewanie lewego fotela z/bez wentylacji fotela |
| 6 | Elektroniczna kontrola stabilizacji (elektryczna) |
| 7 | Klakson |
| 8 | Drzwi przednie lewe (regulator okna, centralny zamek, lusterko, przełącznik, oświetlenie) |
| 9 | Silnik wycieraczek szyby przedniej |
| 10 | Elektroniczna kontrola stabilizacji (zawory) |
| 11 | Modele dwudrzwiowe: regulator tylnej lewej szyby; modele czterodrzwiowe: tylne lewe drzwi (regulator okna, centralny zamek, przełącznik, oświetlenie) |
| 12 | Czujnik deszczu i światła |
| Panel bezpieczników C (czerwony) | |
| 1 | – |
| 2 | – |
| 3 | Podparcie lędźwiowe |
| 4 | Sterowanie dynamiczne |
| 5 | Oświetlenie wewnętrzne (Kabriolet) |
| 6 | System spryskiwaczy szyby przedniej, system spryskiwaczy reflektorów |
| 7 | Moduł sterujący układu elektrycznego pojazdu 1 |
| 8 | Moduł sterujący układu elektrycznego pojazdu 1 |
| 9 | Lewe okno tylne regulator silnika (kabriolet) / szyberdach |
| 10 | Moduł sterujący układu elektrycznego pojazdu 1 |
| 11 | Prawy regulator tylnej szyby (Cabriolet) / silnik osłony przeciwsłonecznej |
| 12 | System ostrzegania przed kradzieżą |

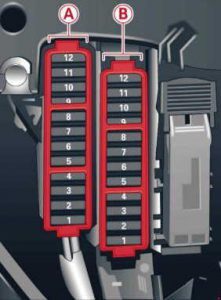

Przypisanie prawego bezpiecznika w kokpicie w Audi A5 8T (2013-2016)
| Panel bezpieczników A (czarny) |
| Numer | Opis |
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | Moduł przełącznika kolumny kierownicy |
| 6 | – |
| 7 | Zacisk 15 złącza diagnostycznego |
| 8 | Brama (interfejs diagnostyczny magistrali danych) |
| 9 | Dodatkowa nagrzewnica |
| 10 | – |
| 11 | – |
| 12 | – |
| Panel bezpieczników B (brązowy) |
| 1 | Odtwarzacz CD/DVD |
| 2 | Wi-Fi |
| 3 | MMI/Radio |
| 4 | Klaster przyrządów |
| 5 | Brama (moduł sterujący zespołu przyrządów) |
| 6 | Blokada zapłonu |
| 7 | Wyłącznik światła |
| 8 | Dmuchawa klimatyzacyjna |
| 9 | Blokada kolumny kierownicy |
| 10 | System kontroli klimatu |
| 11 | Zacisk 30 złącza diagnostycznego |
| 12 | Moduł przełącznika kolumny kierownicy |

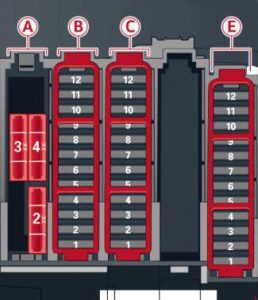

Przyporządkowanie bezpieczników do prawej komory bagażowej w Audi A5 8T (2013-2016)
| Panel bezpieczników A (czarny) |
| Numer | Opis |
| 1 | – |
| 2 | Nagrzewnica tylnego okna (Cabriolet) |
| 3 | Zatrzask górny mocy (Cabriolet) |
| 4 | Hydraulika siłowa (Cabriolet) |
| Panel bezpieczników B (czarny) |
| 1 | Moduł sterujący pokrywą przedziału bagażowego (drogowy)/Moduł sterujący góra zasilania (Cabriolet) |
| 2 | Zdejmowany tylny spojler (RS 5 Coupe) |
| 3 | – |
| 4 | – |
| 5 | Elektromechaniczny hamulec postojowy |
| 6 | Elektroniczna kontrola tłumienia |
| 7 | Elektromechaniczny hamulec postojowy |
| 8 | Tylne oświetlenie zewnętrzne |
| 9 | Quattro sport |
| 10 | Tylne oświetlenie zewnętrzne |
| 11 | Zamknięcie centralne |
| 12 | Terminal 30 |
| Panel bezpieczników C (brązowy) |
| 1 | Moduł kontroli pokrywy przedziału bagażowego (drogowy) |
| 2 | Gniazdo 12 V, zapalniczka samochodowa |
| 3 | Ścieżka przetwornicy DCDC 1 |
| 4 | Tor konwertera DCDC 2, wzmacniacz dźwięku, radio |
| 5 | – |
| 6 | Ogrzewanie prawej górnej części kabiny (Cabriolet) |
| 7 | Elektromechaniczny hamulec postojowy |
| 8 | – |
| 9 | Drzwi wejściowe prawe (regulator okna, centralny zamek, lusterko, przełącznik, oświetlenie) |
| 10 | Ogrzewanie w lewej górnej części kabiny (Cabriolet) |
| 11 | Modele dwudrzwiowe: regulator tylnej szyby prawej; modele czterodrzwiowe: tylne drzwi prawe (regulator okna, centralny zamek, przełącznik, oświetlenie) |
| 12 | Przygotowanie telefonu komórkowego |
| Panel bezpieczników E (czarny) |
| 1 | Ogrzewanie prawego przedniego siedzenia |
| 2 | – |
| 3 | – |
| 4 | MMI |
| 5 | Radio |
| 6 | Kamera widoku z tyłu |
| 7 | Ogrzewanie tylnej szyby (allroad) |
| 8 | Rozrywka na tylnym siedzeniu |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
