Audi A8 D2 (1994-2002) – schemat bezpieczników
Audi A8 D2 (1994-2002) – schemat skrzynki bezpieczników
Rok produkcji: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Skrzynka bezpieczników przedziału pasażerskiego Audi A8 D2 (1994-2002)
| Nr |
Amp [A] |
Opis |
| SZARY | ||
| 1 | 5 | Moduł sterujący lampą,lewe światło postojowe,
lewe przednie światło obrysowe, procesor zespolony zestawu wskaźników |
| 2 | 5 | Moduł sterujący lampą;Prawe światło postojowe;
Prawe przednie światło obrysowe; Światła tylne; Oświetlenie tablicy rejestracyjnej; Procesor zespołu wskaźników. |
| 3 | 15 | ’97 -’03:Prawy reflektor (mijania);
Moduł sterujący lampą. |
| 10 | Prawy reflektor (światła mijania);Moduł sterujący lampą. | |
| 4 | 15 | ’97 -’03:Lewy reflektor (światła mijania);
System celowania reflektorów; Moduł sterujący lampą. |
| 10 | Lewy reflektor (światła mijania);Układ celowania reflektorów;
Moduł sterujący lampą. |
|
| 5 | 10 | Lewy reflektor (światła drogowe);moduł sterujący przednich/tylnych
świateł przeciwmgielnych. |
| 6 | 10 | Prawy reflektor (światła drogowe);Lampka kontrolna świateł drogowych. |
| 7 | 15 | Wyłącznik awaryjnego światła ostrzegawczego |
| 8 | 15 | Klakson |
| 9 | 10 | 00-03:Złącze łącza danych. |
| 5 | ’98 -’99:Złącze łącza danych;
Przekaźnik światła dźwigni selektora. |
|
| 5 | -’97:Klaster instrumentów;
Przekaźnik separacji ogniw słonecznych. |
|
| 10 | 25 | Włącznik spryskiwacza wycieraczekszyby przedniej;
Przekaźnik przerywany spryskiwacza wycieraczek szyby przedniej. |
| RÓŻOWY | ||
| 11 | 10 | Lusterka zewnętrzne |
| 12 | 10 | 00-03:Podgrzewana kierownica;
Moduł sterujący kierownicy. |
| 5 | Przekaźnik blokady zmiany biegów | |
| 13 | 5 | Głowica sterująca klimatyzacji;Zapalniczka papierosów;
Przekaźnik światła przeciwmgielnego; Oświetlenie schowka na rękawiczki; Zestaw wskaźników; Procesor zespołu wskaźników; Światła tylne; Światło popielniczki; Tylne światło popielniczki; Wielofunkcyjny przełącznik zakresu skrzyni biegów; Oświetlenie konsoli automatycznej skrzyni biegów; Oświetlenie tablicy rejestracyjnej; Oświetlenie tacy do przechowywania; Uchwyt na kubek i uchwyt na monety; Dioda zabezpieczająca przekaźnik światła dźwigni selektora; System oświetlenia wewnętrznego; Włącznik światła. |
| 14 | 5 | Przekaźnik sterowania wentylatoremChłodziwa pierwszej prędkości;
Przekaźnik sterowania wentylatorem Chłodziwa drugiej prędkości; Przekaźnik sterowania wentylatorem Chłodziwa trzeciej prędkości; Czujnik jakości powietrza (’98 -’03). |
| 15 | 15 | Włącznik świateł przeciwmgielnych;Włącznik tylnych świateł przeciwmgielnych;
Moduł sterujący światłami przeciwmgielnymi. |
| 16 | 30 | ’97 -’03:Wyłącznik odmgławiacza tylnej szyby;
Odmgławiacz lusterka; Głowica sterująca klimatyzacji (’00 -’03). |
| 25 | Przełącznik odmgławiacza tylnej szyby;Odmgławiacz lusterka. | |
| 17 | 5 | 00-03:Czujnik kąta skrętu |
| 10 | Zapasowe światło | |
| 18 | 10 | Wyłącznik awaryjnego światła ostrzegawczego |
| 19 | 10 | Wyłącznik światła stopu;Zawór pompy próżniowej;
Moduł sterujący skrzyni biegów. |
| 20 | 5 | Podgrzewacze dysz spryskiwacza |
| ŻÓŁTY | ||
| 21 | 15 | Złącze łącza danych;Zestaw wskaźników;
Moduł sterujący lampami; Moduł sterujący na kierownicy; Radio; Silniki regulacji świateł przednich; Moduł sterujący regulacją świateł przednich; Moduł sterujący wspomaganiem parkowania; Moduł sterujący monitorowania ciśnienia w oponach; Lampka kontrolna usterki poduszki powietrznej; Lampka kontrolna awarii ABS; Lampka kontrolna kontroli trakcji. |
| 22 | 5 | 00-01:Nadajnik-odbiornik telefoniczny;
Radio. |
| 10 | -’98:Nadajnik-odbiornik telefonu. | |
| 23 | 15 | -’01:Zapalniczka do papierosów. |
| 24 | 10 | 00-03:Głowica sterująca klimatyzacji;
Procesor zespołu wskaźników; Moduł sterujący wspomaganiem parkowania; Przekaźnik separacji ogniw słonecznych,; Moduł sterujący na kierownicy; Moduł sterujący monitorowania ciśnienia w oponach. |
| 5 | ’97 -’99:Procesor kombinacji zestawu wskaźników. | |
| 5 | Kontrola A/C (klimatyzacja) | |
| 25 | 10 | 00-03:Głowica sterująca klimatyzacją. |
| 15 | -’99:Głowica sterująca klimatyzacji;
Czujnik temperatury wewnętrznej; Zestaw wskaźników; Przekaźnik separacji ogniw słonecznych; Moduł sterujący na kierownicy. |
|
| 26 | 10 | ’97 -’03:Wielofunkcyjny przełącznik
zakresu skrzyni biegów; Elektromagnes blokady zmiany biegów. |
| 5 | Wielofunkcyjny przełącznikzakresu skrzyni biegów;
Elektromagnes blokady zmiany biegów; System tempomatu. |
|
| 27 | 15 | Pompa chłodziwa;Zawory regulacji ciepła. |
| 28 | 10 | 00-03:przekaźnik sprzęgła klimatyzacji. |
| 15 | -’97:Pompa chłodziwa, podgrzewacz pomocniczy. | |
| 29 | 5 | 00-03:Moduł sterujący na kierownicy. |
| 10 | -’99:Moduł sterujący na kierownicy. | |
| 30 | – | – |
| NIEBIESKI | ||
| 31 | 20 | 00-03:Pompa paliwa. |
| 15 | -’99:Pompa paliwa. | |
| 32 | 30 | 00-03:Wtryskiwacze paliwa;
Cewki zapłonowe; Zawory nr 1 i 2 do regulacji wałka rozrządu (’01 -’03). |
| 20 | Podgrzewane czujniki tlenu przed TWC;Pompa do wykrywania nieszczelności
układu EVAP. |
|
| 33 | 20 | Podgrzewane czujniki tlenu przed TWC;Pompa do wykrywania nieszczelności
układu EVAP; Czujnik masowego przepływu powietrza. |
| 34 | 15 | -’99:Podgrzewane czujniki tlenu po TWC. |
| 35 | 5 | 00-03:Jednostka sterująca nawigacją. |
| 5 | Dodatkowa nagrzewnica | |
| 36 | 10 | 00-03:Jednostka sterująca nawigacją. |
| 15 | Dodatkowa nagrzewnica | |
| 37 | – | – |
| 38 | 5 | 00-03:Czujnik temperatury poziomu oleju. |
| 39 | 25 | 00-03:Moduł sterujący ABS. |
| 5 | -’99:Moduł sterujący ABS. | |
| 40 | 10 | Moduł sterujący ABS;Wyłącznik antypoślizgowy (z FWD);
Zawór odpowietrzający hamulca; Przełącznik ARS / ESP; Wyłącznik światła stopu (Quattro). |
| BRĄZOWY | ||
| 41 | 10 | Przednie światło wewnętrzne;Tylne światła do czytania;
Centralny zamek; System alarmowy; Moduł sterowania opóźnieniem o świetlenia wewnętrznego; Centralny zamek SAFE; Lampka ostrzegawcza; Lewe przednie światło do czytania; Wnętrze i przekaźnik lampek wewnętrznych; Przełącznik monitorowania przedziału pasażerskiego; Oświetlenie lusterka uzupełniającego; Zwalnianie bagażnika elektrycznego; Elektryczna osłona przeciwsłoneczna z tyłu. |
| 42 | 10 | Moduł sterujący prawej i lewej szyby;Przełącznik regulacji lusterek;
Moduł sterowania funkcją składania lusterek; Przełącznik programu pamięci; Przełącznik regulacji tylnego zagłówka; Przełączniki podgrzewanych przednich siedzeń; Przełącznik podgrzewanego tylnego siedzenia; Przełącznik pamięci przedniego siedzenia. |
| 43 | 15 | ’00 -’03:Przełącznik zwalniania przedziału bagażowego;
Światła lusterka do makijażu prawego i lewego; Przełącznik świateł lusterka do makijażu prawego i lewego; Przekaźnik światła wejściowego/podłogowego; Moduł sterujący czujników monitorowania wnętrza; Przełącznik blokady wnętrza po stronie kierowcy; Moduł sterowania pamięcią lusterka; Przełącznik programu pamięci; Przełącznik programu pamięci fotela pasażera; Moduł sterowania czujnikami Ultra Sound; Prawe światło do czytania; Oświetlenie mapy; Lewe światło do czytania; Oświetlenie wewnętrzne. |
| 10 | ’99:Przełącznik zwalniania przedziału
bagażowego; Prawe i lewe światła lusterka do makijażu; Przekaźnik światła wejściowego/podłogowego; Moduł sterujący czujników monitorowania wnętrza; Przełącznik blokady wnętrza po stronie kierowcy; Moduł sterowania pamięcią lusterek; Przełącznik programu pamięci; Przełącznik tylnych świateł przeciwmgielnych. |
|
| 44 | 10 | Centralny zamek;System alarmowy;
Moduł sterowania opóźnieniem świateł wewnętrznych; Przełącznik rolet tylnej szyby; Automatyczny ściemniacz lusterka wewnętrznego; Moduł sterowania drzwiami garażowymi; Przekaźnik światła wewnętrznego. |
| 45 | 15 | Centralny zamek;System alarmowy;
Moduł sterujący opóźnieniem świateł wewnętrznych; Moduł sterujący czujników monitorowania wnętrza; Przełącznik zamka wewnętrznego po stronie kierowcy. |
| 46 | 20 | Moduł sterowania zasilaniem szyberdachu |
| 47 | 15 | Przełącznik blokady okna;Prawy i lewy podgrzewany
moduł sterujący zamkiem drzwi; Zapalniczka. |
| 48 | 10 | -’97:Przełącznik programu pamięci;
Moduł sterowania pamięcią lustrzaną. |
| 49 | 20 | Moduł sterujący wysokością kolumnykierownicy/pasa;
Przełącznik regulacji kolumny kierownicy. |
| 50 | 20 | Przełącznik podgrzewanegosiedzenia przedniego;
Moduł sterowania roletą tylnej szyby. |
| 51 | 60 | -’00:Wentylator chłodzący. |
| 50 | ??? | |
| 52 | 60 | 01-03:Wentylator chłodzący. |
Pole przekaźnika przedziału pasażerskiego nr 1 w Audi A8 D2 (1994-2002)
| Nr |
Przekaźnik |
| R1 |
00-03: Klakson (J4) |
|
-’99: Redukcja obciążenia (J59) |
|
| R2 |
00-03: Redukcja obciążenia (J59) |
|
-’99: Klakson (J4) |
|
| R3 |
-’99: System spryskiwaczy reflektorów (J39) |
| R4 |
00-03: Pompa paliwa (J17) |
|
-’99: Blokada (J207) |
|
|
-’99: Inhibitor rozrusznika i światło cofania (J226) |
|
| R5 |
-’99: Automatyczna przerywana wycieraczka/spryskiwacz (J31) |
| R6 |
-’99: Pompa paliwa (J17) |

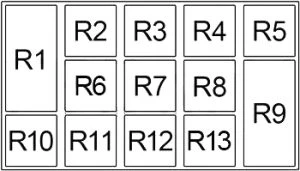

Pole przekaźnika przedziału pasażerskiego nr 2 w Audi A8 D2 (1994-2002)
Pole przekaźnika przedziału pasażerskiego nr 1 w Audi A8 D2 (1994-2002)
| Nr | Przekaźnik |
| R1 | Składanie lusterek (J351) |
| R2 | Sprzęgło klimatyzacji (J44) |
| R3 | Separacja ogniw słonecznych (J309) Światło dźwigni selektora (J307) Dioda podświetleniadźwigni selektora (J443) |
| R4 | Moduł sterujący Servotronic (J236) |
| R5 | Wnętrze i mapa/lampka do czytania (J91) Jednostka sterująca blokadydźwigni selektora (J221) |
| R6 | Wycieraczka/SpryskiwaczPrzerywany (J31) Światło przeciwmgielne (J5) |
| R7 | (R7 + R12):Moduł sterowania przednimi/tylnymiświatłami przeciwmgielnymi (J512) Przełączanie świateł do jazdy dziennej (J89) Blokada wpatrywania (J89) |
| R8 | Dodatkowa nagrzewnica (J8) |
| R9 | Urządzenie monitorujące żarówki (J123) |
| R10 | Oświetlenie wejściowe i podłogowe (J348) |
| R11 | Wycieraczka/SpryskiwaczPrzerywany (J31) Izolacja ogniw słonecznych (J309) |
| R12 | (R7 + R12):Moduł sterowania przednimi/tylnymiświatłami przeciwmgielnymi (J512) Dmuchawa świeżego powietrza (J13) |
| R13 | Automatyczne zamykanieszyberdachu przesuwnego (J356) |
Pole przekaźnika przedziału pasażerskiego nr 3 w Audi A8 D2 (1994-2002)
| Nr | Amp [A] | Opis |
| 3 | 40 | Dmuchawy wentylatora |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| Wyłącznik obwodu | ||
| 1 | 30 | Fotel elektryczny(nr 2) |
| 2 | 30 | Fotel elektryczny(pamięć) (nr 1) |
| Przekaźnik | ||
| R1 | Blokada rozruchu (J207) Oświetlenie wejścia ina nogi (J348) | |
| R2 | – | |
| R3 | Światła do jazdy dziennej (J90) | |
| R4 | Światła drogowe (Litronic) (J336) |
Pole przekaźnika przedziału pasażerskiego nr 4 w Audi A8 D2 (1994-2002)
| Nr | Amp [A] | Opis |
| 3 | – | – |
| 4 | – | – |
| Wyłącznik obwodu | ||
| 1 | 30 | Podnoszenie okien (tył) |
| 2 | 30 | Podnoszenie okien (przód) |
| Przekaźnik | ||
| R1 | Światło ostrzegawcze (J2) Kierunkowskaz (J1) | |
| R2 | (R2 + R5)Kierownica wielofunkcyjna (J453) Sterowanie wentylatorem chłodziwadrugiej prędkości (J101) (R2 + R5) Elektryczne szyby iprzesuwany dach (J139) | |
| R3 | Pompa powrotna ABS (J105) Klakson (J4) Sterowanie wentylatorem chłodziwadrugiej prędkości (J101) | |
| R4 | Automatyczne zamykanie okna (J261) | |
| R5 | (R2 + R5)Kierownica wielofunkcyjna (J453) Przekaźnik sterującywentylatora chłodzącego(pierwsza prędkość) (J26) (R2 + R5) Elektryczne szyby iprzesuwany dach (J139) | |
| R6 | Zawór elektromagnetyczny ABS (J106) Redukcja obciążenia (J59) Przekaźnik sterującywentylatora chłodzącego(pierwsza prędkość) (J26) |
Skrzynka bezpieczników przedziału bagażowego w Audi A8 D2 (1994-2002)
| Nr | Amp [A] | Opis |
| 1 | 20 [A] | Podgrzewane siedzenia;Przełącznik regulacji prawego ilewego tylnego siedzenia. |
| 2 | 25 [A] 20 [A] | Zawory ABS Radio;Wzmacniacz;Prawy i lewy tylny głośnik niskotonowy;Antena zasilająca. |
| 3 | 5/15 [A] | Telefon |
| 4 | – | – |
| 5 | 20 [A] | Fotel elektryczny |
| 6 | 20 [A] | Trailer Tow |
| 7 | 25 [A] 20 [A] 15 [A] | Zawór ABS Radio Radio |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 [A] | Fotel elektryczny |
| 11 | 50 [A] 60 [A] | Moduł sterujący ABS Moduł sterujący ABS |
| 12 | – | – |
| 13 | 60 [A] 60 [A] | Dodatkowy podgrzewacz Druga bateria |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| Przekaźnik | ||
| R1 | (4 + 9) Izolacja akumulatora (J7) |
Skrzynka bezpiecznikowa komory silnika w Audi A8 D2 (1994-2002)
| Nr | Amp [A] | Opis |
| 1 | 15 [A] | Moduł sterujący przekładnią |
| 2 | 15 [A] 15 [A] | Zawór regulatora opróżnianiapochłaniacza EVAP;Zawór zmiany dolotu;Zawór sterujący wtryskiem paliwa ipompa do wykrywania nieszczelnościukładu EVAP. ECM i wtryskiwacze paliwa |
| 3 | 15 [A] 20 [A] | ECM i wtryskiwacze paliwa Zawór regulatora oczyszczania pochłaniacza układu EVAP; Zawór regulacyjny kolektora dolotowego nr 1;Zawór regulacyjny kolektora dolotowego nr 2;Zawór sterujący powietrzem wtryskiwacza paliwa Pompa do wykrywania wycieków układu EVAP; Wtrysk powietrza wtórnego; Elektrohydrauliczne mocowania silnika; Czujnik MAF; Zawory regulacji wałka rozrządu;(sterowanie Elementy). |
| 4 | 20 [A] | Zacisk ECM i cewki zapłonowej nr 15 |
| 5 | ECM | |
| 5 | 15 [A] | Moduł sterujący przekładnią |
| Przekaźnik | ||
| R1 | Immobilizer (J341) | |
| R2 | Moduł sterujący silnika (J271) Wtórna pompa wtryskowa powietrza (J299) | |
