Audi S3 (2008) – skrzynka bezpieczników

Audi S3 (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S3 (2008) to bezpiecznik numer 24 w skrzynce bezpiecznikowej na tablicy przyrządów.

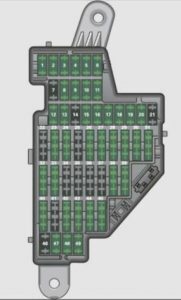

Tablica przyrządów Audi S3 (2008)

Numer	Opis	Ampery [A]
1	Elementy silnika (I), ręczna regulacja świateł przednich, automatyczna regulacja świateł, moduł sterujący AFS, elementy silnika (II), włącznik świateł (włącznik oświetlenia / oświetlenia), gniazdo diagnostyczne	10
2	Napęd na wszystkie koła, automatyczna skrzynia biegów, moduł sterujący do przesyłania danych CAN (bramka), sterowanie elektromechaniczne, automatyczna skrzynia biegów z bramką zmiany biegów, przekaźnik silnika, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), Regulacja antypoślizgowa (ASRl, włącznik świateł hamowania	10
3	Poduszka powietrzna	5
4	Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulacja antypoślizgowa (ASRI, czujnik poziomu oleju (WIVl, wyłącznik światła cofania, ogrzewanie przednich siedzeń), rozpoznawanie zajętości siedzenia (włączone) USA), nawigacja, otwieranie drzwi garażowych, automatyczne przyciemnianie lusterek, podgrzewane dysze spryskiwaczy szyby przedniej, klimatyzacja (moduł sterujący	5
5	Reflektory AFS (lewa strona)	5
6	Reflektory AFS (prawa strona)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Centralny zamek (drzwi przednie)	10
13	Centralny zamek (tylne drzwi), wygodna elektronika (moduł sterujący)	10
14	Elektroniczny program stabilizacji (ESP) (moduł sterujący), automatyczna skrzynia biegów (moduł sterujący, automatyczna skrzynia biegów z bramą zmiany biegów)	10
15	Oświetlenie wewnętrzne, lampki do czytania	10
16	Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący)	10
17	System ostrzegania przed kradzieżą	5
18	Diag starter	5
19	–	–
20	–	–
21	–	–
22	Klimatyzacja (dmuchawa)	40
23	Szyba przednia po stronie kierowcy	30
24	Zapalniczka	20
25	Odmgławiacz tylnej szyby	30
26	Gniazdko elektryczne w bagażniku	20
27	Moduł sterujący zbiornika paliwa, pompa paliwa	15
28	Szyba elektryczna, tylna	30
29	–	–
30	Automatyczna skrzynia	20
31	Automatyczna skrzynia biegów (pompa próżniowa)	20
32	–	–
33	Dach przesuwny / podnoszony	20
34	–	–
35	–	–
36	Podparcie lędźwi	10
37	Podgrzewane siedzenia przednie	20
38	Szyba przednia po stronie pasażera	30
39	–	–
40	Ogrzewanie (dmuchawa)	40
41	Wycieraczka tylnej szyby	15
42	Wycieraczka szyby przedniej (pompa spryskiwacza)	15
43	Wygodna elektronika (moduł sterujący)	20
44	Moduł sterujący przyczepy	20
45	Moduł sterujący przyczepy	15
46	–	–
47	Pakiet telefonu komórkowego (interfejs VDA)	5
48	–	–
49	–	–

Audi S3 (2008) Komora silnika

Wersja (1) z 30 bezpiecznikami wtykowymi

Numer	Opis	Ampery [A]
F1	–	–
F2	Elektronika kierownicy	5
F3	Napięcie akumulatora	5
F4	Zawory układu przeciwblokującego (ABS)	30
F5	Moduł sterujący skrzynią biegów	15
F6	Moduł zestawu wskaźników	5
F7	Moduł sterujący skrzynią biegów	30
F8	System nawigacji, system radiowy	15
25
F9	System nawigacji, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny	5
F10	Moduł sterujący silnika, przekaźnik główny	5
10
F11	–	–
F12	Moduł sterujący do przesyłania danych CAN (bramka)	5
F13	Moduł sterujący silnika	15
25
F14	Cewki zapłonowe	20
F15	Diagnostyka zbiornika, czujnik tlenu	10
15
F 16	Pompa układu przeciwblokującego (ABS)	30
F17	Klakson	15
F18	Wzmacniacz dźwięku	30
F19	System wycieraczek przedniej szyby	30
F20	Zawór regulujący objętość	20
F21	Czujnik tlenu	10
F22	Włącznik pedału sprzęgła, włącznik świateł hamowania	5
F23	Przekaźniki silnika, elementy silnika	5
10
15
F24	Elementy silnika	10
F25	Oświetlenie z prawej strony (sterownik układu elektrycznego)	30
F26	Oświetlenie z lewej strony (sterowanie układem elektrycznym!	30
F27	Pompa powietrza wtórnego	40
F28	Zacisk przekaźnika zasilania inal 15	40
F29	Przyporządkowanie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne)	50
F30	Zacisk przekaźnika zasilania 75	50

Wersja (2) z 54 bezpiecznikami wtykowymi

Numer	Opis	Ampery [A]
F1	Pompa układu przeciwblokującego (ABS)	30
F2	Pompa układu przeciwblokującego (ABS)	30
F3	–	–
F4	Napięcie akumulatora	5
F5	Klakson	15
F6	Zawór regulacji objętości / pompa paliwa	15
F7	–	–
F8	–	–
F9	Elementy silnika	10
F10	Sterowanie zbiornikiem paliwa, czujnik masowego przepływu powietrza	10
F11	Czujniki tlenu przed katalizatorem	10
F12	Czujniki tlenu, za katalizatorem	10
F13	Automatyczna skrzynia	15
F14	–	–
F15	Pompa powrotna wody	10
F 16	Elektronika kierownicy	5
F17	Moduł zestawu wskaźników	5
F18	Wzmacniacz dźwięku	30
F19	System nawigacji, system radiowy	15
25
F20	System nawigacji, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny	5
F21	–	–
F22	–	–
F23	Moduł sterowania silnikiem, przekaźnik główny	10
F24	Moduł sterujący do przesyłania danych CAN (bramka)	5
F25	–	–
F26	–	–
F27	–	–
F28	Moduł sterujący silnika	15
F29	Przekaźniki silnika, komponenty mechaniczne	5
F30	–	–
F31	System wycieraczek przedniej szyby	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy silnika	10
F39	Włącznik pedału sprzęgła, włącznik świateł hamowania	5
F40	Cewki zapłonowe
F41	–	–
F42	Przekaźnik zasilania silnika	5
F43	Cewki zapłonowe	30
F44	–	–
F45	–	–
F46	–	–
F47	Oświetlenie z lewej strony (sterownik układu elektrycznego)	30
F48	Oświetlenie z prawej strony (sterownik układu elektrycznego	30
F49	Zacisk przekaźnika zasilania l 15	40
F50	–	–
F51	Pompa powietrza wtórnego	40
F52	Zacisk przekaźnika zasilania 75	50
F53	Przyporządkowanie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne)	50
F54	–	–
