BMW 3 E46 (2004-2011) – bezpiecznik

BMW 3 E46 (2004-2011) – skrzynka bezpieczników schemat

BMW 3 E46 (2004-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w BMW 3 E46 (2004-2011) odpowiada mu bezpiecznik 47 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa przedziału pasażerskiego

NrAmp [A]Opis
1Nieużywane
2Nieużywane
3Nieużywane
4Nieużywane
55Przekaźnik klaksonu
65Lusterko makijażowe, po stronie kierowcy;Lusterko makijażowe, strona pasażera;Konwersyjna jednostka sterująca soft top.
75Sterownik radiowy;Wzmacniacz antenowy AM/FM;(z centralnym zamkiem zdalnego sterowania);Pokładowa jednostka sterująca monitora;Przestrzenny przełącznik dźwięku;Interfejs;Komputer nawigacyjnyOdbiornik GPS;Elektronika nadajnika/ładowarki;Przycisk, przełączany na miękki, zamykany dach;Podstawowy interfejs telefoniczny;Wejście głosowe;Skrzynka wysuwna;Telematyczna jednostka sterująca (TCU-Everest);Uniwersalny elektroniczny moduł ładowania igłośnomówiący (ULF).
85Przekładnia mechaniczna sekwencyjna
95do 03.2001 (BMS46):Jednostka sterująca modułu ogólnego;Jednostka sterująca centrum sterowania oświetleniem;Moduł tempomatu;Wyłącznik świateł hamowania;Sprężyna spiralna;
03.1998-09.1999 (MS42 lub DDE3.0):Sprężyna spiralna;Ogólna jednostka sterująca modułu;Wyłącznik świateł hamowania;Jednostka sterująca centrum sterowania oświetleniem;09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0):Ogólna jednostka sterująca modułu;Wyłącznik świateł hamowania;Jednostka sterująca centrum sterowania oświetleniem;Przełącznik sprzęgła;
od 03.2001 r:Sprężyna spiralna;Ogólna jednostka sterująca modułu;Wyłącznik świateł hamowania;Jednostka sterująca centrum sterowania oświetleniem;Moduł przełącznika sprzęgła;
105Jednostka sterująca klastra przyrządów
115System wielokrotnych zabezpieczeń II:Czujnik bocznej poduszki powietrznej LH (satelita);Czujnik bocznej poduszki powietrznej RH (satelita);Wielokrotna jednostka sterująca systemem powstrzymywania;Czujnik Halla, klamra pasa bezpieczeństwa kierowcy;Czujnik Halla, klamra pasa bezpieczeństwa pasażera (USA);Elektroniczne sterowanie siedziskiem;System wielokrotnego mocowania III/IV:Jednostka sterująca wieloma urządzeniami przytrzymującymi;Czujnik Halla, klamra pasa bezpieczeństwa kierowcy;Elektroniczne sterowanie siedziskiem;Czujnik Halla, klamra pasa bezpieczeństwa pasażera (USA);
127.503.1998-09.1999:Wyłącznik zaciemnienia słońca;od 09.1999 r.:Centrum łącznikowe.
137.5od 03.2000 r: Czujnik przewrócenia.
145Elektroniczna jednostka sterująca immobilizera;
Blokada zmiany biegów.
155Czujnik deszczu;Przerywany wycieraczka,sterownik spryskiwaczy tył (Touring).
16Nieużywane
17Nieużywane
18Nieużywane
19Nieużywane
20Nieużywane
21Nieużywane
225S54:Przekładnia mechaniczna sekwencyjnaM47/TU i M57/TU:Sterownik elektroniki cyfrowej z silnikiem wysokoprężnym.
235Pomocnicza pompa wodna
245Elektrochromowe wewnętrzne lusterko wsteczne;Jednostka kontroli odległości parkowania (PDC).
255Lusterko zewnętrzne, strona pasażera;Wyłącznik termiczny, podgrzewane dysze rozpylające.
265Mechanizm otwierania drzwi garażowych
2710Przekaźnik zmiany kierunku światła;Przełącznik położenia przekładni (BMS46 z EGS 8.34);Jednostka sterująca transmisją (BMS46 z GM5).
285Moduł ogrzewania i sterowania klimatyzacji;Przekaźnik dmuchawy grzewczej;Przekaźnik, sprężarka klimatyzacyjna;Dwufunkcyjny przełącznik z recyrkulacją powietrza;Przełącznik temperatury;Przekaźnik odparowywania tylnego okna (wymienialny).
295Sterownik cyfrowej elektroniki silnika(BMS46, MS42, MS43, MSS54);Zacisk przekaźnika rozładunkowego 15(BMS46, ME9);Cyfrowa jednostka sterująca elektroniką diesla(DDE3.0, DDE5);Jednostka sterująca skrzynią biegów(ME9 z automatyczną skrzynią biegów).
307.5Czujnik poziomu oleju;Alternator;Przełącznik temperatury (do 09.1998; MS42);Jednostka sterująca układem przeniesienia napędu;Złącze łącza danych;Diesel:Czujnik poziomu oleju;Złącze łącza danych;Jednostka sterująca układem przeniesienia napędu(stan na 06.2000 r.; DDE3.0)
31503.1998-09.1998: Przełącznik regulacji lusterka;09.1998-09.2001:Jednostka sterująca systemem kontroli ciśnienia w oponach;od 09.2001 r:Przełącznik regulacji lusterka;Jednostka sterująca, wskaźnik uszkodzenia opon (RPA);(napęd na wszystkie koła z DDS);System kontroli ciśnienia w oponach(bez napędu na wszystkie koła z DDS).
325bez świateł ksenonowych: Jednostka sterująca centrum sterowania oświetleniem;Światła ksenonowe:Centrum sterowania oświetleniem uni;Reflektor ksenonowy, lewy;Reflektor ksenonowy, prawy;Jednostka sterująca do reflektorów adaptacyjnych(03.2003-09.2003; kabriolet i Coupe)Światła ksenonowe (stan na 09.2003):Centrum sterowania oświetleniem uni;Jednostka sterująca do reflektorów adaptacyjnych (kabriolet).
33503.1998-09.1999:Przycisk ASC/DSC;Jednostka ABS/DSC (z DSC);Przełącznik centralny;Czujnik kąta skrętu kół (z DSC);Jednostka ABS/DSC;do 03.2001 (napęd na wszystkie koła):Centrum przełączania;Czujnik kąta skrętu kół, DSC;Jednostka ABS/DSC;od 03.2001 r. (napęd na wszystkie koła): Centrum przełączania.
345Jednostka sterująca klastra przyrządów;Sterowanie pompą paliwa (EKPS) (tylko MS45).
3550Napęd na wszystkie koła: Jednostka ABS/DSC;Kabriolet: Przekaźnik, napęd górny kabrioletowy.
3650Przekaźnik wtórnej pompy powietrza
375003.1998-09.1998:Przekaźnik dmuchawy grzewczej;09.1998-09.1999:Wyłącznik dmuchawy (z IHS);Stopień wyjściowy dmuchawy (z IHKA);od 09.1999 r:Wentylator elektryczny.
3810Przekaźnik światła przeciwmgielnego
395Elektronika nadajnika/ładowarki Motorola(03.1998-09.1999):Elektronika nadawczo-odbiorcza/ładownicza;Nokia:Elektronika nadawczo-odbiorcza/ładownicza (do 09.1999);Kompensator;Podstawowy interfejs telefonu (stan na 09.1999);Wejście głosowe (stan na 09.1999);Zaopatrzenie telefoniczne:Elektronika nadawczo-odbiorcza/ładowarka;Kompensator;JBIT: podstawowy interfejs telefonu;
10Siemens:Wejście głosowe;Podstawowy interfejs telefoniczny;Skrzynka wysuwna;Motorola (stan na 06.2000):Wejście głosowe;Kompensator;Elektronika nadajnika/ładowarki;Interfejs;Telematyczna jednostka sterująca:Wejście głosowe;Telematyczna jednostka sterująca (TCU-Everest);Skrzynka wysuwna;Rozdzielacz antenowy (Coupe, zamienny od 2004.09);ULF:Kompensator;Uniwersalny elektroniczny moduł ładowania igłośnomówiący (ULF).
405do 09.2001:Lampka kontrolna biegów09.2001 r.:Czujnik kąta skrętu kół, DSC;Lampka kontrolna biegów (tylko USA);napęd na wszystkie koła: Czujnik kąta skrętu kół;DSC.
4130Pokładowa jednostka sterująca monitora;Wzmacniacz;Sterownik radiowy;Zmieniarka płyt CD;Skrzynka subwoofera;Komputer nawigacyjny;Jednostka sterująca modułu wideo;Przełącznik centralny;
4230Przełącznik centralny
435Jednostka sterująca klastra przyrządów;Złącze łącza danych (tylko USA).
4420Gniazdo przyczepy
4520Touring: Przerywany wycieraczka/sterownik do mycia, z tyłu
4620Konwersyjna jednostka sterująca miękki dach;Sterownik modułu dachu;Przekaźnik, z przełączanym blatem 1.
4715do 03.1999 roku: Zapalniczka do papierosów, przód.
20od 03.1999 r:Zapalniczka do papierosów, przód;Przedział na drobiazgi, z lewej strony (z wyjątkiem Touring);Przedział na drobiazgi, z prawej strony (z wyjątkiem Touring);Gniazdo 12 V.
4830Ogólna jednostka sterująca modułu
495Ogólna jednostka sterująca modułu;Wzmacniacz antenowy AM/FM;(z centralnym zamkiem zdalnego sterowania).
5025do 09.1999 r.:Przełącznik zapłonu
40od 09.1999 r:Przełącznik dmuchawy (z regulacją ogrzewania);Stopień wyjściowy dmuchawy (bez regulacji grzałki).
5130Moduł spryskiwacza reflektorów
5230Ogólna jednostka sterująca modułu
5330Jednostka ABS/ASC
5415Przekaźnik pompy paliwa 1
25DDE4.0:Przekaźnik pompy paliwa 1
20DDE5.0:Przekaźnik pompy paliwa 1;MS45:Sterowanie pompą paliwa (EKPS).
5515Przekaźnik klaksonu
5630Jednostka ABS/ASC
575Składana jednostka sterująca lusterka zewnętrznego;Jednostka sterująca pamięcią lustrzaną, po stronie kierowcy(do 03.2003);Jednostka sterująca pamięcią lusterek,strona pasażera z przodu(do 03.2003);Zewnętrzne lusterko boczne kierowcy z pamięcią(stan na 03.2003);Zewnętrzne lusterko boczne pasażera z pamięcią(stan na 03.2003 r.);Jednostka sterująca pamięcią lustrzaną, po stronie kierowcy(stan na 03.2003; Coupe, Convertible);Jednostka sterująca pamięcią lusterek,strona pasażera z przodu(stan na 03.2003 r.; Coupe, Convertible);Silnik okna elektrycznego, drzwi kierowcyz funkcją zabezpieczenia przed przytrzaśnięciem(stan na 03.2003; Compact, Convertible z SPMFT);Silnik okna elektrycznego, drzwi pasażeraz funkcją zabezpieczenia przed przytrzaśnięciem(stan na 03.2003; Compact, Convertible z SPMFT).
587.5Touring:Przekaźnik, napęd tylnej szyby;od 03.2003 r.; (Coupe, Convertible): Jednostka sterująca reflektorów adaptacyjnych.
5930Przekaźnik wycieraczek
6025Ogólna jednostka sterująca modułu
6130Jednostka ABS/DSC
627.5Zawory wodne
637.5Przekaźnik, sprężarka klimatyzacyjna
6420Niezależna jednostka sterująca ogrzewaniem postojowym
5DDE5:Jednostka sterująca skrzynią biegów
653003.1998-09.1999:Jednostka sterująca pamięcią fotela kierowcy;Przełącznik podparcia lędźwiowego kierowcy;od 09.1999 r:Przełącznik regulacji fotela kierowcy;Przełącznik podparcia lędźwiowego kierowcy (kabriolet).
665MS43 z SMG:Przełącznik zapłonu
675Elektroniczna jednostka sterująca immobilizera;Elektrochromowe wewnętrzne lusterko wsteczne;Jednostka sterująca, ochrona wewnętrzna I;Jednostka sterująca, ochrona wewnętrzna II (kabriolet);Monitorowanie pochylenia;Klakson alarmu antykradzieżowego.
6830Przekaźnik odszraniania tylnego okna
695Jednostka sterująca systemem kontroli ciśnienia w oponach
7030z SMF (Saloon, Touring): Przełącznik regulacji siedzeń, przednie siedzenie pasażera;bez SMF (Saloon, Touring): Przełącznik podparcia lędźwiowego pasażera;Kompaktowy, Coupe: Jednostka sterująca, pamięć przedniego fotela pasażera;Kabriolet:Jednostka sterująca, pamięć przedniego fotela pasażera;Przełącznik podparcia lędźwiowego pasażera.
71304-drzwiowe:Moduł sterujący modułu ogólnego
102-drzwiowe: Moduł sterujący modułu ogólnego
72Nieużywane
73Nieużywane

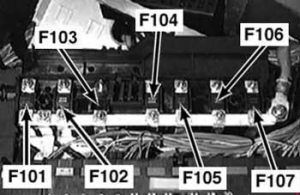

Skrzynka bezpiecznikowa przedziału pasażerskiego (za schowkiem na rękawiczki)

NrAmp [A]Opis
1015003.1998-09.1998:Wentylator elektryczny
10280MSS54:Nośnik bezpieczników;Elektronika silnika (bezpiecznik nr 5 (30A));Przekaźnik DME;Cyfrowa jednostka sterująca elektroniki silnika;Jednostka sterująca SMG;MS43:Nośnik bezpieczników, elektronika silnika(bezpiecznik nr 5 (30A))Przekaźnik DME;Cyfrowa jednostka sterująca elektroniki silnika;Jednostka sterująca układemprzeniesienia napędu;BMS46, MS42:terminal B+ME9:Potencjalny dystrybutor B+.
103Nieużywane
104100Przekaźnik podgrzewacza
10550Przełącznik zapłonu;Wtyczka diagnostyczna.
10650Przełącznik zapłonu;Jednostka sterująca centrumsterowania oświetleniem.
10750Moduł przyczepy;Jednostka sterująca centrumsterowania oświetleniem.

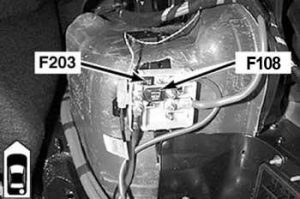

Tylna skrzynka bezpieczników

Nr Amp [A]Opis
108200Bezpieczniki: 35-71, 101-107
203100Przekaźnik DDE;Nośnik bezpieczników,Elektronika silnika(bezpiecznik nr 4 (30A) –DDE4.0 lubEGS Kontrola transmisji GM5)

Przekaźnik (za schowkiem na rękawiczki)

Nr Opis
K2Przekaźnik klaksonu
K403-1998-09.1998:Przekaźnik dmuchawy grzewczej IHS
K19od 09.1998 r: Przekaźnik, sprężarka klimatyzacyjna
K47Przekaźnik światła przeciwmgielnego
K96Przekaźnik pompy paliwa 1
