Dacia Duster – schemat bezpieczników

Dacia Duster – schemat skrzynki bezpieczników

Rok produkcji: od 2010 roku

Bezpiecznik zapalniczki (gniazdo zasilania) w Dacii Duster to bezpiecznik F19 i F38 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w przedziale pasażerskim Dacia Duster

Skrzynka bezpieczników w przedziale pasażerskim Dacia Duster
Skrzynka bezpieczników w przedziale pasażerskim Dacia Duster 2
NrAmp [A]Opis
F120Silnik wycieraczki szyby przedniej;Przełącznik kombinacji myciaekranu i wycieraczki;UCH.
F25Panel przyrządów;Sterowanie przekaźnikiem pompy paliwowejna pokładzie;Komputer wtryskowy.
F310Wyłącznik świateł hamowania
F410UCH;Gniazdo diagnostyczne;Jednostka transpondera;Kontrola wzoru przesunięcia;Jednostka antykradzieżowa.
F55Sterownik elektryczny automatycznej skrzyni biegów;Sterowanie przekaźnikiem rozruchowym;Elektryczne sterowanie rozdziałemmomentu obrotowego z przodu/tyłu.
F6Nieużywane
F7Nieużywane
F8Nieużywane
F910Reflektory świateł mijania z lewej strony;Tablica przyrządów.
F1010Światła mijania prawego
F1110Lewy reflektor świateł drogowych;Deska rozdzielcza.
F1210Światła drogowe prawe
F1330Sterowanie podwójną tylnąszybą elektryczną kierowcy;Sterowanie przekaźnikiem bezpieczeństwa dla dzieci;
F1430Podwójna elektryczna kontrolaprzedniej szyby kierowcy
F1510Układ przeciwblokujący ECU
F1615Radio
F1715Główny klakson elektromagnetyczny –wtórny klakson elektromagnetyczny.
F1810Światła tylne lewe boczne;Światła przednie lewe boczne.
F1910Oświetlenie tylne prawe;Oświetlenie przedziału pasażerskiego;Tablica przyrządów;UCH;Sterowanie światłami awaryjnymi;Panel sterowania klimatyzacji;Radio;Centralny przełącznik zamykania drzwi;Zapalniczka pierwszego rzędu;Sterowanie w trybie 4×4;Oświetlenie z prawej tablicy rejestracyjnej;Oświetlenie z lewej strony tablicy rejestracyjnej;Oświetlenie przednie prawe;Przełącznik sterowania trakcją;Ogrzewany tylny ekran;Przełącznik czujnika parkowania.
F207.5Tylne światło przeciwmgielne
F215Instrument panel
F22Nieużywane
F2315Bezpiecznik w wersji alarmowej:Zasilanie klaksonów za pośrednictwemprzekaźnika klaksonu na pokładzie.
F24Nieużywane
F25Nieużywane
F265Poduszka powietrzna i jednostka sterująca napinacza
F2720Silnik wycieraczki z tyłu ekranu;Przełącznik kombinacji prania/ciągnięcia;Przełącznik świateł cofania;Czujnik neutralny i czujnik cofaniana ręcznej skrzyni biegów;Moduł automatycznej skrzyni biegów;Elektroniczna jednostka sterująca zczujnikiem zbliżenia do parkingu.
F2815Wycięcie dla konsumenta;tablica przyrządów;Radio;UCH.
F2915UCH;Gniazdo diagnostyczne;Jednostka antykradzieżowa.
F3020UCH
F3115Zasilanie przedniego światła przeciwmgielnegoprawego i lewego poprzez przedniprzekaźnik przeciwmgielny na pokładzie;Wskaźnik na tablicy przyrządów.
F3230podgrzewany przełącznik tylnego ekranu
F33Nieużywane
F3415Elektryczna jednostka sterująca rozdziałumomentu obrotowego z przodu i z tyłu/
F35Nieużywane
F3630Zasilanie dmuchawy zimnego powietrza poprzez przekaźnik dmuchawy zimnego powietrza i panel sterowania klimatyzacji.
F375Zasilanie prawego i lewego lusterkaelektrycznego poprzez elektrycznesterowanie lusterkiem drzwiowym.
F3815Radio;Zapalniczka pierwszego rzędu
F3910Sterowanie przekaźnikiemdmuchawy zimnego powietrza.
Dacia Duster 750
NrAmp [A]Opis
75040Bezpieczeństwo dzieci

Skrzynka bezpiecznikowa komory silnika (K4M690-K4M694) Dacia Duster

NrAmp [A]Opis
Bezpieczniki topikowe 597- 1
F150Elektryczna jednostka sterującaukładu przeciwblokującegow wersjach bez elektronicznego programu stabilności
F225Elektryczna jednostka sterującaukładu przeciwblokującegow wersjach bez elektronicznego programu stabilności
Bezpieczniki topikowe 597-2
F140Bezpiecznik w wersji klimatyzacyjnej:Zasilanie zespołu wentylatora chłodzącego poprzezprzekaźnik szybkobieżny lub poprzezzespół wentylatora przekaźnik niskobieżnyna płycie przekaźnika i rezystor zespołu wentylatora;Zasilanie sprzęgła klimatyzacji poprzezprzekaźnik sprzęgła klimatyzacji na płycie.
Bezpieczniki topikowe 597-3
F160Wyłącznik zapłonu;Monolewer;Zasilanie bezpiecznika F23 wskrzynce bezpiecznikowej przedziału pasażerskiego
F260Zasilanie monowerswerowe;Zasilanie bezpieczników F29 i F36 wskrzynce bezpiecznikowej przedziału pasażerskiego.
Bezpieczniki topikowe 597-4
F1Nieużywane
F225Zasilanie bezpieczników F34 wskrzynce bezpiecznikowej przedziału pasażerskiegow wersji 4×4 (napęd na cztery koła)
Bezpieczniki topikowe 597- 5
F130Bezpiecznik w standardowej wersji grzewczej:zasilanie zespołu wentylatora chłodzącegopoprzez przekaźnik przekaźnikowyna płycie przekaźnika
F225Sterowanie przekaźnikiem zblokadą wtrysku i zasilanie na płycie przekaźnika;Zasilanie przekaźnika pompy paliwowejna płycie przekaźnika.
F3Nieużywane
F4Nieużywane
Dioda 597- 6 płyta nośna
DiodaSprzęgło klimatyzacyjne
Płyta przekaźników 299
A20Przednie światła przeciwmgielne
B20Klakson
Moduł przekaźnika 233
23340Dmuchawa zimnego powietrza
Płyta przekaźników 1047
A20Blokada wtrysku
B20Pompa paliwa
Płyta przekaźników 784
A20Montaż wentylatorów o małej prędkości obrotowej
B20Sprzęgło klimatyzacyjne
Moduł przekaźnika 336
33640Montaż wentylatorów o dużej prędkości obrotowej
Przekaźnik 1639 na płycie w wersji FLEXFUEL
ANieużywane
B20Dodatkowa pompa paliwowa

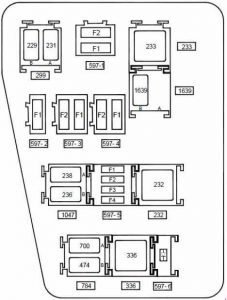

Skrzynka bezpiecznikowa komory silnika (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408) Dacia Duster

Skrzynka bezpiecznikowa komory silnika (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408) Dacia Duster
NrAmp [A]Opis
Bezpieczniki topikowe 597- 1
F150Elektryczna jednostka sterującaukładu przeciwblokującegow wersjach bez elektronicznego programu stabilności
F225Elektryczna jednostka sterującaukładu przeciwblokującegow wersjach bez elektronicznego programu stabilności
Bezpieczniki topikowe 597-2
F140Bezpieczniki w wersji klimatyzacyjnej:zasilanie zespołu wentylatora chłodzącegopoprzez przekaźnik zespołu wentylatora owysokiej prędkości obrotowej lub poprzezprzekaźnik zespołu wentylatora o niskiejprędkości obrotowej na płycie przekaźnika irezystorze zespołu wentylatora.
Bezpieczniki topikowe 597-3
F160Wyłącznik zapłonu;Monolewer;Zasilanie bezpiecznika F23 w skrzyncebezpiecznikowej przedziału pasażerskiego.
F260Zasilanie monowerswerowe;zasilanie bezpieczników F29 i F36 wskrzynce bezpiecznikowej przedziału pasażerskiego.
Bezpieczniki topikowe 597-4
F1Nieużywane
F225Zasilanie bezpieczników F34 w skrzyncebezpiecznikowej przedziału pasażerskiegow wersji 4×4 (napęd na cztery koła)
Bezpieczniki topikowe 597- 5
F115Bezpiecznik w wersji klimatyzacyjnej:Zasilanie sprzęgła klimatyzacyjnego poprzezprzekaźnik sprzęgła klimatyzacyjnego na pokładzie
F225Sterowanie przekaźnikiem z blokadą wtrysku izasilanie na płycie przekaźnika;Zasilanie przekaźnika pompy paliwowejna płycie przekaźnika
F3Nieużywane
F415Elektryczna jednostka sterująca automatyczną skrzynią biegów (119) z 4-biegową automatyczną skrzynią biegów w silnikach F4R403 i F4R405
Dioda 597- 6 płyta nośna
DiodaSprzęgło klimatyzacyjne
Płyta przekaźników 299
A20Przednie światła przeciwmgielne
B20Klakson
Moduł przekaźnika 233
23340Dmuchawa zimnego powietrza
Płyta przekaźników 1047
A20Blokada wtrysku
B20Pompa paliwa
Płyta przekaźników 784
A20Montaż wentylatorów o małej prędkości obrotowej
B20Sprzęgło klimatyzacyjne
Moduł przekaźnika 336
33640Montaż wentylatorów o dużej prędkości obrotowej
Przekaźnik jednostkowy 232 w wersjiz automatyczną skrzynią biegów.
23240Rozrusznik
Przekaźnik 1639 na płycie w wersji FLEXFUEL
ANieużywane
B20Dodatkowa pompa paliwowa
