KIA Sportage (2017-2018) – skrzynka bezpieczników
KIA Sportage (2017-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Kii Sportage (2017-2018) to bezpiecznik POWER OUTLET w skrzynce bezpiecznikowej.
Tablica rozdzielcza (panel bezpieczników po stronie kierowcy)
| Nazwa (ang.) | Ampery [A] | Opis |
| MDPS | 7,5 | Jednostka MDPS |
| MODUŁ 2 | 10 | Reflektor LH / RH |
| INTELIGENTNY KLUCZ 1 | 10 | Moduł sterujący inteligentnego klucza / moduł immobilizera |
| A / BAG IND | 7,5 | Zestaw wskaźników [Audio i instrukcja A / C] Przełącznik zagrożenia [Audio & Auto A / C] Moduł sterujący klimatyzacji [Nawigacja] Center Facia Lamp |
| MODUŁ 4 | 10 | Przełącznik konsoli, Radar detekcji martwego pola LH / RH, AWD ECM, Przełącznik zderzenia, BCM, Moduł sterujący ostrzegania przed zjechaniem z pasa |
| TORBA | 15 | Moduł sterujący SRS |
| POCZĄTEK | 7,5 | [Bez kluczyka inteligentnego i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu przeciwwłamaniowego), stacyjka [Z kluczem inteligentnym / IMMO.] Przełącznik zakresu skrzyni biegów, ECM, moduł sterujący inteligentnego klucza |
| MODUŁ 3 | 10 | Moduł sterujący podgrzewania przednich / tylnych siedzeń, dźwignia zmiany biegów ATM ILL, moduł sterujący przednich wentylacji, klimatyzacja i jednostka główna nawigacji, elektrochromowe lusterko, audio, moduł sterujący klimatyzacji, złącze wielofunkcyjne, adaptacyjny moduł oświetlenia przedniego |
| GRUPA | 10 | Zestaw wskaźników |
| MODUŁ 9 | 20 | Blok PCB (bezpiecznik – ABS 3, POMPA PODCIŚNIENIOWA 2, ECU 6, AEB, TCU 2, MODUŁ) |
| OGRZEWANY STEROWNICZY | 15 | BCM |
| MODUŁ 6 | 7,5 | Moduł sterujący podgrzewania przednich / tylnych siedzeń, moduł sterujący przednich wentylacji powietrznych |
| MODUŁ 5 | 10 | BCM, moduł sterujący Smart Key |
| A / CON 2 | 7,5 | Moduł sterujący klimatyzacji |
| MODUŁ 1 | 10 | BCM, dźwignia zmiany biegów ATM |
| P / WINDOW LH | 25 | Przełącznik główny podnośnika szyb |
| A / CON 1 | 7,5 | Moduł sterujący klimatyzacji, jonizator klastrów, blok przyłączeniowy klimatyzacji (przekaźnik dmuchawy) |
| WYCIERACZKA RR | 15 | Silnik wycieraczki tylnej, moduł przekaźnika wycieraczek ICM (przekaźnik wycieraczki tylnej) |
| WENTYLATOR | 15 | Przełącznik wielofunkcyjny |
| INTELIGENTNY KLUCZ 3 | 10 | [W / O Smart Key] Moduł immobilizera [Z kluczem inteligentnym] Moduł sterowania kluczem inteligentnym, przełącznik przycisku Start / Stop |
| ŚWIATŁO STOPU | 7,5 | Moduł sterujący inteligentnego klucza, wyłącznik lampki stop |
| P / WINDOW RH | 25 | Przełącznik główny podnośnika szyb, przełącznik podnośnika szyb pasażera |
| PAMIĘĆ | 10 | Ładowarka bezprzewodowa, zestaw wskaźników, złącze łącza danych, BCM, moduł przekaźnika ICM (lusterko zewnętrzne Przekaźnik składania / rozkładania), elektrochromowe lustro, moduł sterujący klimatyzacji, przełącznik konsoli |
| DACH SŁONECZNY 1 | 20 | Panoramiczny Szyberdach |
| BRAMA OGONOWA OTWARTY | 10 | Przekaźnik tylnej klapy |
| LAMPA WNĘTRZA | 10 | Il. Kluczyka zapłonu i włącznik ostrzegawczy drzwi, lampa pokojowa, lampa konsoli górnej, przednia lampa toaletowa LH / RH, tylna lampa osobista LH / RH, lampa bagażowa, lampa schowka |
| INTELIGENTNY KLUCZ 2 | 15 | Moduł Smart Key Control |
| MODUŁ 8 | 7,5 | Elektrozawór klucza |
| MULTI MEDIA | 15 | Audio, A / V i jednostka główna nawigacji, tylna ładowarka USB |
| S / HEATER DRV / PASS | 20 | Moduł sterujący podgrzewacza przednich siedzeń, moduł sterujący przednich wentylacji powietrznych |
| DACH SŁONECZNY 2 | 20 | Panoramiczny Szyberdach |
| P / SEAT (PASS) | 30 | Przełącznik ręczny siedzenia pasażera |
| GNIAZDO ZASILANIA | 20 | Przednie gniazdo zasilania nr 1 (przednia zapalniczka) |
| S / HEATER TYLNY | 20 | Moduł sterujący podgrzewacza tylnego siedzenia |
| ZAMEK OD DRZWI | 20 | Przekaźnik blokady / odblokowania drzwi |
| 4WD | 20 | AWD ECM |
| MODUŁ 7 | 10 | Włącznik świateł awaryjnych, inteligentny kluczyk kierowcy / pasażera z zewnątrz, czujnik AEB |
| AMP | 25 | AMP |
| BEZPIECZEŃSTWO P / WINDOW | 25 | Moduł sterowanego elektrycznie okna bezpieczeństwa kierowcy |
| OGRZEWANY LUSTRO | 10 | Zasilanie lusterka zewnętrznego kierowcy / pasażera, moduł sterujący klimatyzacji |
| P / SEAT (DRV) | 30 | Przełącznik ręczny siedzenia kierowcy |
| ACC | 10 | Tylna ładowarka USB, AMP, włącznik zewnętrznego lusterka zewnętrznego, blok PCB (przekaźnik gniazdka elektrycznego), moduł sterujący Smart Key, audio, A / V i jednostka główna nawigacji, BCM, ładowarka bezprzewodowa |
Panel bezpieczników komory silnika w KIA SPORTAGE (2017-2018)
| Nazwa (ang.) | Ampery [A] | Opis | |
| WIELO BEZPIECZNIK | WENTYLATOR CHŁODZĄCY 2 | 80 | Silnik wentylatora chłodzącego |
| MDPS | 80 | Jednostka MDPS | |
| B + 1 | 60 | Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Bezpiecznik – AMP) | |
| B + 2 | 60 | Inteligentny blok przyłączeniowy (IPS 1 (5CH), bezpiecznik – MODUŁ 7, SMART KEY 2, SMART KET 3, MODUŁ 8, LAMPA STOP) | |
| B + 3 | 50 | Inteligentny blok przyłączeniowy (bezpiecznik – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW, Przekaźnik podnośnika szyby | |
| DMUCHACZ | 40 | Przekaźnik dmuchawy | |
| TYLNE OGRZEWANE | 40 | Przekaźnik podgrzewany z tyłu | |
| IG1 | 40 | [Bez inteligentnego klucza] Stacyjka, [Z inteligentnym kluczem] Blok PCB (przekaźnik PDM (IG1) / PDM (ACC)) | |
| IG2 | 30 | Start Relay, [W / O Smart Key] Przełącznik zapłonu, [With Smart Key] Block PCB (PDM (IG2) Relay) | |
| BEZPIECZNIK | B + 4 | 50 | Inteligentny blok przyłączeniowy (bezpiecznik – AWD, P / SEAT (DRV), P / SEAT (PASS), BRAMA OTWARTA, BLOKADA DRZWI, Przekaźnik urządzenia automatycznego przecieku prądu) |
| WENTYLATOR CHŁODZĄCY 1 | 50 | Przekaźnik wentylatora chłodzącego 1 | |
| ABS 1 | 40 | Moduł sterujący ESC, uniwersalne złącze kontrolne | |
| MOC BRAMA OGONOWA | 40 | Moduł Power Tail Gate | |
| ABS 2 | 40 | Moduł ESC | |
| WENTYLATOR CHŁODZĄCY 3 | 40 | Przekaźnik wentylatora chłodzącego 1 | |
| E-CVVT 1 | 20 | PCM | |
| E-CVVT 2 | 20 | PCM | |
| WYCIERACZKA FRT 1 | 30 | [Bez kluczyka inteligentnego] Przełącznik zapłonu, [z kluczem inteligentnym] Przekaźnik PDM (IG2) | |
| TCU 1 | 15 | PCM | |
| WYCIERACZKA FRT 2 | 10 | BCM, PCM | |
| ECU 3 | 20 | PCM | |
| RÓG | 15 | Przekaźnik klaksonu | |
| BATERIA ZARZĄDZANIE | 10 | Czujnik akumulatora | |
| CZUJNIK 2 | 10 | Przekaźnik pompy paliwa, zawór sterujący olejem, elektrozawór sterujący opróżnianiem, elektrozawór o zmiennym wlocie, elektrozawór sterujący RCV | |
| CZUJNIK 1 | 15 | Sonda lambda (góra / dół) | |
| ECU 2 | 20 | Cewka zapłonowa # 1 / # 2 / # 3 / # 4 | |
| ECU 4 | 15 | PCM | |
| CZUJNIK 3 | 10 | Blok przyłączeniowy E / R (przekaźnik wentylatora chłodzącego 1), zawór zamykający pochłaniacz | |
| POMPA PALIWOWA | 20 | Przekaźnik pompy paliwa | |
| AEB | 10 | Czujnik AEB | |
| MODUŁ | 7,5 | Zatrzymaj włącznik lampy | |
| B / ALARM RÓG | 10 | Blok przyłączeniowy E / R (B / Alarm Horn Relay) | |
| H / LAMP HI | 10 | Przekaźnik H / LP z funkcją BI | |
| ABS 3 | 10 | Moduł ESC | |
| MOC WYLOT 1 | 20 | Przednie gniazdo zasilania # 2 | |
| ECU 6 | 10 | PCM | |
| TCU 2 | 15 | Przełącznik zakresu skrzyni biegów | |
| LAMPA B / UP | 10 | Lampa tylnego zderzaka LH / RH, elektrochromowe lusterko | |
| MOC WYLOT 2 | 20 | Tylne gniazdo zasilania | |
| ECU 1 | 30 | Przekaźnik kontroli silnika | |
| ODLADZACZ | 15 | Blok przyłączeniowy E / R (przekaźnik przeciwoblodzeniowy) | |
| ODKURZAĆ POMPA 1 | 20 | Pompa próżniowa | |
| ODKURZAĆ POMPA 2 | 15 | Pompa próżniowa, silnik wentylatora chłodzącego, przełącznik próżniowy |
Przekaźnik
| Nazwa przekaźnika | Rodzaj |
| Przekaźnik wentylatora chłodzącego 1 | MINI |
| Przekaźnik tylnego odmgławiacza | MICRO |
| B / A Przekaźnik klaksonu | MICRO |
| Przekaźnik Deicer | MICRO |
| Przekaźnik wentylatora chłodzącego 2 | MICRO |
| Uruchom przekaźnik | MICRO |
| Przekaźnik dmuchawy | MICRO |

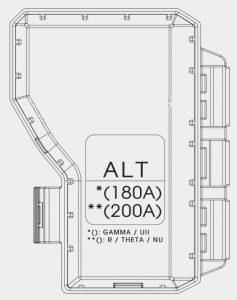

Panel bezpieczników komory silnika (pokrywa zacisków akumulatora) KIA Sportage (2017-2018)
