Auto schematy bezpieczników

Auto schematy bezpieczników samochodów Audi, BMV, Citroen, Volvo, Honda, Skoda

MazdaMazda

Mazda CX-3 (2021-2022) – schemat bezpieczników

Mazda CX-3 (2021-2022) – schemat skrzynki bezpieczników

Rok produkcji: 2021, 2022.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazda CX-3 (2021-2022) to bezpiecznik numer 9 w skrzynce bezpiecznikowej w przedziale silnika.

Miejsce produkcji: Hiroszima (Japonia), Rayong (Tajlandia)

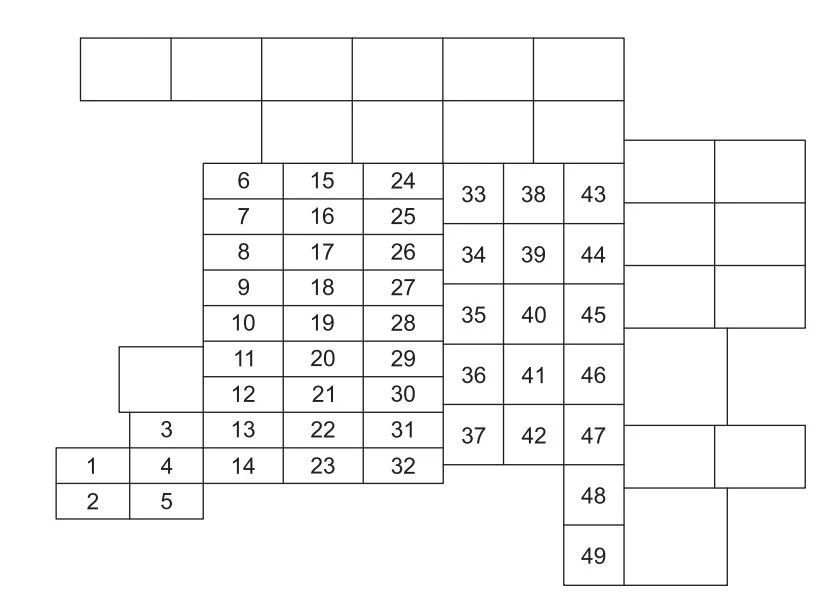

Blok bezpieczników (przedział silnika) w Mazda CX-3 (2021-2022)

NumerAmpery [A]Opis
115 ADo ochrony różnych obwodów
27,5 AUkład sterowania silnikiem
310 ASzyberdach (niektóre modele)
415 ADo ochrony różnych obwodów
57,5 AUkład sterowania silnikiem
615 AUkład sterowania silnikiem
710 AKlaster instrumentów
87,5 APoduszka powietrzna
97,5 A
107,5 ASystem nagłośnieniowy
1115 AUkład sterowania silnikiem
1215 A
1315 AUkład sterowania silnikiem
1425 ASystem nagłośnieniowy
157,5 AKlimatyzator
1615 A
1715 AUkład sterowania skrzynią biegów
1825 AElektryczne zamki do drzwi
1920 AReflektor (prawy)
207,5 AUkład sterowania silnikiem
2120 ATylne światła;Oświetlenie tablicy rejestracyjnej;Światła postojowe.
2215 A / 20 APodgrzewana kierownica  (niektóre modele) ;Reflektor (niektóre modele).
2325 ADo ochrony różnych obwodów
2415 AŚwiatła przeciwmgielne  (niektóre modele)
2520 A
2610 AŚwiatła stopu
2715 AKlakson
2820 AReflektor (lewy)
2930 AABS;Dynamiczny system kontroli stabilności.
3015 AMigacze ostrzegawcze;Kierunkowskazy.
3115 ASystem paliwowy
3225 A
3320 AWycieraczka szyby przedniej
3450 ADo ochrony różnych obwodów
3530 AElektryczny hamulec postojowy (lewy)
3630 A
3750 AABS;Dynamiczny system kontroli stabilności.
3820 AUkład sterowania silnikiem
3920 AOdmrażacz wycieraczek przedniej szyby  (niektóre modele)
4030 AElektryczny hamulec postojowy (prawy)
4140 AWentylator chłodzący
4240 AUkład sterowania silnikiem
4360 A
4440 AOdmgławiacz tylnej szyby
4530 ADo ochrony różnych obwodów
4630 AUkład sterowania silnikiem
4740 AKlimatyzator
4830 AOkna elektryczne
4940 A

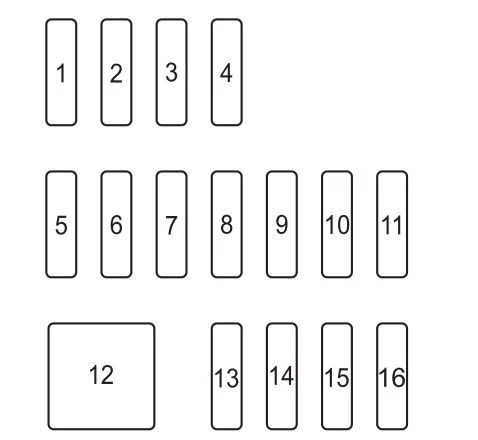

Blok bezpieczników w przedziale pasażerskim (Lewa strona) w Mazda CX-3 (2021-2022)

NumerAmpery [A]Opis
1
2
315 ASystem nagłośnieniowy
410 APodgrzewany układ kierowniczy  (niektóre modele)
515 AGniazda akcesoriów
6
77,5 AWskaźnik zmiany biegów AT  (niektóre modele)
87,5 AKontrolowanie lusterek bocznych
9
1025 AOkna elektryczne
1115 AWycieraczka i spryskiwacz tylnej szyby
1230 AFotel elektryczny  (niektóre modele)
13
1415 A
1520 APodgrzewanie siedzeń  (niektóre modele)
167,5 AOdmgławiacz lusterek bocznych (niektóre modele)
