Mercedes-Benz Klasa E W213 (2016-2020) – schemat bezpieczników

Mercedes-Benz Klasa E W213 (2016-2020) schemat bezpieczników

Mercedes-Benz Klasa E W213 (206-2020) – schemat skrzynki bezpieczników

Rok produkcji: 2016, 2017, 2018, 2019, 2020.

Projektant: Robert Lešnik

Miejsce produkcji: Sindelfingen (Niemcy), Pekin, Wanaherang (Indonezja), Pekan, Thonburi (Tajlandia)

Umiejscowienie bezpieczników w Mercedes-Benz Klasa E W213

Mercedes-Benz Klasa E W213 lokalizacja bezpieczników

UWAGA: Ampery przedstawione są na grafikach.

Skrzynka bezpieczników w komorze silnika w Mercedes-Benz Klasa E W213

NumerOpis
100ABS/ASR/ESP/BAS
101Elektronika silnika
102Elektronika silnika
103Elektronika silnika
104Elektronika silnika
105Automatyczna skrzynia biegów
106
107
108Elektronika silnika
109Elektronika silnika
110Światła mijania
111Wycieraczki przedniej szyby
112
113Rozrusznik
114Zawieszenie pneumatyczne;AIRMATIC.
115
116ABS/ASR/ESP/BAS
117System klimatyzacji i ogrzewania;Elektronika silnika.
118Elektronika silnika
119Elektronika silnika
120Ogrzewanie przedniej szyby
121
122Automatyczna skrzynia biegów
123Przedni kontroler nadwozia
124Elektronika silnika
125Elektronika silnika
126Przełącznik świateł zewnętrznych
127
128Przełącznik świateł zewnętrznych
129ABS/ASR/ESP/BAS
130
131
131ARozrusznik
132Zawieszenie pneumatyczne;AIRMATIC.
133Światła mijania

Skrzynka bezpieczników w przedziale pasażerskim po stronie kierowcy (kierownica po lewej stronie) w Mercedes-Benz Klasa E W213

Skrzynka bezpieczników w przedziale pasażerskim po stronie kierowcy (kierownica po lewej stronie) w Mercedes-Benz Klasa E W213
NumerOpis
200Przedni kontroler nadwozia
201Przedni kontroler nadwozia
202
203Elektryczne szyby
204Taxi
205Systemy poduszek powietrznych
206Zegarek analogowy
207
208Radio;System nawigacji.
209System klimatyzacji i ogrzewania
210System klimatyzacji i ogrzewania
211Ogrzewanie i regulacja kierownicy
212, 215,
216, 217,
218, 219,
220
213Napinacz pasa bezpieczeństwa lewego i prawego
214Elektryczne szyby

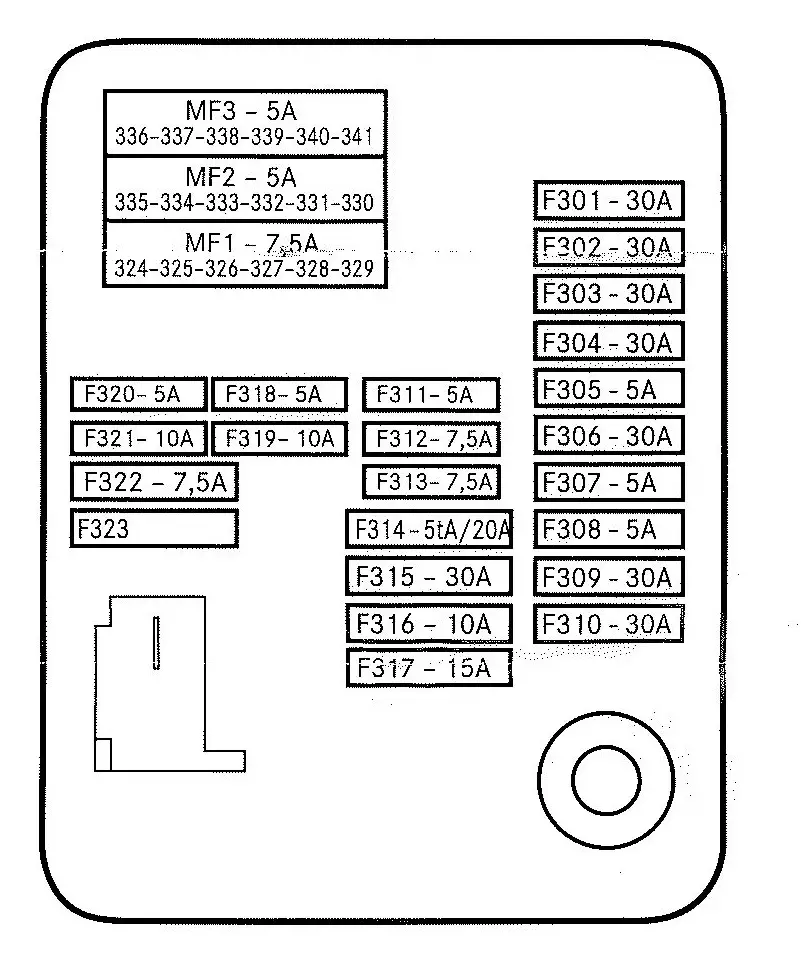

Skrzynka bezpieczników w przedziale pasażerskim po stronie pasażera (kierownica po lewej stronie)

NumerOpis
301Elektryczne szyby;Składany dach Viaro.
302Elektryczne szyby
303Regulacja foteli z przodu
304Regulacja foteli z przodu
305Czujnik światła i deszczu
306Ogrzewanie i wentylacja foteli z przodu
307System połączeń alarmowych
308Radio;System nawigacji.
309Panoramiczny dach uchylno-przesuwny
310Napinacz pasa bezpieczeństwa lewego i prawego
311Elektronika silnika
312Systemy poduszek powietrznych
313Radio;System nawigacji.
314Ogrzewanie postojowe
315Elektronika silnika
316Konsola sterowania pod sufitem
317Radio;System nawigacji.
318Alarm przeciwkradzieżowy
319KEYLESS-GO
320Radio;System nawigacji.
321Blokada zapłonu
322Klaster instrumentów
323Złącze diagnostyczne
324
325System wspomagania jazdy
326Łączność trybu komfort
327Regulacja foteli z przodu
328Regulacja foteli z przodu
329DISTRONIC PLUS
330
331Radio;System nawigacji.
332Napinacz pasa bezpieczeństwa lewego i prawego
333
334System klimatyzacji i ogrzewania
335System klimatyzacji i ogrzewania
336Elektronika silnika
337Radio;System nawigacji.
338Radio;System nawigacji.
339System wspomagania jazdy
330
331
330
331
332
333Wyświetlacz Head-up
334
335
336
337
338
339
340System klimatyzacji i ogrzewania

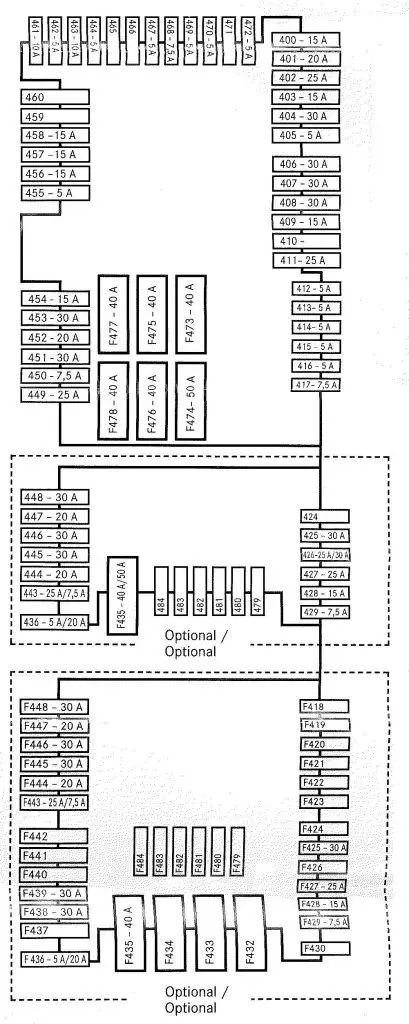

Skrzynka bezpieczników w bagażniku po prawej stronie w Mercedes-Benz Klasa E W213

Skrzynka bezpieczników w bagażniku po prawej stronie w Mercedes-Benz Klasa E W213
NumerOpis
400Elektronika silnika
401Elektronika silnika
402Elektronika silnika
403System klimatyzacji i ogrzewania;
404Regulacja foteli z przodu
405System klimatyzacji i ogrzewania
406Składany dach Viaro
407Regulacja foteli z przodu
408System nagłośnienia
409Elektronika silnika
410
411System paliwowy
412Napinacz pasa bezpieczeństwa lewego i prawego
413Elektronika silnika
414Tuner TV
415DISTRONIC PLUS
416Ogrzewanie postojowe
417Oświetlenie ambientowe
418
419
420
421Łączność trybu komfort
422Radio;System nawigacji.
423
424
425AIRSCARF;Ogrzewanie i wentylacja foteli z przodu.
426AIRSCARF;Taxi.
427Elektronika silnika
428Zawieszenie pneumatyczne;AIRMATIC.
429Regulacja foteli z tyłu
430
431
432
433
434
435Zdalne otwieranie pokrywy bagażnika;Składany dach Viaro.
436Taxi
437
438Regulacja foteli z tyłu
439Regulacja foteli z tyłu
440Łączność trybu komfort
441Ogrzewanie i wentylacja foteli z tyłu
442System klimatyzacji i ogrzewania
443Taxi
444Zaczep przyczepy
445Zaczep przyczepy
446Zaczep przyczepy
447Zaczep przyczepy
448Zaczep przyczepy
449Gniazdo 230V
450Regulacja foteli z tyłu
451Ogrzewanie i wentylacja foteli z tyłu
452Elektronika silnika
453Ogrzewanie i wentylacja foteli z przodu
454Zawieszenie pneumatyczne;AIRMATIC.
455Gniazdo 230V
456Gniazdo 12V w bagażniku
457Gniazdo 12V z przodu
458Gniazdo 12V z przodu
459
460
461System klimatyzacji i ogrzewania
462
463Automatyczna skrzynia biegów
464Automatyczna skrzynia biegów;Elektronika silnika.
465
466
467Monitorowanie ciśnienia w oponach
468Asystent parkowania
469Zdalne otwieranie pokrywy bagażnika
470Elektronika silnika
471
472Napinacz pasa bezpieczeństwa lewego i prawego
473Zawieszenie pneumatyczne;AIRMATIC;
Elektronika silnika.
474Ogrzewanie tylnej szyby
475System nagłośnienia
476Tylny kontroler nadwozia
477Tylny kontroler nadwozia
478System nagłośnienia
479
480Radio;System nawigacji.
