Peugeot 301 (2012-2018) – skrzynka bezpieczników schemat

Peugeot 301 (2012-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania):  F16 w skrzynce bezpieczników tablicy rozdzielczej.

Lokalizacja skrzynki bezpieczników

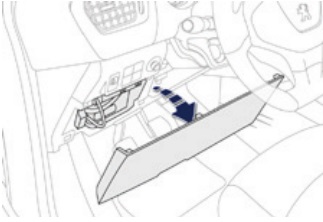

Skrzynka bezpieczników na desce rozdzielczej w Peugeot 301 (2012-2018)

Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odepnij pokrywę, pociągając ją w prawym górnym rogu, a następnie w lewo, całkowicie zdejmij pokrywę i odwróć ją.

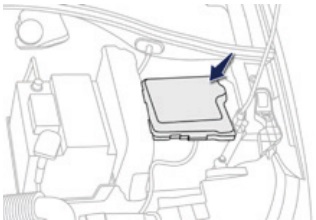

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

Schematy skrzynki bezpieczników Peugeot 301 (2012-2018)

Peugeot 301 (2012)

Skrzynka bezpieczników na desce rozdzielczej

Nr	Amp [A]	Opis
F02	5 A	Regulatory reflektorów;Gniazdo diagnostyczne;Panel klimatyzacji.
F09	5 A	Alarm,
F11	5 A	Dodatkowe ogrzewanie.
F13	5 A	Czujniki parkowania;Czujniki parkowania (akcesoria).
F14	10 A	Panel klimatyzacji.
F 16	15 A	Zapalniczka, gniazdo 12 V.
F17	15 A	System audio, sy
F18	20 A	System audio;Bluetooth.
F19	5 A	Ekran monochromatyczny C.
F23	5 A	Lampki nocne; Lampki do czytania map.
F26	15 A	Klakson
F27	15 A	Pompa do spryskiwaczy.
F28	5 A	System antywłamaniowy
F29	25 A	Ogrzewana szyba tylna.
F30	10 A	Podgrzewane lusterka boczne.
F31	–	Nieużywany.
F32	–	Nieużywany.
F33	30 A	Elektryczne szyby przednie.
F34	30 A	Tylne szyby elektryczne.
F35	30 A	Podgrzewane fotele przednie.
F36	–	Nieużywany.
F37	20 A	Interfejs przyczepy.

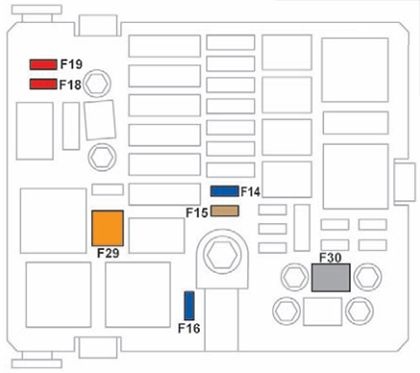

Peugeot 301 (2012) Komora silnika schemat

Nr	Amp [A]	Opis
F14	15 A	Podgrzewana dolna szyba przednia.
F15	5 A	Sprężarka klimatyzacji.
F 16	15 A	Przednie światła przeciwmgielne.
F18	10 A	Prawe światło drogowe.
F19	10 A	Światło drogowe lewe.
F29	40 A	Silnik wycieraczki przedniej.
F30	80 A	Wtyczki nagrzewnicy wstępnej (Diesel).

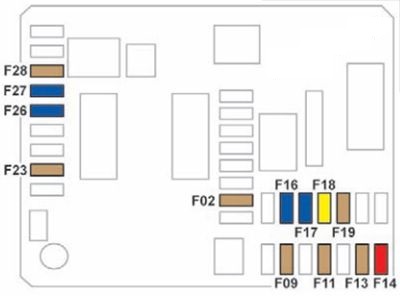

Skrzynka bezpieczników na desce rozdzielczej w Peugeot 301 (2015, 2016, 2017, 2018)

Nr	Amp [A]	Opis
F02	5 A	Regulatory reflektorów;Gniazdo diagnostyczne;Panel klimatyzacji.
F09	5 A	Alarm
F11	5 A	Dodatkowe ogrzewanie.
F13	5 A	Czujniki parkowania
F14	10 A	Panel klimatyzacji.
F 16	15 A	Zapalniczka;Gniazdo 12 V.
F17	15 A	System audio
F18	20 A	System audio;Bluetooth.
F19	5 A	Ekran monochromatyczny C.
F23	5 A	Lampki nocne;Lampki do czytania map.
F26	15 A	Klakson
F27	15 A	Pompa do spryskiwaczy.
F28	5 A	System antywłamaniowy
F29	–	Nieużywany.
F30	10 A	Podgrzewane lusterka boczne.
F31	25 A	Ogrzewana szyba tylna
F32	–	Nieużywany.
F33	30 A	Elektryczne szyby przednie.
F34	30 A	Tylne szyby elektryczne.
F35	30 A	Podgrzewane fotele przednie.
F36	–	Nieużywany.
F37	20 A	Interfejs przyczepy.

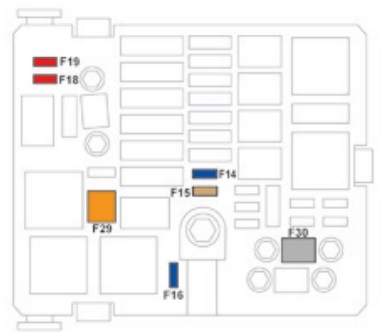

Komora silnika w Peugeot 301 (2015, 2016, 2017, 2018)

Nr	Amp [A]	Opis
F14	15 A	Podgrzewana dolna szyba przednia.
F15	5 A	Sprężarka klimatyzacji.
F 16	15 A	Przednie światła przeciwmgielne.
F18	10 A	Prawe światło drogowe.
F19	10 A	Światło drogowe lewe.
F29	40 A	Silnik wycieraczki przedniej.
F30	80 A	Wtyczki nagrzewnicy wstępnej (Diesel).
