Peugeot 307 CC (2004) – schemat bezpieczników
Peugeot 307 CC (2004) – schemat skrzynki bezpieczników
Rok produkcji: 2004.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 CC (2004) to bezpiecznik 12 w skrzynce bezpiecznikowej na desce rozdzielczej.
Miejsce produkcji: Sochaux (Francja); Miluza (Francja); Wuhan; Villa Bosch (Argentyna); El Palomar (Argentyna)

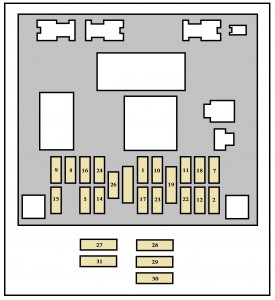

Bezpieczniki w desce rozdzielczej w Peugeocie 307 CC (2004)
| Nr | Amp [A] | Opis |
| 1 | 10 | Tylne światło przeciwmgielne |
| 2 | – | Nieużywany |
| 4 | 15 | Elektryczne szyby przednie;Pałąki zabezpieczające przed dachem;Chowany dach. |
| 5 | 15 | Lewe światło stopu z przyczepą |
| 7 | 30 | Tylne oświetlenie sufitowe;Przednie oświetlenie sufitowe;Lampki do czytania map;Przednie gniazdo 12 V;Oświetlenie schowka podręcznego. |
| 9 | 30 | Elektryczne szyby przednie;Automatyczne elektryczne szyby przednie. |
| 10 | 15 | Gniazdo diagnostyczne;Tylne gniazdo 12 V;Przyczepa. |
| 11 | 20 | Sprzęt audio;Wyświetlacz wielofunkcyjny;Elementy sterujące na kierownicy;Automatyczna skrzynia biegów;Sterownik składanego dachu. |
| 12 | 10 | Światła pozycyjne przednieprawe i tylne prawe;Oświetlenie tablicy rejestracyjneji przyczepy;Centralny zamek;Alarm;Światła awaryjne;Oświetlenie przełączników ESP;Oświetlenie klimatyzacji/popielniczki;Oświetlenie przełączników automatycznejskrzyni biegów;Zapalniczka. |
| 14 | 30 | Sterowanie otwieraniem/zamykaniem drzwi;Sterowanie z blokadą, |
| 15 | 30 | Elektrycznie sterowane szyby tylne;Osłony silnika na zawiasach. |
| 16 | 10 | Skrzynka bezpieczników silnika;Alarm;Sterowanie na kierownicy;Poduszki powietrzne. |
| 17 | 10 | Tylne prawe światło stop;Trzecie światło stop. |
| 18 | 10 | Gniazdo diagnostyczne;Elementy sterujące na kierownicy;Elektrochromatyczne lusterko;Pedał hamulca (stop) i wyłączniki sprzęgła;Przełącznik poziomu płynu chłodzącego;Drugi przełącznik hamulca. |
| 19 | 30 | Bocznik PARC |
| 22 | 10 | Światła pozycyjne przednielewe i tylne lewe;Oświetlenie tablicy rejestracyjneji przyczepy. |
| 23 | 15 | Syrena alarmowa;Wewnętrzna jednostka sterująca alarmem. |
| 24 | 15 | Tablica przyrządów;Sprzęt audio;Wyświetlacz wielofunkcyjny;Klimatyzacja;Asystent parkowania tyłem;Czujnik deszczu/jasności. |
| 26 | 30 | Ogrzewana tylna szyba |
| 27 * | 20 | Podgrzewane siedzenia. |
| 28 * | 40 | Chowana pompa dachowa |
| 29 * | 10 | Poduszki powietrzne. |
| 30 * | 20 | System audio JBL |
| 31 * | 10 | Obręcze na kółkach |
* Bezpieczniki umieszczone w górnej części skrzynki bezpieczników.

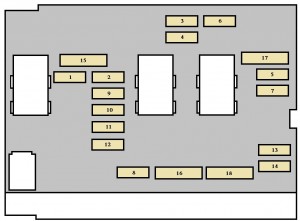

Bezpieczniki komory silnika w Peugeocie 307 CC (2004)
Maxi – tabela bezpieczników
| Nr | Amp [A] | Opis |
| 1 | 50 | Jednostka wentylatora |
| 2 | 30 | Silnik pompy ESP/ABS |
| 3 | 30 | Zawory elektromagnetyczne ESP/ABS |
| 4 | 70 | Zasilanie interfejsu wbudowanych systemów |
| 5 | 70 | Zasilanie interfejsu wbudowanych systemów |
| 6 | 60 | Chowana pompa dachowa |
| 7 | 30 | Stacyjka |
| 8 | 70 | Zespół elektropompy wspomagania kierownicy |
Zewnętrzna – tabela bezpieczników
| Nr | Amp [A] | Opis |
| FV1 | 20 | Jednostka wentylatora z jedną prędkością |
| FV2 | 30 | Wentylator z podwójną prędkością |
| Nr | Amp [A] | Opis |
| 1 | 10 | Włącznik świateł cofania automatycznejskrzyni biegów;Sterowanie przekaźnikiem blokadyrozruchu automatycznej skrzyni biegów;Przełącznik świateł cofania ręcznejskrzyni biegów;Czujnik prędkości pojazdu. |
| 2 | 15 | Elektrozawór kanistra;Pompa paliwa |
| 3 | 10 | Sterownik wspomagania kierownicy;Sterownik ABS lub ESP. |
| 4 | 10 | Sterownik wtrysku;Sterowanie przekaźnikiemzespołu wentylatora;Sterowanie dodatkowymprzekaźnikiem ogrzewania;Sterownik automatycznej skrzyni biegów;Sekwencyjne sterowanie automatycznąskrzynią biegów;Przekaźnik blokady automatycznejskrzyni biegów. |
| 5 | – | Nieużywany |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | – | Nieużywany |
| 8 | 20 | Sterowanie przekaźnikiemzespołu wentylatora;Zasilanie ECU silnika. |
| 9 | 15 | Światła mijania lewe |
| 10 | 15 | Światła mijania prawe |
| 11 | 10 | Światła drogowe z prawej strony |
| 12 | 10 | Światła drogowe z lewej strony |
| 13 | 15 | Klakson |
| 14 | 10 | Pompa spryskiwacza |
| 15 | 30 | Czujniki tlenu; Elektrozawór recyrkulacji spalin; Cewka zapłonowa; Zasilanie wtryskiwaczy. |
| 16 | 30 | Pompa powietrza silnika benzynowegoz automatyczną skrzynią biegów. |
| 17 | 30 | Wycieraczka o niskiej/wysokiej prędkości |
| 18 | 40 | Dmuchawa klimatyzacji |
