Toyota Picnic (2001-2009) – schemat bezpieczników

Toyota Picnic (2001-2009) - schemat skrzynki bezpieczników

Toyota Picnic (2001-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyota Picnic (2001-2009) to bezpiecznik 9 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Schemat skrzynek bezpieczników i przekaźników – Toyota Picnic (2001-2009)

Skrzynka bezpieczników – Przedział pasażerski – Toyota Picnic (2001-2009)

Ruch lewostronny

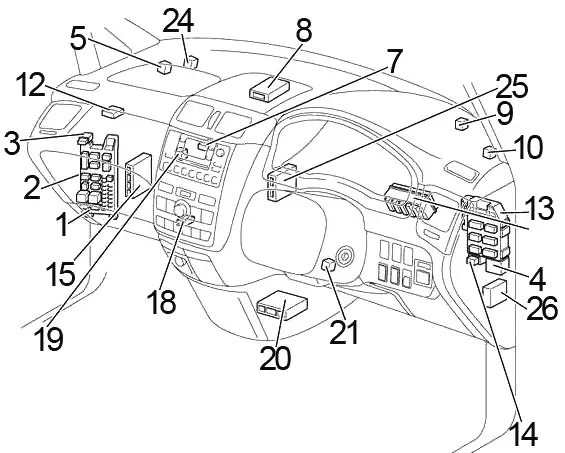

Skrzynka bezpieczników – Przedział pasażerski – Toyota Picnic (2001-2009)

Kierownica z prawej strony

Kierownica z prawej strony Skrzynka bezpieczników – Przedział pasażerski – Toyota Picnic (2001-2009)
  1. Skrzynka bezpiecznikowa
  2. ECU nadwozia
  3. Przekaźnik punktu zasilania
  4. Przekaźnik kierunkowskazów kierunkowskazów
  5. Przekaźnik otwarcia obwodu (pompa paliwa)
  6. LHD: TVSS ECU
  7. Radio i odtwarzacz z wyświetlaczem
  8. Komputer z kluczem transpondera
  9. Przekaźnik tylnej grzałki (HI)
  10. Przekaźnik tylnej grzałki
  11. LHD: Wzmacniacz klimatyzacji (ręczna klimatyzacja)
  12. ECU kamery telewizyjnej (z systemem nawigacji)
  13. Blok przyłączeniowy
  14. Przekaźnik przednich świateł przeciwmgielnych
  15. Silnik i ECT ECU (A/T)
    Silnik ECU (M/T)
  16. LHD: Przekaźnik dmuchawy (M2)
  17. LHD: Przekaźnik dmuchawy (M1)
  18. Zespół sterowania klimatyzacją (automatyczna klimatyzacja)
  19. Wzmacniacz antenowy
    lub
    RHD (do 10.2003): Przekaźnik dmuchawy (M2) / Przekaźnik dmuchawy (M1) / Przekaźnik dmuchawy (HI)
  20. Zespół czujnika poduszki powietrznej
  21. Wzmacniacz klucza transpondera
  22. LHD: Wzmacniacz grzałki PTC (1AZ-FE)
  23. LHD: Przekaźnik dmuchawy (HI)
  24. RHD: Przekaźnik światła cofania
  25. RHD: ECU odstraszający złodziei
  26. RHD: ECU podwójnego zamka drzwi

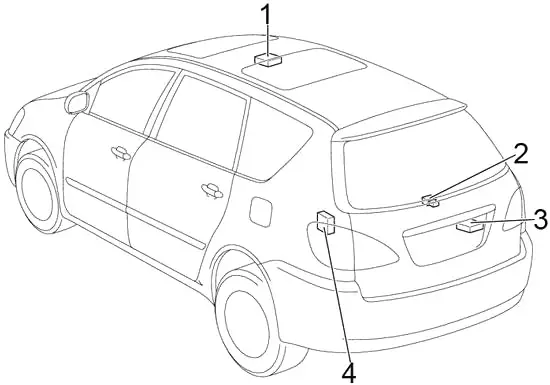

Przekaźniki Toyota Picnic (2001-2009)
  1. Przekaźnik kontroli szyberdachu
  2. Przekaźnik tylnej chłodnicy
  3. Przekaźnik tylnej wycieraczki (do 10.2003)
  4. Bezprzewodowy odbiornik kontroli zamka drzwi

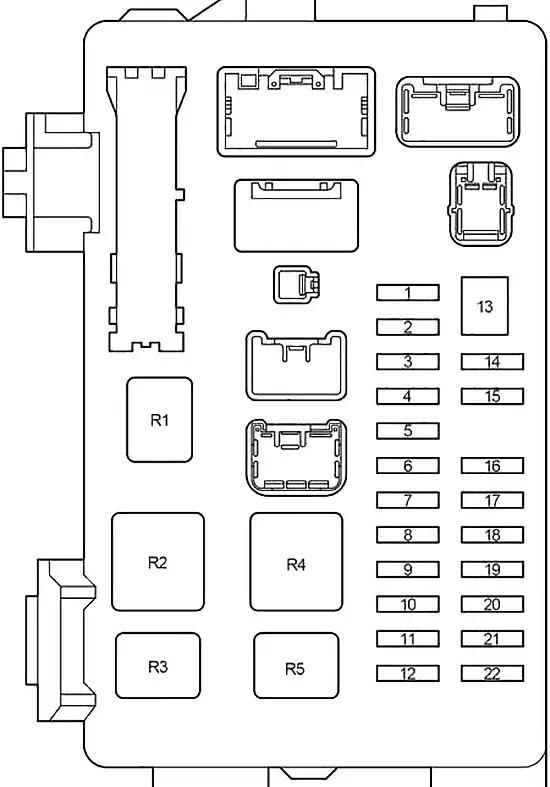

Schemat skrzynki bezpieczników w przedziale pasażerskim Toyota Picnic (2001-2009)

Schemat skrzynki bezpieczników w przedziale pasażerskim Toyota Picnic (2001-2009)
NumerAmpery [A]Opis
110Układ poduszek powietrznych SRS, wskaźnik i mierniki, układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wentylator elektryczny, układ klimatyzacji, ABS, VSC, przekaźnik „FUEL HTR”, przekaźnik „IG2”
225Avensis Verso, Piknik: System zamków elektrycznych do drzwi
30Ipsum: Moc siedzeń
310Tylna nagrzewnica
415Przednie światło przeciwmgielne
525System startowy
67,5Oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów, elektronicznie sterowana skrzynia biegów, system audio, środek do czyszczenia reflektorów, przednie światło przeciwmgielne, wspomaganie parkowania TOYOTA , zegar, system klimatyzacji, przypomnienie o kluczyku i przypomnienie o świetle
710System poduszek powietrznych SRS
810Avensis Verso, Piknik:  ogrzewanie SEAT
10Ipsum:  elektroniczne modulowane zawieszenie TOYOTA
915Zapalniczka
1010Układ klimatyzacji, układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o pasach, wspomaganie parkowania TOYOTA , zestaw wskaźników, odmgławiacz tylnej szyby
1110Ogrzewacze zewnętrznych lusterek wstecznych
127,5System blokady drzwi, elektryczne wentylatory chłodzące, elektryczne szyby, system audio, światło przeciwmgielne, oświetlenie wewnętrzne, światła tylne, światła postojowe, reflektor
1330Elektryczne szyby, przesuwany dach
1410Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, światło bagażnika, przednie światło przeciwmgielne, tylne światło przeciwmgielne, zestaw wskaźników;
1515Gniazdo zasilania
1630Elektryczne szyby, przesuwany dach
1725System zamka drzwi zasilania
1825Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, środek do czyszczenia reflektorów
197,5Elektryczne wentylatory chłodzące, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, system audio, elektroniczne modulowane zawieszenie TOYOTA , elektryczne lusterka wsteczne, automatyczny system sterowania oświetleniem
2020Odmgławiacz tylnej szyby
217,5Układ ładowania, zestaw wskaźników, światło cofania, kierunkowskaz i światło ostrzegawcze, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, układ zamka drzwi, elektryczne szyby, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o pasach, przesuwanie dach, system audio, zegar, reflektor, automatyczny system sterowania oświetleniem, światło przeciwmgielne, światła tylne, światła postojowe, oświetlenie wnętrza, wspomaganie parkowania TOYOTA , system klimatyzacji, odmgławiacz tylnej szyby
2215Światło stopu, system sterowania blokadą zmiany biegów, ABS, wysoko zamontowane światło stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczne modulowane zawieszenie TOYOTA
Przekaźnik
R1Szpilka krótka (od 10.2003: Avensis Verso, Piknik)
R2Podgrzewacz (HTR)
R3Odmgławiacz tylnej szyby (RR DEF)
R4Zapłon (IG1)
R5Światło tylne (OGON)

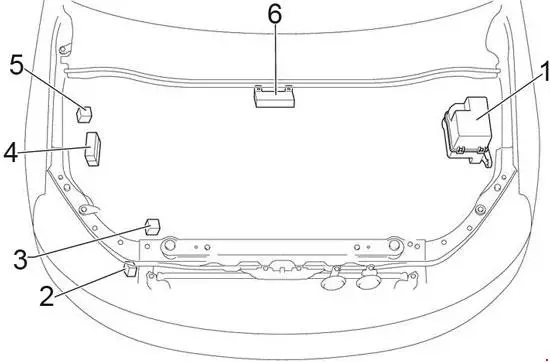

Komora silnika w Toyota Picnic (2001-2009)

Komora silnika w Toyota Picnic (2001-2009)
  1. Skrzynka bezpiecznikowa
  2. Przekaźnik sterujący czyszczenia reflektorów
  3. ECU kontroli poślizgu z siłownikiem
  4. Skrzynka przekaźników ABS
  5. 1CD-FTV: Przekaźnik świec żarowych
  6. Skrzynka przekaźnikowa

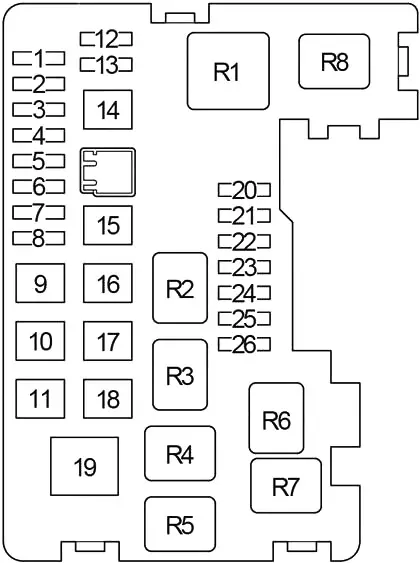

Schemat skrzynki bezpieczników w komorze silnika w Toyota Picnic (2001-2009)

Schemat skrzynki bezpieczników w komorze silnika w Toyota Picnic (2001-2009)
NumerAmpery [A]Opis
130Bezpieczniki „ECU-B”, „DOME”, „RAD №1”
215Benzyna: elektryczne wentylatory chłodzące, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji
30Olej napędowy: podgrzewacz paliwa
310Klakson
410Kierunkowskaz i światło ostrzegawcze
515Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji, elektryczne wentylatory chłodzące
610Avensis Verso, Picnic (do 10.2003): Elektroniczny system sterowania przepustnicą
Ipsum (od 10.2003): Elektroniczny system sterowania przepustnicą
15Avensis Verso, Picnic (od 10.2003): Czujnik stosunku powietrza do paliwa
77,5System diagnostyki pokładowej
87,5Avensis Verso, Piknik: System ładowania
15Ipsum (od 10.2003): Odmrażacz do wycieraczek przedniej szyby
950Przekaźnik „HEAD” (bezpieczniki „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD RH UPR”)
1030Stacyjka
1130Tylny układ klimatyzacji
1230Avensis Verso, Piknik: Środek do czyszczenia reflektorów
15Ipsum: Gniazdo zasilania
137,5Tylne światło przeciwmgielne
1440Avensis Verso, Piknik:
  z wyjątkiem VSC (do 10.2003): ABS
  od 10.2003: ABS, VSC
Ipsum: ABS, VSC
50Avensis Verso, Piknik:
  VSC (do 10.2003): ABS, VSC
1530Avensis Verso, piknik (do 10.2003): ABS, VSC
Ipsum:
  z wyjątkiem VSC (od 10.2003): ABS
40Avensis Verso, Piknik (od 10.2003): ABS, VSC
Ipsum:
  do 10.2003: ABS
  lub
  VSC: ABS, VSC
1630Benzyna: Elektryczne wentylatory chłodzące
40Olej napędowy: elektryczne wentylatory chłodzące
1730Benzyna: Elektryczne wentylatory chłodzące
40Olej napędowy: elektryczne wentylatory chłodzące
1850System klimatyzacji/nagrzewnica
19140Przekaźnik „RR DEF” (bezpieczniki „RR DEF”, „MIR HTR”) przekaźnik „TAIL” (bezpieczniki „TAIL”, „PANEL”), przekaźnik „IG1” („ECU-IG”, „GAUGE”, „HTR” , „ SEAT HTR”, „SRS-IG”, „WIPER” bezpieczniki), „PWR”, „RR HTR”, „DRZWI”, „DRZWI NR2”, „FR FOG”, „PWR OUTLET”, „STOP” , bezpieczniki „AM1”
2015Reflektor prawy (światła drogowe), zestaw wskaźników
2115Reflektor lewy (światło drogowe)
2215Reflektor lewy (światło mijania), regulacja poziomu świateł przednich
2315Reflektor prawy (światła mijania)
2415System nagłośnieniowy
257,5Układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, elektroniczne modulowane zawieszenie TOYOTA, układ elektrycznego zamka drzwi, elektryczne szyby, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o pasach, system audio, zegar, zestaw wskaźników, reflektor, automatyczny system sterowania oświetleniem, światło przeciwmgielne, światła tylne, światła postojowe, oświetlenie wewnętrzne, wspomaganie parkowania TOYOTA, system klimatyzacji, odmgławiacz tylnej szyby
2610Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie stóp, oświetlenie do drzwi, oświetlenie bagażnika, oświetlenie próżności
Przekaźnik
R1Reflektor (HEAD)
R2Avensis Verso, Piknik: (ŚCIEMNIACZ)

Ipsum (od 10.2003): FR DEF
R3Benzyna: Zapłon (IG2)

Olej napędowy: Podgrzewacz paliwa (FUEL HTR)
R4Klakson
R5Elektryczny wentylator chłodzący (FAN №2)
R6Elektryczny wentylator chłodzący (FAN №1)
R7Elektryczny wentylator chłodzący (FAN №3)
R8Jednostka sterująca silnika (EFI)

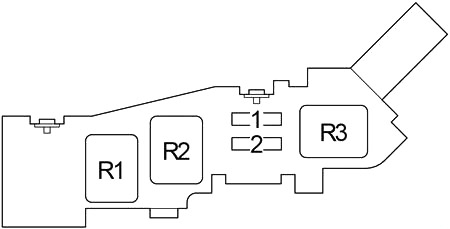

Schemat skrzynki bezpieczników w komorze silnika w Toyota Picnic (2001-2009)
NumerAmpery [A]Opis
17,5Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
2
Przekaźnik
R1Rozrusznik (ST)
R21CD-FTV: Jednostka sterująca silnika (EDU)

1AZ-FE (od 10.2003): Czujnik stosunku powietrza do paliwa (A/F)
R3Sprzęgło sprężarki klimatyzacji (MG/C)

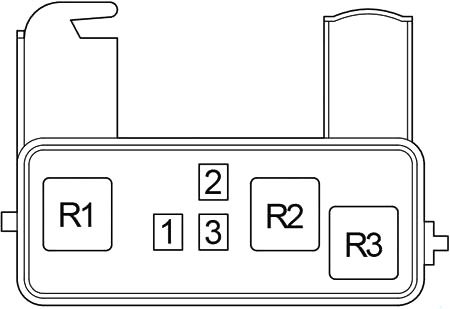

Dodatkowa skrzynka przekaźnikowa w Toyota Picnic (2001-2009)

Dodatkowa skrzynka przekaźnikowa w Toyota Picnic (2001-2009)
NumerBezpiecznikAmpery [A]Opis
1HTR SUB 350Grzałka elektryczna
2HTR SUB 150Grzałka elektryczna
3HTR SUB 250Grzałka elektryczna
Przekaźnik
R1Nagrzewnica elektryczna (HTR SUB 1)
R2Nagrzewnica elektryczna (HTR SUB 2)
R3Nagrzewnica elektryczna (HTR SUB 3)

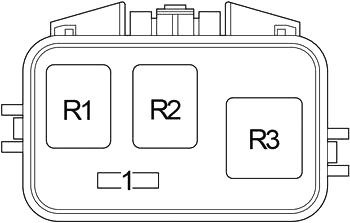

Skrzynka przekaźników ABS w Toyota Picnic (2001-2009)

Skrzynka przekaźników ABS w Toyota Picnic (2001-2009)
NumerBezpiecznikAmpery [A]Opis
1
Przekaźnik
R1
R2CIĘCIE ABS
R3ABS MTR
