Volkswagen UP! – schemat bezpieczników
Volkswagen UP! – schemat skrzynki bezpieczników
Rok produkcji: od 2011
Miejsce produkcji: Bratysława (Słowacja), Taubaté (Brazylia)
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie UP! to bezpiecznik o numerze 36 w skrzynce bezpiecznikowej komory silnika.

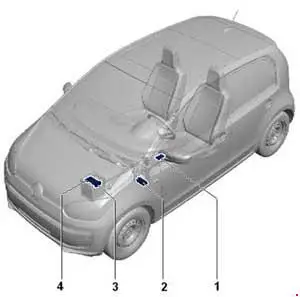

Lokalizacja bezpieczników w Volkswagen UP!
- Uchwyt bezpiecznika D -SD-
- Uchwyt bezpiecznika C -SC-
- Uchwyt bezpiecznika B -SB-
- Uchwyt bezpiecznika A -SA-
Miejsce montażu uchwytu bezpiecznika A -SA- w Volkswagen UP!
| Nr | Am [A] | Opis |
| SA1 | 150 175 * 2 | Alternator -C- |
| SA2 | 30 | Wzmacniacz -R12- |
| SA3 | 110 | Uchwyt bezpiecznika C -SC-;Przekaźnik główny -J271-;Przekaźnik napięcia zasilania zacisku 75 1 -J680-; |
| SA4 | 40 50 * 3 | Sterownik wspomagania kierownicy -J500- |
| SA5 | 40 | Jednostka sterująca ABS -J104- |
| SA6 | 40 | Sterownik wentylatora chłodnicy -J293- |
| SA7 | 50 | Zautomatyzowana ręcznajednostka sterująca skrzynią biegów -J514- * 1 |
1 – Zależy od wyposażenia
2 – Tylko modele z systemem start/stop
3 – Od modelu maj 2013
Miejsce montażu uchwytu bezpiecznika B -SB- w Volkswagen UP!
| Nr | Amp [A] | Opis |
| SB1 | 25 | Jednostka sterująca ABS -J104- |
| SB2 | 30 | Wyłącznik termicznywentylatora chłodnicy -F18-Sterownik wentylatora chłodnicy -J293-; |
| SB3 | 5 7,5 * 1 | Sterownik wentylatora chłodnicy -J293-Wyłącznik zapłonu/rozrusznikazacisku S -D-; |
| SB4 | 10 | Jednostka sterująca ABS -J104- |
| SB5 | 5 7,5 * 1 | Pokładowa jednostkasterująca zasilaniem -J519- |
| SB6 | 30 | Uchwyt bezpiecznika C -SC-Włącznik zapłonu/rozrusznika -D- |
| 1 – Od modelu maj 2013 |

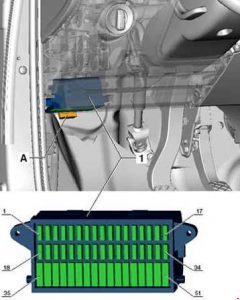

Uchwyt bezpiecznika C -SC- w Volkswagen UP!
| Nr | Amp [A] | Opis |
| 1 | 5 7,5 * 1 | Wkładka tablicy rozdzielczej -K-;Sterownik silnika -J623-;Sterownik wentylatora chłodnicy -J293-; |
| 2 | 15 | Przekaźnik systemu klimatyzacji -J32-;Jednostka sterująca systemu klimatyzacji -J301-;Złącze diagnostyczne -U31-;Nadajnik wysokiego ciśnienia -G65-; |
| 3 | 7.5 | Włącznik świateł hamowania -F-;Włącznik pedału sprzęgła -F36-;Zawór sterujący wałka rozrządu 1 -N205-; |
| 4 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519-Wyłącznik świateł -E1-Światła mijania,Światła do jazdy dziennej,Światła drogowe |
| 5 | 5 7,5 * 1 | Pokładowa jednostka sterująca zasilaniem -J519-;Wyłącznik zapłonu/rozrusznika -D-;Przełącznik CCS -E45-; |
| 6 | 5 7,5 * 1 | Regulator zasięguprawego reflektora -E102-;Silnik sterujący zakresem lewego reflektora -V48-;Silnik sterujący zakresem prawego reflektora -V49-;Przełącznik regulacji lusterka -E43-; |
| 7 | 10 | Dźwignia zmiany biegów -E313- |
| 8 | 7.5 | Zautomatyzowana ręcznajednostka sterująca skrzynią biegów -J514-;Dźwignia zmiany biegów -E313-; |
| 9 | 7.5 | Jednostka sterująca poduszką powietrzną -J234-Środkowy moduł przełącznika 2w desce rozdzielczej -EX35- |
| 10 | 5 7,5 * 1 | Jednostka sterująca pomocą w parkowaniu -J446- |
| 11 | 10 | Żarówka prawego światła mijania -M31- |
| 12 | 5 7,5 * 1 | Wkładka tablicy rozdzielczej -K-Żarówka tylnego lewego światłaprzeciwmgielnego -L46-Jednostka sterująca we wkładcedeski rozdzielczej -J285- * 1Jednostka sterująca zasilaniempokładowym -J519- * 1 |
| 13 | 10 | Żarówka z lewym światłem mijania -M29- |
| 14 | 15 | Silnik wycieraczki tylnej szyby -V12- |
| 15 | 15 | Włącznik światła -E1- |
| 16 | 5 7,5 * 1 | Przekaźnik napięcia zasilania zacisku 15 -J329-Sterownik wspomagania kierownicy -J500- |
| 17 | 15 | Przełącznik pompy spryskiwacza(automatyczne spryskiwacz /wycieraczki ispryskiwacze reflektorów) -E44- |
| 18 | 7.5 | Przełącznik światła cofania -F4- |
| 19 | 15 | Wtryskiwacz, cylinder 1 -N30- Wtryskiwacz, cylinder 2 -N31- Wtryskiwacz, cylinder 3 -N32- |
| 20 | 5 7,5 * 1 | Jednostka sterująca ABS -J104-Moduł czujnika funkcji hamowania awaryjnego -J939-Nadajnik kąta skrętu -G85- |
| 21 | 5 7,5 * 1 | Żarówka prawego światła bocznego -M3-;Żarówka prawego tylnego światła -M2-;Oświetlenie tablicy rejestracyjnej -X-; Jednostka sterująca zasilaniem na pokładzie -J519-;Włącznik światła -E1-Światła pozycyjne |
| 22 | 10 | Żarówka lewego światła do jazdy dziennej -L174-;Żarówka prawego światła do jazdy dziennej -L175-; |
| 23 | 5 7,5 * 1 | Żarówka po lewej stronie -M1-;Żarówka po lewej stronie -M4-; |
| 24 | 15 | Przełącznik migacza reflektorów -E5- |
| 25 | 10 | Pompa spryskiwacza szyby przedniej itylnej szyby -V59- |
| 26 | 5 7,5 * 1 | Przekaźnik główny -J271-;Wkładka tablicy rozdzielczej -K-;Nadajnik kąta skrętu -G85-; |
| 27 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- • Przednie oświetlenie wewnętrzne -W1-; • Lampka do czytania z przodu pasażera -W13-; • Lampka do czytania po stronie kierowcy -W19-; |
| 28 | 5 7,5 * 1 | Połączenie diagnostyczne -U31- |
| 29 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 30 | 5 7,5 * 1 | Pokładowa jednostka sterująca zasilaniem -J519-• Podgrzewane lusterko zewnętrznepo stronie kierowcy -Z4-• Podgrzewane lusterko zewnętrznepo stronie pasażera -Z5- |
| 31 | 10 | Sonda lambda -G39-;Sonda lambda za katalizatorem -G130-;Zawór elektromagnetyczny filtraz węglem aktywnym 1 -N80-; |
| 32 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- • Kierunkowskaz / światło hamowania |
| 33 | 10 | Żarówka prawego światła głównego -M32- |
| 34 | 10 | Żarówka światła drogowego lewego reflektora -M30-;Wkładka tablicy rozdzielczej -K-; |
| 35 | – | – |
| 36 | 15 20 * 1 | Zapalniczka do papierosów -U1- |
| 37 | 30 | Jednostka sterująca systemem klimatyzacji -J301-;Jednostka sterująca nagrzewnicą -J162-; |
| 38 | 15 | Radio -R- |
| 39 | 30 | Przesuwna jednostka sterującaregulacją szyberdachu -J245- |
| 40 | 15 | Jednostka sterująca silnika -J623- |
| 41 | 25 | Pokładowa jednostka sterująca zasilaniem -J519- • Centralny zamek |
| 42 | 25 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70-;Cewka zapłonowa 2 ze stopniem wyjściowym -N127-;Cewka zapłonowa 3 ze stopniem wyjściowym -N291-; |
| 43 | 20 | Podgrzewana jednostka sterującaprzednich siedzeń -J774-Moduł przełączników na środkudeski rozdzielczej -EX22-Moduł środkowego przełącznika 2w desce rozdzielczej -EX35- |
| 44 | 15 | Przekaźnik pompy paliwa -J17- |
| 45 | 20 | Włącznik światła -E1- |
| 46 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- • Ogrzewana szyba tylna -Z1- |
| 47 | 25 30 * 1 | Przełącznik regulatora szyby przedniej prawej -E41-;Zespół sterujący podnośnikiemszyby w drzwiach kierowcy -E512- * 4 ;Zespół centralnego zamkapo stronie kierowcy -F220- * 3; |
| 48 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- • Klakson wysokotonowy -H2- • Klakson basowy -H7- |
| 49 | 20 30 * 1 | Pokładowa jednostka sterująca zasilaniem -J519- • Jednostka sterująca silnikiem wycieraczek -J400- |
| 50 | 15 20 * 2 | Żarówka lewego światła przeciwmgielnego -L22-Żarówka prawego światła przeciwmgielnego -L23-Jednostka sterująca zasilaniem na pokładzie -J519- * 2 |
| 51 | 25 30 * 1,4 | Przełącznik podnośnika szyby przedniej lewej -E40-Zespół sterujący podnośnikiem szybyw drzwiach kierowcy -E512- * 3Zespół centralnego zamka po stronie kierowcy -F220- * 4 |
1 – Od modelu maj 2013
2 – Tylko modele z systemem start / stop
3 – Od modelu listopad 2014
4 – Tylko modele z kierownicą po prawej stronie

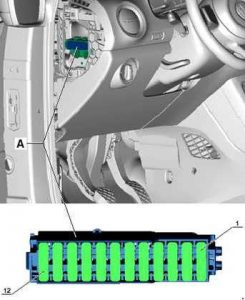

Uchwyt bezpiecznika D -SD- w Volkswagen UP!
| Nr | Amp [A] | Opis |
| SD1 | 5 7,5 * 1 | Moduł czujnika funkcji hamowania awaryjnego -J939-;Przekaźnik funkcji hamowania awaryjnego -J1020- * 1 |
| SD2 | 5 7,5 * 1 | Wkładka na deskę rozdzielczą -K- |
| SD3 | 10 15 * 1 | Radio -R- |
| SD4 | 7.5 | Konwerter napięcia -A19-;Przekaźnik rozrusznika 1 -J906-;Przekaźnik rozrusznika 2 -J907-; |
| SD5 | – | – |
| SD6 | – | – |
| SD7 | – | – |
| SD8 | – | – |
| SD9 | 15 | Pokładowa jednostka sterująca zasilaniem -J519-Prawe światła drogowe,Światła mijania,Światła do jazdy dziennej. |
| SD10 | 15 | Pokładowa jednostka sterująca zasilaniem -J519-Lewe światła drogowe,Światła mijania, Światła do jazdy dziennej |
| SD11 | 30 | Przekaźnik rozrusznika 1 -J906-Przekaźnik rozrusznika 2 -J907- |
| SD12 | 30 | Konwerter napięcia -A19- |
| 1 – Od modelu maj 2013 |
