Volkswagen Crafter – schemat skrzynki bezpieczników

Volkswagen Crafter – skrzynka bezpieczników

Volkswagen Crafter – skrzynka bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Kraj produkcji: Düsseldorf (Niemcy), Ludwigsfelde (Niemcy)

Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Crafterze to bezpiecznik 13 w skrzynce bezpiecznikowej komory silnika.

Przegląd miejsc montażu bezpieczników

  1. Bezpiecznik napięcia zasilania zacisku 30 -S190-
  2. Uchwyt bezpiecznika A -SA- Bezpieczniki
  3. Uchwyt bezpiecznika B -SB- Bezpieczniki
  4. Uchwyt bezpiecznika C -SC- Bezpieczniki
  5. Uchwyt bezpiecznika D -SD- Bezpieczniki
  6. Pojedyncze bezpieczniki pod siedzeniem kierowcy

Bezpieczniki (SA) na uchwycie bezpiecznika, na akumulatorze (2)

Bezpieczniki na akumulatorze

NrAmpery [A]Opis
180Automatyczna jednostka sterującaokresem świecenia -J179-
240
60/80
Jednostka sterująca wentylatora chłodnicy -J293-(tylko w modelach z układem klimatyzacji);Wentylator chłodnicy -V7-(tylko w modelach z układem klimatyzacji);Prawy wentylator chłodnicy -V35-(tylko w modelach z układem klimatyzacji).
380Pokładowa jednostka sterująca zasilaniem -J519-;Przekaźnik zasilania prądem podzespołówsilnika -J757-;Uchwyt bezpiecznika C-SC- SC2, SC3, SC8 – SC10, SC16.
4150Akumulator pomocniczy –A1-;Bezpiecznik mechanizmu przechylania -S186-;(przed sierpniem 2006);Bezpiecznik 1 (30) -S204-(od lipca 2006);Bezpiecznik 2 (30) -S205-(od września 2006);Główny bezpiecznik dla wielu konfiguracjisprzętu -S245 –(przed sierpniem 2006);Uchwyt bezpiecznika D -SD- SD23 – SD25, SD28(od września 2006 w modelach z drugą baterią).
5150Zacisk 15 przekaźnik napięcia zasilania -J329-;Przekaźnik sygnału dźwiękowego -J413-;Pokładowa jednostka sterująca zasilaniem -J519-;Zacisk 15 przekaźnik napięcia zasilania 2 -J681-;Bezpiecznik start / stop operacji -S349-(od listopada 2011);Uchwyt bezpiecznika B -SB- SB1 – SB18Uchwyt bezpiecznika C-SC- SC4 – SC7, SC11 – SC15, SC17 – SC25
6Przekaźnik odciążający zacisk 15 -J404-;Przekaźnik napięcia zasilania 1 -J701-(od listopada 2013 r.);Przekaźnik odciążający 2 dla zacisku 15 -J817-(tylko dla modeli w klasie wagowej 3,8 t);Przekaźnik odciążający 3 dla zacisku 15 -J896-(po Listopad 2011);Bezpiecznik podgrzewanej przedniej szyby -S127-;Bezpiecznik 1 -S131-(po listopadzie 2011);Bezpiecznik 1 (30) -S204-(przed czerwcem 2006);Uchwyt bezpiecznika D -SD- SD10 – SD33, SD42.
7150Pomocniczy element nagrzewnicy powietrza -Z35-

Bezpieczniki (SB) na wsporniku bezpieczników B, lewy słupek A (3)

Bezpiecznik na lewym słupku A w Volkswagen Crafter.

NrAmpery [A]Opis
125Sterownik drzwi kierowcy -J386-
210Połączenie diagnostyczne -U31-
325Jednostka sterująca ABS -J104-
440Jednostka sterująca ABS -J104-
5-Nieużywany-
67.5Jednostka oceniająca poziom środkaredukującego -G698-(od listopada 2008 do maja 2009);Zawór zwrotny do środka redukującego -N473-(od listopada 2008 do maja 2009);Pompa do środków redukujących -V437-(od listopada 2008 do maja 2009);– Nieużywany –(od maja 2009)Jednostka zasilająca do układudozowania środka redukującego -GX19-(od listopada 2013);Jednostka sterująca czujnika NOx -J583-(od listopada 2013);Przekaźnik 1 do zasilania napięcie -J701-(od listopada 2013);Czujnik NOx 2 jednostka sterująca -J881-(od listopada 2013 r.)Przekaźnik układu dozowania środkaredukującego -J963-(od listopada 2013 r.);Pompa środka redukującego -V437-(od listopada 2013 r.).
730Pompa układu spryskiwacza reflektorów -V11-
815Obrotowy przełącznik systemu świateł isyreny -E11-(od lipca 2006 r.);Przełącznik obracającego się światła -E162-(od lipca 2006 r.);Sygnał dźwiękowy -H12-;Przekaźnik systemu alarmowego 1 -J460-;Przekaźnik systemu syreny 2 -J645-(od lipca 2006 r.).
910Przekaźnik kierunkowskazów na dachu -J436-(od maja 2007 r.).
1015Radio -R-
Jednostka sterująca z wyświetlaczemdo radia i nawigacji -J503-
117.5Jednostka sterująca elektronikątelefonu komórkowego -J412-;Jednostka sterująca tachografem -J621-.
1230Przełącznik wyjścia grzałki/ciepła -E16-;Przekaźnik dmuchawy świeżego powietrza -J13-;Sterownik dmuchawy świeżego powietrza -J126-;Dmuchawa świeżego powietrza -V2-;
137.5Zegar preselekcji -E111-;Zdalne sterowanie dlapodgrzewacza płynu chłodzącego -R149-;
1430Jednostka sterująca środkowegopanelu deski rozdzielczej -J819-
1510Przełącznik oświetlenia obszaruładowania -E481-;(do października 2008 r.);Nieużywany.
1610Przełącznik wyjścia grzałki/ciepła -E16-;Moduł sterujący A/C -J301-;Zmieniarka CD -R41-.
1710Przełącznik oświetlenia wnętrza -E599-;Przełącznik tylnych świateł wewnętrznych -E6-(od listopada 2012 do maja 2013).
18Nieużywany

Bezpieczniki (SC) w uchwycie bezpiecznika C, na lewym słupku A (4)

Bezpieczniki (SC) w uchwycie bezpiecznika C, na lewym słupku A (4)

Bezpiecznik na lewym słupku A w Volkswagen Crafter

NrAmpery [A]Opis
115Klakson wysokotonowy -H2-
225Elektroniczna blokada zapłonu -D9-;El. sterować. przełęcz. zamek CU -J764-
310Elektroniczna blokada zapłonu -D9-;Jednostka sterująca we wkładce deski rozdzielczej -J285-;Jednostka sterująca silnika -J623- (od maja 2012 r.).
45Włącznik światła -E1-;Jednostka sterująca do środkowego paneludeski rozdzielczej -J819-
530Silnik wycieraczek szyby przedniej -V-
615Pompa ciśnieniowa układu paliwowego -G6-
75Jednostka sterująca elektroniką kolumny kierownicy -J527-
820Jednostka sterująca silnika -J623-
920
25
Bezpiecznik 6 na uchwycie bezpiecznika B -SB6-(od listopada 2008 do maja 2009);Uchwyt bezpiecznikowy D -SD- SD34 – SD36(od maja 2009 do listopada 2013).
1010Przepływomierz powietrza -G70- (od maja 2012 r.);Jednostka oceniająca poziom czynnika redukującego -G698-(od maja 2012 r.);Element grzejny odpowietrznika skrzyni korbowej -N79-(od maja 2012 r.);Zawór regulacji ciśnienia paliwa -N276-;Zawór wymiany recyrkulacji spalin w chłodnicy -N345-(od maja 2012);Zawór zwrotny do środka redukującego -N473-(od maja 2012);Pompa chłodnicy z recyrkulacją spalin -V400-(od maja 2012);Pompa do środka redukującego -V437-(od maja 2012).
1115Przekaźnik nadmiarowy 2 do zacisku 15 -J817-(tylko dla modeli w klasie wagowej 3,8 t);Bezpiecznik 1 na uchwycie bezpiecznika D -SD1-;Bezpiecznik 2 na uchwycie bezpiecznika D -SD2-;
1210Jednostka sterująca poduszką powietrzną -J234-
1315Wyłącznik światła w schowku na rękawiczki -E26-;Zapalniczka -U1-
145Włącznik świateł -E1-;Jednostka sterująca we wkładce deski rozdzielczej -J285-;Złącze diagnostyczne -U31-.
155Przełącznik wyjścia grzałki/ciepła -E16-;Regulator regulacji zasięgu świateł -E102-;Silnik sterujący zakresem lewego reflektora -V48-;Silnik sterujący zakresem prawego reflektora -V49-.
1610Główny wyłącznik systemu stop/start -E101-;Przełącznik położenia neutralnego skrzyni biegów -F365-;Czujnik poziomu i temperatury oleju -G266-;Przekaźnik pompy paliwa -J17-;Przekaźnik ciągłej cyrkulacji chłodziwa -J151-;Automatyczna jednostka sterująca okresemświecenia -J179-;Napięcie na zacisku 50 przekaźnik zasilania -J682-;Przekaźnik rozrusznika 1 -J906- (od listopada 2013 r.);Przekaźnik rozrusznika 2 -J907- (od listopada 2013 r.);Elektrozawór regulacji ciśnienia ładowania -N75-;Zawór obiegu chłodziwa -N214-;Zawór klapy wydechowej -N220- (od listopada 2013);Zawór dozujący paliwo -N290-;Zawór przełączający chłodnicy spalin z recyrkulacją -N345-;Nagrzewnica sondy lambda -Z19-.
1710Jednostka sterująca poduszką powietrzną -J234-
187.5Włącznik świateł hamowania -F-(od lipca 2006 do listopada 2011);Włącznik pedału hamulca -F63-(od lipca 2006 do listopada 2011); Przekaźnik odciążający dla zacisku 15 -J404-;Stabilizator napięcia -J532- (od listopada 2011);Przekaźnik do konstrukcji specjalnych , zacisk 15 -J821-(od listopada 2011 r.);Przekaźnik nadmiarowy 3 dla zacisku 15 -J896-(od listopada 2011 r.);
197.5Pokładowa jednostka sterująca zasilaniem -J519-(Oświetlenie wewnętrzne)
2025Pokładowa jednostka sterująca zasilaniem -J519-
215Miernik masy powietrza -G70-Jednostka sterująca silnika -J623-
225Włącznik świateł hamowania -F- (przed czerwcem 2006);Włącznik pedału hamulca -F63- (przed czerwcem 2006);Czujnik przyspieszenia bocznego -G200- (od lipca 2006);Czujnik przyspieszenia wzdłużnego -G251- (od lipca 2006);Jednostka sterująca ABS -J104- (Od lipca 2006).
2325Rozrusznik -B-;Pokładowa jednostka sterująca zasilaniem -J519-
2410-Reserve Kl. 15-;Jednostka sterująca regulacją akumulatora -J840-(od maja 2013 r.).
2530-Gniazdo 12-V -U5-

Bezpieczniki (SD) na uchwycie bezpiecznika D, pod siedzeniem kierowcy,  do maja 2011 r.  (5)

Bezpieczniki (SD) na uchwycie bezpiecznika D, pod siedzeniem kierowcy,  do maja 2011 r.  (5)

Bezpiecznik pod siedzeniem kierowcy w Volkswagen Crafter

NrAmpery [A]Opis
15Jednostka sterująca dla regulatora szyby wdrzwiach kierowcy -E512-;Przekaźnik podgrzewanej szyby tylnej -J9-(przed czerwcem 2006);Przekaźnik 2 dla podgrzewanej szyby tylnej -J868-(od lipca 2006).
230Silnik wycieraczki szyby tylnych lewych drzwi -V92-;Silnik wycieraczki szyby tylnej w drzwiachprawego skrzydła -V93-.
35Zegar preselekcji -E111-;Przełącznik położenia neutralnego skrzyni biegów -F365-;Jednostka sterująca wyświetlacza -J146-;Jednostka sterująca elektroniką obsługitelefonu komórkowego -J412-(do maja 2011 r.);Kamera cofania -R189-.
47.5Przełącznik kontroli prędkości roboczej -E261-(od lipca 2006 r.);Przełącznik ostrzegawczy przystawki odbioru mocy -F247-(od lipca 2006 r.);Przekaźnik podgrzewanej szyby tylnej -J9-(do czerwca 2006 r.);Jednostka sterująca detektora przyczepy -J345-;Jednostka sterująca tachografu – J621-(od lipca 2006).
55/10Dźwignia zmiany biegów -E313-;Zautomatyzowana ręczna jednostka sterującaskrzynią biegów -J514-
65Jednostka sterująca regulacją akumulatora -J840-(do maja 2013 r.);Element grzejny odpowietrznika skrzyni korbowej -N79-
710Podgrzewacz filtra paliwa -Z57-
85/10Przycisk mechanizmu przechylania -E223-;Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821-;Złącze 6-pinowe -T6ah- (od maja 2007);Złącze 7-pinowe -T7f- (Punkt sprzęgu windy załadowczej).
915Przełącznik wentylatora dachowego przestrzeniładunkowej -E534-;Przekaźnik systemu syreny -J408-.
1025-Interfejs do użytku zewnętrznego-
1115Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821-
1210Przekaźnik do konstrukcji specjalnych, zacisk 61 -J822-
1330/10Jednostka sterująca dmuchawą parownika -J349-(od maja 2007 do maja 2011);Przekaźnik kierunkowskazów montowanych na dachu -J436-(do maja 2007).
1420Jednostka sterująca detektora przyczepy -J345-(przed sierpniem 2006);9-stykowe złącze -T9b-(Wstępna konfiguracja mocowania przyczepy od września 2006);Gniazdo przyczepy -U10-(od września 2006).
1525Jednostka sterująca detektora przyczepy -J345-
167.5Jednostka sterująca układu wspomaganiaparkowania -J446-;Jednostka sterująca systemu monitorowaniaciśnienia w oponach -J502-
1725Jednostka sterująca do programowalnychfunkcji specjalnych -J820-.
1825Jednostka sterująca do programowalnychfunkcji specjalnych -J820-.
195/25Sterownik elektroniki dachowej -J528-
207,5 / 10Przekaźnik ciągłej cyrkulacji chłodziwa -J151-;Przekaźnik światła na wejściu i na nogi -J348-(od maja 2009).
2115/30Podgrzewany przekaźnik tylnej szyby -J9-
2215Przekaźnik podgrzewanej szyby tylnej -J9-(przed czerwcem 2006 r.);Przekaźnik 2 podgrzewanej szyby tylnej -J868-
2310/15Przełącznik oświetlenia obszaru ładunkowego -E481-(od listopada 2008 r.);Gniazdo 12 V 2 -U18-
2415Gniazdo 12 V 4 -U20-
2515Gniazdo 12 V 3 -U19-
2625Pomocniczy moduł sterujący nagrzewnicą -J364-
2720/25Pomocniczy moduł sterujący nagrzewnicą -J364-;Jednostka sterująca 2 do dodatkowego ogrzewania -J824-
2830/40Jednostka sterująca dmuchawą parownika -J349-(przed kwietniem 2007 r.);Przekaźnik pompy hydraulicznej skrzyni biegów -J510-(od maja 2007 r.).
2915Zautomatyzowana ręczna jednostka sterującaskrzynią biegów -J514-
3040Przekaźnik pompy hydraulicznej skrzyni biegów -J510-(przed kwietniem 2007 r.);Jednostka sterująca regulacją akumulatora -J840-
3130/15Sterownik tylnej dmuchawy świeżego powietrza -J391- ;Sterownik lewych drzwi przesuwnych -J558- ;Tylna dmuchawa świeżego powietrza -V80-.
325Jednostka sterująca monitorowania akumulatora -J367-
3315Sterownik prawych drzwi przesuwnych -J731-
3415Jednostka sterująca podgrzewaczem czynnikaredukującego -J891-(od kwietnia 2009).
3515/3Jednostka sterująca podgrzewaczem czynnikaredukującego -J891-(od kwietnia 2009).
36Nieużywany

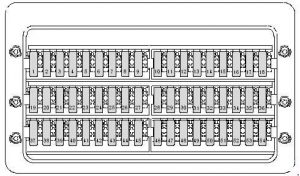

Bezpieczniki (SD) na uchwycie bezpiecznika D, pod siedzeniem kierowcy,  od maja 2011 r.  (5)

Bezpieczniki (SD) na uchwycie bezpiecznika D, pod siedzeniem kierowcy,  od maja 2011 r.  (5)

Bezpiecznik znajdujący się pod siedzeniem kierowcy w Volkswagen Crafter

NrAmpery [A]Opis
15Jednostka sterująca dla regulatora szyby wdrzwiach kierowcy -E512-;Przekaźnik ogrzewania tylnej szyby 2 -J868-.
230Silnik wycieraczki szyby tylnych lewych drzwi -V92-;Silnik wycieraczki szyby tylnej w drzwiachprawego skrzydła -V93-.
35Zegar preselekcji -E111-;Przełącznik położenia neutralnego skrzyni biegów -F365-;Wyświetlacz -J145-;Kamera cofania -R189-
47.5Przełącznik kontroli prędkości roboczej -E261-;Wyłącznik ostrzegawczy przystawki odbioru mocy -F247-;Jednostka sterująca detektora przyczepy -J345-;Jednostka sterująca tachografu -J621-.
55/10Dźwignia zmiany biegów -E313-;Automatyczna jednostka sterująca skrzynią biegów -J514-;Przełącznik styku maski -F266- (od listopada 2011 r.).
65/10Element grzejny do odpowietrznika skrzyni korbowej -N79-;Sterownik regulacji akumulatora -J840-.(od maja 2011 do maja 2013)
710Podgrzewacz filtra paliwa -Z57-
85/10Przycisk mechanizmu przechylania -E223-;Jednostka sterująca wspomaganiem parkowania -J446-(od maja 2013);Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821-(do listopada 2011);Złącze 6-pinowe -T6ah-;Złącze 7-pinowe -T7f- (Winda załadowcza punkt sprzężenia).
915Przełącznik wentylatora dachowego  przestrzeni ładunkowej -E534-(przed listopadem 2011 r.);Przekaźnik systemu syreny -J408- (przed listopadem 2011 r.)
1025
1115Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821-
1210Przekaźnik do konstrukcji specjalnych, zacisk 61 -J822-
13Nieużywany
1420Złącze 9-stykowe -T9b-(Wstępna konfiguracja mocowania przyczepy);Gniazdo przyczepy -U10-
1525Jednostka sterująca detektora przyczepy -J345-
167.5Jednostka sterująca układu wspomagania parkowania -J446-;Jednostka sterująca systemu monitorowaniaciśnienia w oponach -J502-
1725Jednostka sterująca do programowalnychfunkcji specjalnych -J820-
1825Jednostka sterująca do programowalnychfunkcji specjalnych -J820-
195/25Sterownik elektroniki dachowej -J528-
207,5 / 10Przekaźnik ciągłej cyrkulacji chłodziwa -J151-;Przekaźnik światła na wejściu i na nogi -J348-
2130Podgrzewany przekaźnik tylnej szyby -J9-
2215Podgrzewany przekaźnik tylnej szyby 2 -J868-
2310/15Przełącznik oświetlenia obszaru ładunkowego -E481-;Gniazdo 12 V 2 -U18-
2415Gniazdo 12 V 4 -U20-
2515Gniazdo 12 V 3 -U19-
2625Pomocniczy moduł sterujący nagrzewnicą -J364-
2720/25Pomocniczy moduł sterujący nagrzewnicą -J364-;Jednostka sterująca 2 do dodatkowego ogrzewania -J824-
2840/30Przekaźnik pompy hydraulicznej skrzyni biegów -J510-;Przekaźnik rozrusznika 1 -J906-
2915Zautomatyzowana ręczna jednostka sterującaskrzynią biegów -J514-.
305Jednostka sterująca regulacją akumulatora -J840-
3130/15Sterownik lewych drzwi przesuwnych -J558- (od maja 2012 r.);Tylny sterownik dmuchawy świeżego powietrza -J391-;Tylna dmuchawa świeżego powietrza -V80-
325Jednostka sterująca monitorowania akumulatora -J367-
3315/30 / 7,5Nieużywany
Sterownik prawych drzwi przesuwnych -J731-(od maja 2012 r.);Przekaźnik blokady 1 do skrzynki rozdzielczej -J1010-(od stycznia 2012 r.);Przekaźnik blokady 2 do skrzynki rozdzielczej -J1011-(od stycznia 2012 r.);Przekaźnik blokady 3 do skrzynki rozdzielczej – J1012-(od stycznia 2012 r.);Sprężarka sprężonego powietrza -V534 –(od stycznia 2012 r.)
3415 / 7.5Jednostka sterująca nagrzewnicy czynnika redukującego -J891-;Wyłącznik blokady mechanizmuróżnicowego skrzynki rozdzielczej -F99-(od stycznia 2012 r.);Wyłącznik blokady mechanizmuróżnicowego zespołu napędowego tylnej osi -F100-(od stycznia 2012 r.);Przełącznik blokady mechanizmuróżnicowego przedniego mostu napędowego -F101-(od stycznia 2012).
3515/3Jednostka sterująca nagrzewnicą czynnika redukującego -J891-;Jednostka sterująca zabezpieczającasprężarkę sprężonego powietrza -J1013-(od stycznia 2012 r.)
365Nieużywany (do stycznia 2012 r.);Wyłącznik ciśnieniowy sprężonego powietrza -F503-(od stycznia 2012 r.)
37Nieużywany
38Nieużywany
397,5 / 15Przełącznik wentylatora dachowegodo przewietrzania przestrzeni ładunkowej -E534-(od listopada 2011);Przekaźnik systemu syreny -J408- (od listopada 2011).
40Nieużywany
41Nieużywany
4230Jednostka sterująca dmuchawą parownika -J349-
43Nieużywany
44Nieużywany
45Nieużywany
46Nieużywany
47Nieużywany
48Nieużywany
49Nieużywany
50Nieużywany
51Nieużywany
52Nieużywany
53Nieużywany
54Nieużywany
55Nieużywany
56Nieużywany

Pojedyncze bezpieczniki pod siedzeniem kierowcy (bezpieczniki  do pojazdów specjalnych do maja 2013 r. )

Pojedyncze bezpieczniki pod siedzeniem kierowcy (bezpieczniki  do pojazdów specjalnych do maja 2013 r. )

A – Bezpiecznik mechanizmu wywrotu -S186- do sierpnia 2006 r.
A – Bezpiecznik 1 (30) -S204- (zwalniacz / drugi akumulator)
A – Bezpiecznik 2 (30) -S205- po wrześniu 2006 r. (Winda załadowcza / wywrotka trójstronna / Retarder)
A – Główny bezpiecznik dla wielu konfiguracji sprzętu -S245- Do sierpnia 2006

Pojedyncze bezpieczniki pod siedzeniem kierowcy (bezpieczniki  do pojazdów specjalnych po maju 2013)

A – Bezpiecznik 1 (30) -S204- (zwalniacz / drugi akumulator)
A – Bezpiecznik 2 (30) -S205- (winda załadowcza / wywrotka trójstronna / zwalniacz)

Bezpiecznik 1 -S131- w Volkswagen Crafter

A – Bezpiecznik świateł do jazdy dziennej -S220- (tylko Achleitner)
B – Bezpiecznik 1 -S131- (sprężarka sprężonego powietrza)

Bezpiecznik napięcia zasilania zacisku 30 -S190- (1)

A – Bezpiecznik napięcia zasilania zacisku 30 -S190- (na odcinku linii między alternatorem a rozrusznikiem)
