Abarth Grande Punto (2007 – 2010) – schemat bezpieczników
Abarth Grande Punto (2007 – 2010) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009, 2010
Lokalizacja bezpieczników
Bezpieczniki w Abarth Grande Punto (2007 – 2010) pogrupowane są w trzech skrzynkach bezpieczników znajdujących się w w desce rozdzielczej, w komorze silnika i wewnątrz bagażnika (po stronie lewej).

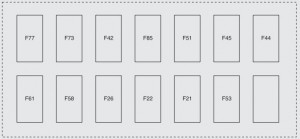

Skrzynka bezpieczników deska rozdzielcza Abarth Grande Punto (2007 – 2010)
| Odbiorniki | Bezpiecznik | Prąd [A] |
| Nie występuje | F44 | — |
| Zasilanie z + akumulatora zestawu wskaźników, gniazdka diagnostycznego EOBD | F45 | 10 |
| Zasilanie z + akumulatora radioodtwarzacza, centralki systemu głośnomówiącego z rozpoznaniem głosu i technologią Bluetooth® | F51 | 15 |
| Zasilanie z + akumulatora wyłącznika zapłonu | F85 | 7,5 |
| Zasilanie pompy elektrycznej spryskiwaczy szyby przedniej, spryskiwacza szyby tylnej | F42 | 20 |
| Zasilanie siłownika zwalniania pokrywy bagażnika | F73 | 15 |
| Zasilanie siłowników silników blokowania drzwi, siłowników silników dead lock | F77 | 20 |
| Nie występuje | — | — |
| Zasilanie przedniej lampy sufitowej, tylnej lampy sufitowej, lampy oświetlenia komory bagażnika, lamp w drzwiach, lampy nad daszkiem przeciwsłonecznym | F53 | 10 |
| Zasilanie z + kluczyka centralki sterującej systemem elektrycznego wspomagania kierownicy | F21 | 7,5 |
| Zasilanie z + kluczyka zestawu wskaźników, wyłącznika pedału hamulca (obwód sterujący światłami stop), wyłącznika pedału sprzęgła. | F22 | 7,5 |
| Zasilanie z + kluczyka centralki sterującej systemem hamulcowym, systemu VDC, wyłącznika pedału hamulca. | F26 | 7,5 |
| Zasilanie z + kluczyka centralki sterującej systemem air bag | F58 | 10 |
| Zasilanie z + kluczyka podświetlenia zespołu sterowań bocznych, podświetlenia zespołu sterowań w kierownicy, zespołu sterowań środkowego (podświetlenie i zarządzanie sterowaniem ASR) | F61 | 7,5 |
| Zasilanie z + kluczyka podświetlenia zespołu sterowań w lampie sufitowej, zespołu sterowań ogrzewania siedzeń przednich (podświetlenie i sterowanie systemu), czujnik deszczu | F61 | 7,5 |
| Zasilanie z + kluczyka centralki sterowania systemu dachu otwieranego elektrycznie, centralki elektronicznej kontroli czujnika ciśnienia w oponach, centralki systemu głośnomówiącego z rozpoznaniem głosu i technologią Bluetooth, sterowania systemu pomocy w parkowaniu | F61 | 7,5 |
Skrzynka bezpieczników w komorze silnika w Abarth Grande Punto (2007 – 2010)
| Odbiorniki | Bezpiecznik | Prąd |
| Zasilanie z + akumulatora centralki body computer w desce rozdzielczej | F2 | 60 |
| Zasilanie z + akumulatora systemu hamulcowego (pompa elektryczna) | F4 | 40 |
| Zasilanie z+ akumulatora systemu hamulcowego (elektrozawory) | F5 | 30 |
| Zasilanie elektrowentylatora chłodnicy silnika (niska prędkość) (silniki 1.2 i 1.4). | F12 | 20 |
| Zasilanie elektrowentylatora chłodnicy silnika (niska prędkość) (silniki 1.3 Multijet wersje z nagrzewnicą) | F12 | 30 |
| Zasilanie elektrowentylatora chłodnicy silnika (niska/średnia prędkość) (silniki 1.3 Multijet wersje z klimatyzacją) | F12 | 40 |
| Zasilanie elektrowentylatora chłodnicy silnika (silniki 1.9 Multijet wersje z klimatyzacją) | F12 | 40 |
| Zasilanie elektrowentylatora chłodnicy silnika (wysoka prędkość) (silniki 1.2 i 1.4) | F13 | 30 |
| Zasilanie elektrowentylatora chłodnicy silnika (wysoka prędkość) (silniki 1.3 Multijet wersje z nagrzewnicą) | F13 | 40 |
| Zasilanie elektrowentylatora chłodnicy silnika (wysoka prędkość) (silniki 1.3 Multijet wersje z klimatyzacją) | F13 | 60 |
| Zasilanie elektrowentylatora chłodnicy silnika (wysoka prędkość) (silniki 1.3 Multijet wersje z klimatyzacją) | F13 | 40 |
| Zasilanie światła mijania w reflektorze lewym, system korektora świateł reflektorów | F14 | 10 |
| Zasilanie światła mijania w reflektorze prawym | F15 | 10 |
| Zasilanie światła drogowego w reflektorze lewym | F16 | 10 |
| Zasilanie światła drogowego w reflektorze prawym | F17 | 10 |
| Zasilanie elektrowentylatora wnętrza nadwozia | F18 | 40 |
| Zasilanie z + kluczyka centralki kontroli silnika | F20 | 7,5 |
| Zasilanie z + kluczyka zespołu sterowania chłodzenia wnętrza, centralki elektronicznej zarządzającej automatycznym ruchem szyby po stronie kierowcy, ruchem lusterek wstecznych zewnętrznych | F24 | 7,5 |
| Nie występuje | F25 | — |
| Zasilanie obciążeń pośrednich systemu kontroli silnika | F27 | 15 |
| Zasilanie obciążeń głównych systemu kontroli silnika (cewki zapłonowe, wtryskiwacze, centralka kontroli silnika wersji Multijet) | F28 | 15 |
| Zasilanie centralki kontroli silnika (silnik 1.4) | F29 | 10 |
| Zasilanie elektrycznej pompy paliwa | F30 | 15 |
| Zasilanie przednich świateł przeciwmgielnych | F31 | 15 |
| Zasilanie elektrycznej pompy spryskiwaczy reflektorów | F32 | 30 |
| Zasilanie sygnału dźwiękowego jednotonowego | F33 | 15 |
| Zasilanie sprężarki klimatyzacji | F34 | 7,5 |
| Zasilanie rozrusznika (elektromagnes + 50) | F35 | 30 |
| Zasilanie elektrozaworu rozdzielającego zasilanie (silnik 1.4) | F36 | 7,5 |
| Zasilanie z + akumulatora zespołu sterowania chłodzenia wnętrza | F38 | 7,5 |
| Zasilanie z + akumulatora centralki kontroli silnika | F43 | 7,5 |
| Zasilanie gniazdka prądowego w kabinie | F54 | 20 |
| Zasilanie z + kluczyka świateł cofania, centralki podgrzewania świec żarowych, przepływomierza powietrza, czujnika obecności wody w oleju napędowym | F59 | 10 |
| Zasilanie ogrzewanej szyby tylne | F69 | 10 |
| Zasilanie oporników odmrażania lusterek wstecznych zewnętrznych | F70 | 10 |
| Zasilanie silnika podnośnika szyby w drzwiach przednich po stronie pasażera | F85 | 20 |
| Zasilanie silnika podnośnika szyby w drzwiach przednich po stronie kierowcy | F86 | 20 |
| Nie występuje | FS2 | — |
| Nie występuje | FS4 | — |

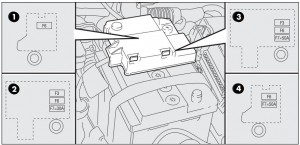

Skrzynka bezpieczników na biegunie dodatnim akumulatora w Abarth Grande Punto (2007 – 2010)
| Odbiorniki | Bezpiecznik | Prąd [A] |
| Zasilanie z + akumulatora skrzynki bezpieczników w komorze bagażnika | F3 | 60 |
| Zasilanie z + akumulatora systemu silnika elektrycznej przekładni kierownicy | F6 | 70 |
| Zasilanie z + akumulatora systemu podgrzewania świec żarowych (silniki Multijet) | F7 | 50 |

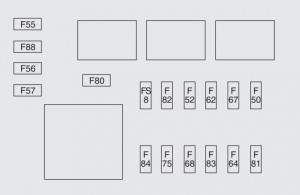

Skrzynka bezpieczników w komorze bagażnika w Abarth Grande Punto (2007 – 2010)
| Odbiorniki | Bezpiecznik | Prąd [A] |
| Nie występuje | F55 | — |
| Nie występuje | F88 | — |
| Nie występuje | F58 | — |
| Zasilanie siłownika regulacji lędźwiowej w siedzeniu przednim po stronie kierowcy | F57 | 10 |
| Zasilanie gniazdka prądowego w komorze bagażnika | F80 | 20 |
| Nie występuje | F84 | — |
| Nie występuje | F75 | — |
| Zasilanie zespołu ogrzewania siedzenia przedniego po stronie kierowcy | F58 | 10 |
| Zasilanie zespołu ogrzewania siedzenia przedniego po stronie pasażera | F83 | 10 |
| Zasilanie z + akumulatora silnika podnośnika szyby w drzwiach tylnych prawych | F64 | 20 |
| Zasilanie z + akumulatora silnika podnośnika szyby w drzwiach tylnych lewych | F81 | 20 |
| Nie występuje | FS8 | — |
| Nie występuje | F82 | — |
| Nie występuje | F52 | — |
| Zasilanie z + akumulatora centralki sterującej kontrolą ciśnienia w oponach | F62 | 10 |
| Zasilanie z + akumulatora wzmacniacza subwoofer systemu audio hi-fi | F67 | 20 |
| Zasilanie z + akumulatora systemu dachu otwieranego elektrycznie | F50 | 20 |
UWAGA: Opisy bezpieczników mogą się różnić w zależności od roku produkcji auta, wersji silnika i wyposażenia.
