Alfa Romeo 147 FL (2005 – 2010) – schemat bezpieczników
Alfa Romeo 147 FL (2005 – 2010) – schemat skrzynki bezpieczników
Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010
Lokalizacja bezpieczników w Alfa Romeo 147 FL (2005 – 2010)
Bezpieczniki w samochodzie pogrupowane są w trzech skrzynkach bezpieczników znajdujących się w w desce rozdzielczej, obok akumulatora i na biegunie dodatnim akumulatora.

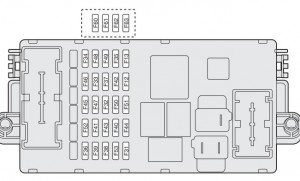

Skrzynka bezpieczników w desce rozdzielczej

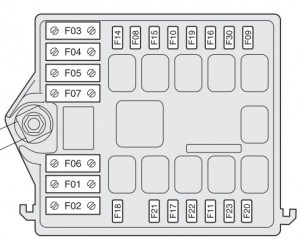

Skrzynka bezpieczników obok akumulatora

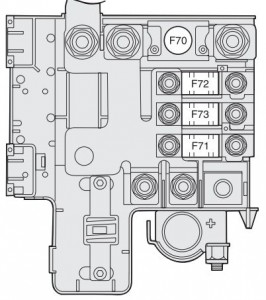

Skrzynka bezpieczników na biegunie dodatnim akumulatora
Zbiorcza tabela bezpieczników
| Światła | Lokalizacja | Bezpiecznik | Prąd [A] |
| Światła awaryjne | Deska rozdzielcza | F53 | 10 |
| Światło mijania prawe | Deska rozdzielcza | F12 | 10 |
| Światło mijania lewe | Deska rozdzielcza | F13 | 10 |
| Światło drogowe prawe | Akumulator | F14 | 15 |
| Światło drogowe lewe | Akumulator | F15 | 10 |
| Przednie światła przeciwmgielne | Akumulator | F30 | 15 |
| Światła stop | Deska rozdzielcza | F37 | 10 |
| Światła cofania | Deska rozdzielcza | F35 | 7,5 |
| +30 światła kierunkowskazów | Deska rozdzielcza | F53 | 10 |
| Urządzenia | Rysunek | Bezpiecznik | Prąd [A] |
| Pompa skrzyni biegów Selespeed / Easy Speed | Akumulator | F03 (MAXI-FUSE) | 30 |
| Nagrzewnica dodatkowa | Akumulator (biegun dodatni) | F73 (MAXI-FUSE) | 30 |
| Korektor ustawienia świateł reflektorów | Deska rozdzielcza | F13 | 10 |
| Klimatyzacja | Deska rozdzielcza | F31 | 7,5 |
| Klimatyzacja | Deska rozdzielcza | F39 | 15 |
| Sprężarka klimatyzacji | Akumulator | F19 | 7,5 |
| Cewki przekaźnika zespołu ogrzewania i wentylacji | Deska rozdzielcza | F31 | 7,5 |
| Zasilanie poprzez wyłącznik zapłonu +30 | Deska rozdzielcza | F32 | 15 |
| Skrzynia biegów Selespeed / Easy Speed | Deska rozdzielcza | F32 | 15 |
| Skrzynia biegów Selespeed / Easy Speed | Deska rozdzielcza | F51 | 15 |
| Radioodtwarzacz | Deska rozdzielcza | F39 | 15 |
| Nawigator | Deska rozdzielcza | F39 | 15 |
| Wycieraczka szyby tylnej | Deska rozdzielcza | F52 | 15 |
| Tylny lewy podnośnik szyb | Deska rozdzielcza | F33 | 20 |
| Tylny prawy podnośnik szyb | Deska rozdzielcza | F34 | 20 |
| Tylna szyba ogrzewana | Deska rozdzielcza | F40 | 30 |
| Spryskiwacz szyby przedniej – spryskiwacz szyby tylnej (pompa dwukierunkowa) | Deska rozdzielcza | F43 | 30 |
| Zapalniczka | Deska rozdzielcza | F44 | 20 |
| Siedzenia ogrzewane elektrycznie | Deska rozdzielcza | F45 | 15 |
| Lusterka wsteczne zewnętrzne ogrzewane – dysze ogrzewane | Deska rozdzielcza | F41 | 7,5 |
| Sterowanie cruise control | Deska rozdzielcza | F35 | 7,5 |
| Zamek centralny | Deska rozdzielcza | F38 | 20 |
| Spryskiwacze reflektorów | Akumulator | F09 | 20 |
| Obwody servizi+30 | Deska rozdzielcza | F39 | 15 |
| Obwody główne servizi (wtrysk elektroniczny) | Akumulator | F17 | 7,5 |
| Obwody pośrednie servizi (wtrysk elektroniczny) | Akumulator | F11 | 15 |
| Obwody pośrednie servizi | Deska rozdzielcza | F49 | 7,5 |
| Czujniki objętościowe | Deska rozdzielcza | F39 | 15 |
| Czujniki instalacji VDC | Deska rozdzielcza | F42 | 7,5 |
| Czujnik kąta skrętu | Deska rozdzielcza | F42 | 7,5 |
| Gniazdko diagnostyczne układu EOBD | Deska rozdzielcza | F39 | 15 |
| Przystosowanie do zamontowania telefonu komórkowego | Deska rozdzielcza | F39 | 15 |
| Zasilanie centralki drzwi po stronie kierowcy | Deska rozdzielcza | F47 | 20 |
| Zasilanie centralki drzwi po stronie pasażera | Deska rozdzielcza | F48 | 20 |
| Podświetlenie sterowań | Deska rozdzielcza | F49 | 7,5 |
| Podświetlenie sterowań klimatyzacji | Deska rozdzielcza | F35 | 7,5 |
| Zestaw wskaźników | Deska rozdzielcza | F37 | 10 |
| Zestaw wskaźników | Deska rozdzielcza | F53 | 10 |
| Centralka drzwi po stronie kierowcy | Deska rozdzielcza | F39 | 15 |
| Centralka ABS | Deska rozdzielcza | F42 | 7,5 |
| Centralka ABS | Akumulator | F04 (MAXI-FUSE) | 50 |
| Skrzynka bezpieczników w desce rozdzielczej | Akumulator | F02 (MAXI-FUSE) | 50 |
| Centralka w bagażniku | Deska rozdzielcza | F39 | 15 |
| Centralka poduszki powietrznej | Deska rozdzielcza | F50 | 7,5 |
| Centralka wtrysku elektronicznego +30 | Akumulator | F18 | 7,5 |
| Centralka w komorze silnika (wersje benzynowe) | Akumulator (biegun dodatni) | F70 (MEGA-FUSE) | 125 |
| Centralka w desce rozdzielczej | Akumulator (biegun dodatni) | F71 (MAXI-FUSE) | 70 |
| Centralka ewentualnej przyczepy | Deska rozdzielcza | F36 | 10 |
| Elektrowentylator klimatyzacji | Akumulator | F05 (MAXI-FUSE) | 40 |
| Elektrowentylator chłodnicy (1 prędkość – wersje benzynowe) | Akumulator | F06 (MAXI-FUSE) | 30 |
| Elektrowentylator chłodnicy (2 prędkość – wersje benzynowe | Akumulator | F07 (MAXI-FUSE) | 50 |
| Sygnał dźwiękowy | Akumulator | F10 | 15 |
| Pompa paliwa | Akumulator | F21 | 15 |
| Wtryskiwacze (wersje benzynowe) | Akumulator | F22 | 15 |
| Cewki zapłonowe | Akumulator | F21 | 15 |
| Elektryczne otwarcie pokrywy bagażnika | Deska rozdzielcza | F60(*) | 25 |
| Układ wtrysku elektronicznego | Akumulator | F16 | 7,5 |
| Układ Bose | Deska rozdzielcza | F61(*) | 15 |
| Układ Bose | Deska rozdzielcza | F62(*) | 20 |
| Dach otwierany | Deska rozdzielcza | F63(*) | 20 |
| Dach otwierany | Deska rozdzielcza | F46 | 15 |
| Nagrzewnica dodatkowa | Akumulator | F08 | 30 |
| Wyłącznik zapłonu | Akumulator (biegun dodatni) | F72 (MAXI-FUSE) | 30 |
| Świece żarowe (wersje JTD) | Akumulator | F01 (MAXI-FUSE) | 50 |
| Ogrzewany filtr oleju napędowego (wersje JTD) | Akumulator | F20 | 20 |
| Centralka w komorze silnika (wersje JTD) | Akumulator (biegun dodatni) | F70 (MEGA-FUSE) | 150 |
| Elektrowentylator chłodnicy (pierwsza prędkość – wersje JTD) | Akumulator | F06 (MAXI-FUSE) | 40 |
| Elektrowentylator chłodnicy (druga prędkość – wersje JTD) | Akumulator | F07 (MAXI-FUSE) | 60 |
| Wtryskiwacze (wersje JTD) | Akumulator | F22 | 20 |
(*) Bezpiecznik znajdujący się za skrzynką bezpieczników w desce rozdzielczej na wsporniku dodatkowym
UWAGA: Opisy bezpieczników mogą się różnić w zależności od roku produkcji auta, wersji silnika i wyposażenia
