Alfa Romeo 159 (2005 – 2011) – schemat bezpieczników

Alfa Romeo 159 (2005 – 2011) schemat bezpieczników

Alfa Romeo 159 (2005 – 2011) – bezpieczniki schemat

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011

Projektant: Giorgetto Giugiaro

Miejsce produkcji: Pomigliano d’Arca (Włochy)

Skrzynka bezpieczników w desce rozdzielczej w Alfa Romeo 159 (2005 – 2011)

Deska rozdzielcza bezpieczniki w Alfa Romeo 159 (2005 – 2011)

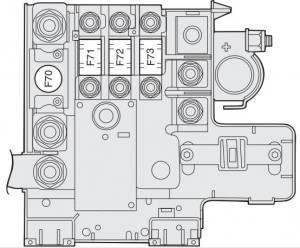

Skrzynka bezpieczników na biegunie dodatnim akumulatora w Alfa Romeo 159 (2005 – 2011)

Bezpieczniki biegun dodatni akumulatora Alfa Romeo 159 (2005 – 2011)

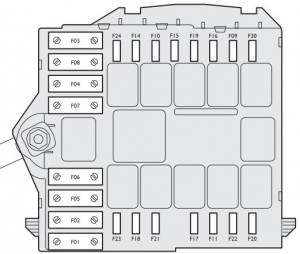

Skrzynka bezpieczników obok akumulatora Alfa Romeo 159 (2005 – 2011)

Skrzynka bezpieczników obok akumulatora w Alfa Romeo 159 (2005 – 2011)

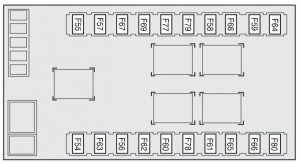

Skrzynka bezpieczników w bagażniku (po stronie lewej) w Alfa Romeo 159 (2005 – 2011)

Skrzynka bezpieczników w bagażniku (po stronie lewej) w Alfa Romeo 159 (2005 – 2011)

Zbiorcza tabela bezpieczników w Alfa Romeo 159 (2005 – 2011)

ŚwiatłaBezpiecznikPrąd [A]Lokalizacja
Światło drogowe praweF1410Akumlator
Światło drogowe leweF1510Akumlator
Światło mijania praweF1215Deska rozdzielcza
Światło mijania leweF1315Deska rozdzielcza
Przednie światła przeciwmgielneF3015Akumlator
Tylne światła przeciwmgielneF357,5Deska rozdzielcza
Trzecie światło stopF3710Deska rozdzielcza
Lampa sufitowa przednia/tylnaF3910Deska rozdzielcza
Lampa sufitowa przedniaF497,5Deska rozdzielcza
KierunkowskazyF5310Deska rozdzielcza
Światła awaryjneF5310Deska rozdzielcza
OdbiornikiBezpiecznikPrąd [A]Lokalizacja
Skrzynka bezpieczników w komorze silnikaF70 (MEGA-FUSE)150Akumulator (biegun dodatni)
Skrzynka bezpieczników w desce rozdzielczejF7170Akumulator (biegun dodatni)
Centralka ogrzewania paliwa (wersje diesel)F7360Akumulator (biegun dodatni)
Skrzynka bezpieczników w bagażnikuF01 (MAXI-FUSE)70Akumlator
Skrzynka bezpieczników w desce rozdzielczejF01 (MAXI-FUSE)70Akumlator
Elektrowentylator klimatyzacjiF02 (MAXI-FUSE)40Akumlator
Elektryczna blokada kierownicyF03 (MAXI-FUSE)20Akumlator
Węzeł hamulców (pompa)F04 (MAXI-FUSE)40Akumlator
Węzeł hamulców (elektrozawór)F05 (MAXI-FUSE)40Akumlator
Elektrowentylator chłodnicy (niska prędkość)F06 (MAXI-FUSE)40Akumlator
Elektrowentylator chłodnicy (wysoka prędkość)F07 (MAXI-FUSE)50Akumlator
Spryskiwacze reflektorówF0920Akumlator
Sygnały dźwiękoweF1015Akumlator
Różne servizi pośrednie wtrysku elektronicznegoF1115Akumlator
+ INT dla instalacji wtrysku elektronicznegoF167,5Akumlator
Servizi główne wtrysku elektronicznegoF1710Akumlator
Węzeł kontroli silnikaF1815Akumlator
Sprężarka klimatyzacjiF197,5Akumlator
Ogrzewanie szyby przedniejF2020Akumlator
Zasilanie pompy paliwaF2120Akumlator
Cewka zapłonowa/wtryskiwacze (wersje benzynowe)F2215Akumlator
Servizi główne wtrysku elektronicznego (wersje diesel)F2220Akumlator
Zasilanie radioodtwarzacza/System radionawigacjiF2315Akumlator
Węzeł Body Computer/Cewka spryskiwaczy reflektorówF317,5Deska rozdzielcza
Węzeł drzwi kierowcy/Węzeł drzwi pasażera/ urządzenie wyłącznika zapłonuF3215Deska rozdzielcza
Podnośnik szyby tylny lewyF3320Deska rozdzielcza
Podnośnik szyby tylny prawyF3420Deska rozdzielcza
Czujnik obecności wody w filtrze oleju napędowego/ przepływomierz powietrzaF357,5Deska rozdzielcza
Wyłącznik świateł stopu/zespół wyłączników na tunelu środkowymF357,5Deska rozdzielcza
Cruise ControlF357,5Deska rozdzielcza
Czujnik AQSF357,5Deska rozdzielcza
Zasilanie węzła bagażnika/węzeł drzwi przednichF3620Deska rozdzielcza
Węzeł zestawu wskaźnikówF3710Deska rozdzielcza
Centralka reflektorów przednich/Zasilanie centralki reflektorów o wyładowaniu gazowym (Bixenon) (gdzie przewidziano)F3710Deska rozdzielcza
Motoreduktor blokowania/odblokowania bagażnikaF3815Deska rozdzielcza
Gniazdko diagnostyczne systemu EBDF3910Deska rozdzielcza
Centralka systemu kontroli ciśnienia w oponachF3910Deska rozdzielcza
Przystosowanie do telefonu komórkowegoF3910Deska rozdzielcza
Centralka syreny alarmu (gdzie przewidzianoF3910Deska rozdzielcza
KlimatyzacjaF3910Deska rozdzielcza
Ogrzewana szyba tylnaF4030Deska rozdzielcza
Odmrażanie dysz spryskiwaczy szyby przedniej/szyby tylneF417,5Deska rozdzielcza
Odmrażanie lusterek wstecznych ogrzewanychF417,5Deska rozdzielcza
Zasilanie węzła hamulców (ABS/VDC) – Węzeł Kąta Skrętu – Czujnik odchyleniaF427,5Deska rozdzielcza
Wycieraczki/spryskiwacze szyby przednieF4330Deska rozdzielcza
Zapalniczka przednia na tunelu środkowymF4410Deska rozdzielcza
Centralka dachu otwieranego (zasłona)F4520Deska rozdzielcza
Dach otwieranyF4620Deska rozdzielcza
Podnośnik szyby przedni lewyF4720Deska rozdzielcza
Podnośnik szyby przedni prawy/centralka sterująca drzwi po stronie pasażeraF4830Deska rozdzielcza
System nawigacjiF497,5Deska rozdzielcza
Centralka czujnika deszczuF497,5Deska rozdzielcza
Węzeł kierownicyF497,5Deska rozdzielcza
Dach otwieranyF497,5Deska rozdzielcza
Przyciski sterujące w desce rozdzielczejF497,5Deska rozdzielcza
Centralka alarmu objętościowegoF497,5Deska rozdzielcza
Węzeł czujników parkowaniaF497,5Deska rozdzielcza
Zespół sterowań na tunelu środkowymF497,5Deska rozdzielcza
Podświetlenie sterowań siedzeń przednichF497,5Deska rozdzielcza
Servizi w szybie przednieF497,5Deska rozdzielcza
Przystosowanie do telefonu komórkowegoF497,5Deska rozdzielcza
Przycisk START/STOPF497,5Deska rozdzielcza
Układ Air BagF507,5Deska rozdzielcza
Centralka systemu kontroli ciśnienia w oponachF517,5Deska rozdzielcza
Układ przystosowania radioodtwarzaczaF517,5Deska rozdzielcza
Wycieraczka/spryskiwacz szyby tylnejF5215Deska rozdzielcza
Zapalniczka tylnaF5215Deska rozdzielcza
Węzeł zestawu wskaźnikówF5310Deska rozdzielcza
Wzmacniacz radioodtwarzacza z DSPF5430Bagażnik
Ruch siedzenia przedniego lewegoF5625Bagażnik
Ogrzewanie siedzenia przedniego lewegoF577,5Bagażnik
Ruch siedzenia przedniego prawegoF6025Bagażnik
Wzmacniacz na półce tylneF6115Bagażnik
Ogrzewanie siedzenia przedniego prawegoF677,5Bagażnik
WolnyF58Bagażnik
WolnyF59Bagażnik
WolnyF62Bagażnik
WolnyF63Bagażnik
WolnyF64Bagażnik
WolnyF66Bagażnik
WolnyF68Bagażnik
WolnyF69Bagażnik
WolnyF77Bagażnik
WolnyF78Bagażnik
WolnyF79Bagażnik
WolnyF80Bagażnik

UWAGA: Opisy bezpieczników mogą się różnić w zależności od roku produkcji auta, wersji silnika i wyposażenia

Napisane przez papas99
