Alfa Romeo 166 FL (2003 – 2007) skrzynka bezpieczników
Alfa Romeo 166 FL (2003 – 2007) – schemat skrzynki bezpieczników
Rok produkcji: 2003, 2004, 2005, 2006, 2007
Miejsce produkcji: Rivalta di Torino (Włochy) i Turyn (Włochy)
Projektant: Walter de’Silva
Alfa Romeo 166 FL (2003 – 2007) – Bezpieczniki i przekaźniki w skrzynce bezpieczników

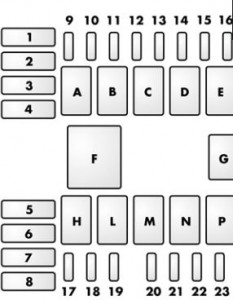

Bezpieczniki i przekaźniki w komorze silnika Alfa Romeo 166 FL (2003 – 2007)
Przekaźniki | Opis |
A | Przekaźnik świateł mijania |
B | Przekaźnik elektrowentylatora klimatyzacji |
C | Przekaźnik sygnałów dźwiękowych |
D | Przekaźnik przednich świateł przeciwmgielnych |
E | Przekaźnik automatycznej elektronicznej skrzyni biegów (wersje Sportronic). |
F | Wersje benzynowe (z jednym wentylatorem): przekaźnik elektrowentylatora chłodnicy silnika (wysoka prędkość) Wersje JTD (z dwoma wentylatorami): przekaźnik elektrowentylatora chłodnicy silnika (wysoka prędkość) |
G | Przekaźnik sprężarki układu klimatyzacji. |
H | Wersje benzynowe: przekaźnik elektrowentylatora chłodnicy silnika (niska prędkość) Wersje JTD (z dwoma wentylatorami): przekaźnik elektrowentylatora chłodnicy silnika (wysoka prędkość) |
L | Przekaźnik pompy paliwa |
M | Przekaźnik główny wtrysku elektronicznego |
N | Przekaźnik rozrusznika. |
P | Przekaźnik nagrzewnicy filtra oleju napędowego (wersje JTD) Wersje JTD (z dwoma wentylatorami): przekaźnik elektrowentylatora chłodnicy silnika (niska prędkość) |

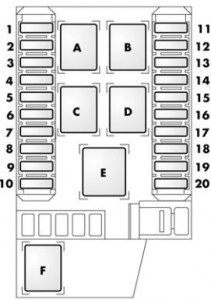

Bezpieczniki i przekaźniki w komorze bagażnika w Alfa Romeo 166 FL (2003 – 2007)
Przekaźnik | Opis |
A | Przekaźnik siłownika przysłony mieszania powietrza, centralki klimatyzacji, kontroli nagrzewnicy dodatkowej (wersje JTD) |
B | Przekaźnik ogrzewanej szyby tylnej |
C | Przekaźnik podświetlenia sterowań siedzeń ogrzewanych, lusterko wsteczne wewnętrzne elektrochromatyczne, lampa oświetlenia daszka przeciwsłonecznego, czujnik deszczu, centralka czujników parkowania, podświetlenie sterowań lusterek wstecznych zewnętrznych, odbiornik pilota zdalnego sterowania, centralka systemu alarmowego, lampka LOCK sterowań podnośników szyb po stronie kierowcy |
D | Przekaźnik ogrzewanej szyby przedniej, odmrażania lusterek wstecznych zewnętrznych |
E | Przekaźnik ogrzewania siedzeń przednich, gniazdko prądowe tylne, ruch elektrycznych siedzeń przednich, dach otwierany elektrycznie. |
F | Przekaźnik świateł kierunkowskazów, przystosowanie do holowania przyczepy |

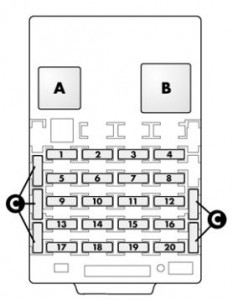

Tabela zbiorcza bezpieczników w Alfa Romeo 166 FL (2003 – 2007)
Światła zewnętrzne | Bezpieczniki | Prąd [A] | Położenie |
Centralka IGE: | |||
– lampy zespolone tylne | 15 | 10 | 86 |
– oświetlenie strony prawej | 8 | 10 | 86 |
– oświetlenie strony lewej | 17 | 10 | 86 |
– wyłącznik świateł stop | 1 | 15 | 86 |
– światła stop | 9 | 5 | 86 |
– lampa punktowa reflektorów | 11 | 15 | 86 |
Przednie prawe światło mijania | 10 | 15 | 89 |
Przednie lewe światło mijania | 12 | 15 | 89 |
Światła kierunkowskazów | 12 | 10 | 93 |
Światła zewnętrzne (sterowanie) | 5 | 10 | 86 |
Przednie światła przeciwmgielne | 16 | 15 | 89 |
Tylne światła przeciwmgielne (wersje z mech. skrzynia biegów) | 13 | 10 | 86 |
Światła stop (wyłącznik) | 9 | 5 | 86 |
1 | 15 | 86 | |
Reflektory i czujnik ustawienia reflekt. (reflektory o wyładowaniu gazowym) | 6 | 7,5 | 86 |
Światła wewnętrzne | Bezpiecznik | Prąd [A] | Położenie |
Podświetlenie sterowań w desce rozdzielczej | 5 | 10 | 86 |
Podświetlenie sterowań siedzeń ogrze. | 15 | 10 | 93 |
Podświetlenie sterowań lusterek wstecznych zewnętrznych | 15 | 10 | 93 |
Lampa w schowku | 5 | 10 | 86 |
Lampa daszka przeciwsłonecznego | 15 | 10 | 93 |
Urządzenia i odbiorniki | Bezpieczniki | Prąd [A] | Położenie |
Zapalniczka | 7 | 20 | 86 |
Podnośniki szyb (lampka LOCK sterowań po stronie kierowcy) | 15 | 10 | 93 |
Podnośnik szyby prze. prawy (centralka ABI) | 3 | 20 | 93 |
Podnośnik szyby prze. lewy (centralka ABI) | 18 | 20 | 93 |
Podnośnik szyby tylny. prawy (centralka ABI) | 17 | 20 | 93 |
Podnośnik szyby tylny. lewy (centralka ABI) | 14 | 20 | 93 |
Wzmacniacz audio | 20 | 25 | 93 |
Radioodtwarzacz | 4 | 15 | 86 |
Sygnały dźwiękowe | 11 | 15 | 89 |
Cewka przekaźnika T21, T22, T23 (skrzynka bezpieczników w komorze bagażnika) | 3 | 5 | 86 |
Cewka przek. T24 (skrzynka bezpieczników w komorze bagażnika) | 5 | 10 | 86 |
Cewka przekaźnika pompy paliwa (skrzynka bezpieczników w komorze bagażnika) | 16 | 5 | 86 |
Automatyczna skrzynia biegów (wersje 3.0 V6 24V Sportronic) | 6 | 20 | 89 |
Automatyczna skrzynia biegów (wersje Sportronic): | |||
– centralka, czujniki i dźwignia wybierania biegów | 10 | 5 | 86 |
15 | 15 | 89 | |
– wybierak | 2 | 10 | 86 |
5 | 10 | 86 | |
– czujniki | 13 | 10 | 86 |
16 | 5 | 86 | |
Centralka ABI | 13 | 10 | 86 |
Centralka ABI – Podnośnik szyby przedni prawy | 3 | 20 | 93 |
Centralka ABI – Podnośnik szyby przedni lewy | 18 | 20 | 93 |
Centralka ABI – Podnośnik szyby tylny prawy | 17 | 20 | 93 |
Centralka ABI – Podnośnik szyby tylny lewy | 14 | 20 | 93 |
Centralka ABI – Zamek centralny | 19 | 20 | 93 |
Centralka ABS | 9 | 5 | 86 |
7 | 40 | 89 | |
3 | 40 | 89 | |
Centralka klimatyzacji | 19 | 5 | 86 |
Centralka sterująca silnika | 18 | 7,5 | 89 |
Centralka wtrysku elektronicznego | 20 | 10 | 89 |
21 | 15 | 89 | |
22 | 20 | 89 | |
Centralka chłodzenia silnika | 16 | 5 | 86 |
Zamek centralny (centralka ABI) | 19 | 20 | 93 |
Sterowania radia w kierownicy | 5 | 10 | 86 |
Sprężarka klimatyzacji | 13 | 7,5 | 89 |
Cruise Control | 5 | 10 | 86 |
Elektrowentylator klimatyzacji | 2 | 30 | 89 |
Elektrowentylator chłodnicy silnika (wysoka prędkość – wersje benzynowe) | 4 | 50 | 89 |
Elektrowentylator chłodnicy silnika (wysoka prędkość – wersje JTD) | 4 | 50 | 89 |
Elektrowentylator chłodnicy silnika (niska prędkość – wersje benzynowe) | 5 | 50 | 89 |
Układ wtrysku elektronicznego | 16 | 5 | 86 |
Spryskiwacze reflektorów (przerywacz) | 12 | 20 | 86 |
Ogrzewana szyba tylna | 1 | 30 | 93 |
Rozrusznik | 1 | 30 | 89 |
Nawigator | 18 | 5 | 86 |
Ogrzewana szyba przednia | 7 | 15 | 93 |
Pompa paliwa | 19 | 15 | 89 |
Przystosowanie | 4 | — | 93 |
11 | — | 93 | |
Przystosowanie do holowania przyczepy | 12 | 10 | 93 |
Nagrzewanie świec żarowych (wersje JTD) | 8 | 60 | 89 |
Gniazdko prądowe tylne | 16 | 20 | 93 |
Zestaw wskaźników | 6 | 7,5 | 86 |
18 | 5 | 86 | |
Odbiornik nadajnika zdalnego sterowania | 15 | 10 | 93 |
Ogrzewane siedzenie przednie prawe | 8 | 10 | 93 |
Ogrzewane siedzenie przednie lewe | 9 | 10 | 93 |
Nagrzewnica filtra oleju napędowego (wersje JTD) | 23 | 30 | 89 |
5 | 50 | 89 | |
Nagrzewnica dodatkowa (wersje JTD) | 17 | 20 | 89 |
13 | 10 | 93 | |
Odmrażanie lusterek wstecznych zewnętrznych | 2 | 7,5 | 93 |
Siedzenie elektryczne przednie prawe (ruch) | 5 | 30 | 93 |
Siedzenie elektryczne przednie lewe (ruch) | 6 | 30 | 93 |
Czujnik deszczu | 15 | 10 | 93 |
Czujniki parkowania (centralka) | 15 | 10 | 93 |
System Alfa Romeo Code | 20 | 5 | 86 |
16 | 5 | 86 | |
System alarmowy (centralka) | 12 | 10 | 93 |
15 | 10 | 93 | |
System EOBD (gniazdko) | 18 | 5 | 86 |
System I. C. S. | 5 | 10 | 86 |
6 | 7,5 | 86 | |
7 | 20 | 86 | |
18 | 5 | 86 | |
Lusterko wsteczne wewnętrzne elektrochromatyczne | 15 | 10 | 93 |
Telefon (słuchawka) | 18 | 5 | 86 |
5 | 10 | 86 | |
Wycieraczki szyby przedniej | 14 | 25 | 86 |
Dach otwierany elektrycznie | 10 | 20 | 93 |
