Opel Sintra (1996-1999) – schemat bezpieczników

Opel Sintra (1996-1999) - schemat skrzynki bezpieczników - schemat bezpieczników

Opel Sintra (1996-1999) – schemat skrzynki bezpieczników – schemat bezpieczników

Rok produkcji: 1996, 1997, 1998, 1999

Bezpiecznik zapalniczki (gniazdo zasilania) w Opel Sintra (1996-1999) to bezpiecznik 4 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Znany też jako Chevrolet VenturePontiac Montana.

Przedział pasażerski w Opel Sintra (1996-1999)

Znajduje się na końcu deski rozdzielczej.

Przedział pasażerski w Opel Sintra (1996-1999)
Przedział pasażerski w Opel Sintra (1996-1999)

Opis

110A – sterowanie
2Kierunkowskazy 20A, światła hamowania
3Poduszki powietrzne 15A, napinacze pasów bezpieczeństwa
4Zapalniczka 10A , dmuchawa wewnętrzna, wyświetlacz
5Wyświetlacz informacyjny 10A
6Środek do czyszczenia szkła 25A
7Ogrzewanie tylnej szyby 10A, klimatyzacja, światło do jazdy
8Właz 20A
9Podgrzewacz 10A do przednich siedzeń
10Spryskiwacz szyb 25A
11Jednostka sterująca 20A
12Centralny zamek 10A, napęd lusterek bocznych
13Jednostka sterująca 10A
14Oświetlenie zewnętrzne 15A
15rezerwa
1615A centralny zamek, radio, wyświetlacz, klimatyzacja
17Wskaźnik kierunku 15A
18rezerwa
19Immobilizer 10A
2010А ABS
21Tylne światło przeciwmgielne 10A
22Ogrzewanie tylnej szyby 25A
23Regulator wysokości jazdy 20A (zacisk 30)
2410A lewy reflektor świateł mijania
2510A prawy reflektor świateł mijania
26Zapalniczka 30A, gniazda
27Kierunkowskazy 15A, światła postojowe, lewa strona
28Napęd klapy wlewu 20A
2910A lewa strona
3010A prawa strona
31Jednostka sterująca 7,5 A
32Odbiornik radiowy 7,5A
33Wyświetlacz 10A
34Zapalniczka do papierosów 15A
35rezerwa
36rezerwa
37rezerwa
3820А ABS
39Grzejnik 10A na zewnątrz lusterek wstecznych
40rezerwa
41rezerwa
42rezerwa
4310А ABS
44Immobilizer 10A
45rezerwa
46Elektryczne szyby 30A
47rezerwa
48Napęd 30A do regulowanych przednich foteli, podgrzewane fotele przednie
49Dmuchawa chłodnicy 30A, klimatyzator
50Oświetlenie zewnętrzne 20A

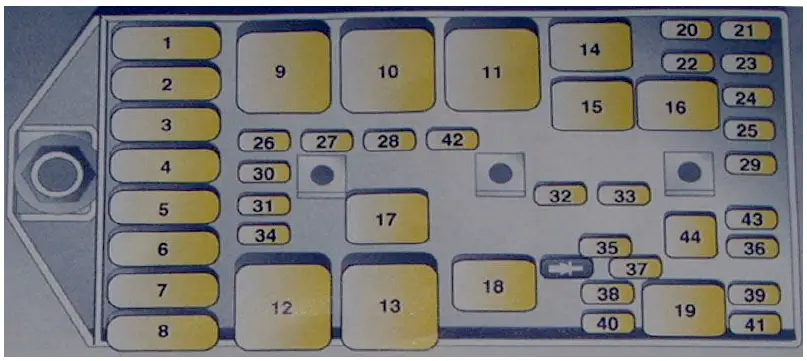

Komora silnika

Znajduje się niedaleko akumulatora

Komora silnika w Opel Sintra (1996-1999)

Opis

1Wentylator dmuchawy chłodnicy 30A
2Pompa powietrza 50A
3Bezpiecznik główny 60A
4Bezpiecznik główny 60A
5Bezpiecznik główny 60A
6Wentylator dmuchawy chłodnicy 30A
7Bezpiecznik główny 60A
860A rozrusznik
9 – 19Przekaźnik
20zapasowy bezpiecznik
21zapasowy bezpiecznik
22zapasowy bezpiecznik
23zapasowy bezpiecznik
24zapasowy bezpiecznik
2510A światła przeciwmgielne
26Automatyczna skrzynia biegów 10A
27rezerwa
2810A czujnik położenia wałka rozrządu
29Sygnał dźwiękowy 15A, alarm antywłamaniowy
30Układ zapłonowy 10A, jednostka sterująca silnika
3115A światła cofania
3210A prawy reflektor świateł drogowych
3310A lewy reflektor świateł drogowych
34Wentylator dmuchawy chłodnicy 10A
35Pompa paliwowa 10A
36Spryskiwacz reflektorów 20A
37Spryskiwacz reflektorów 10A
38Układ wtryskowy 10A, układ recyrkulacji spalin
39Jednostka sterująca silnika 15A;
40Układ wtryskowy 10A
41Automatyczna skrzynia biegów 10A, wentylator dmuchawy chłodnicy
42Pompa paliwa 15A, sonda lambda
43rezerwa
