Volvo V40 (2013-2019) bezpieczniki

Volvo V40 (2013-2019) – skrzynka bezpieczników - schemat

Volvo V40 (2013-2019) – skrzynka bezpieczników – schemat

Rok produkcji: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Miejsce produkcji: Gandawa (Belgia), Shah Alam (Malezja)

Bezpieczniki zapalniczki (gniazda zasilania) w Volvo V40 (2013-2019) to bezpieczniki nr 25 (gniazdo 12 V, przednia konsola tunelu), nr 28 (12 V, gniazdo w tylnej konsoli tunelu) w skrzynce bezpieczników w komorze silnika oraz bezpiecznik nr 17 (12 Gniazdo V, przestrzeń ładunkowa) w skrzynce bezpieczników pod siedzeniem.

Volvo V40 (2013)

Komora silnika Volvo V40 (2013-2019)
Komora silnika Volvo V40 (2013-2019) schemat
Przyporządkowanie bezpieczników w komorze silnika Volvo V40 (2013)
NrOpisAmpery [A]
7Pompa ABS40
8Zawory ABS30
9Spryskiwacze reflektorów (opcja)20
10Wentylator40
11
12Bezpiecznik pierwotny dla bezpieczników 32-3630
13Elektromagnes siłownika rozrusznika (nie Start/Stop)30
14Elektryczna szyba przednia, prawa strona (opcja)40
15
16Elektryczna szyba przednia, lewa strona (opcja)40
17Ogrzewanie postojowe (opcja)20
18Wycieraczki20
19Centralny moduł elektroniczny;Napięcie odniesienia;Akumulator rezerwowy (Start/Stop).5
20Klakson15
21Światło hamowania5
22
23Sterowanie reflektorami5
24Cewki przekaźników wewnętrznych5
25Gniazdo 12 V, przód konsoli tunelowej15
26Moduł kontroli transmisji15
27Sprzęgło elektromagnetyczne klimatyzacji15
28Gniazdo 12 V, tylna konsola tunelowa15
29Czujnik klimatu (opcja);Silniki przepustnicy wlotu powietrza.10
30Moduł sterujący silnika (5-cyl.)5
31Fotel elektryczny, prawy (opcja)20
32Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl., 5-cyl. diesel);Sondy lambda (benzyna 4-cyl.);Przepływomierz masowy powietrza (diesel);Zawór obejściowy, c;Chłodzenie EGR (diesel);Zawór regulacyjny przepływu paliwa (5-cyl. diesel);Zawór regulacyjny, ciśnienie paliwa (5-cyl. diesel).10
32Cewka przekaźnika w przekaźniku wentylatora chłodzącego (5-cyl. benzyna);Sondy lambda (5-cyl. benzyna).20
33Przepływomierz masowy powietrza (4-cyl. benzyna); zZawór EVAP (4-cyl. benzyna);Zawory wtryskowe (5-cyl. benzyna);Silnik sterujący, turbodoładowany (4-cyl. diesel);Zawór regulacyjny przepływu paliwa (4-cyl. diesel);Elektrozawór chłodzenia tłoka (5-cyl. diesel);Zawór regulatora turbo (5-cyl. diesel);Czujnik poziomu oleju (5-cyl. diesel),10
34Zawory (benzyna); solenoidy (benzyna);Sonda lambda (diesel);Nagrzewnica wentylacyjna skrzyni korbowej (5-cyl.);Przepływomierz masowy powietrza (5-cyl. benzyna)10
35Cewki zapłonowe (benzyna)10
35Nagrzewnica filtra oleju napędowego;Sterownik świec żarowych (5-cyl. diesel);Pompa oleju automatycznej skrzyni biegów (5-cyl. diesel Start/Stop).15
36Moduł sterujący silnika (4-cyl.)10
36Moduł sterujący silnika (5-cyl.);Przepustnica (5-cyl. benzyna).15
37ABS5
38Moduł sterujący silnika;Moduł kontroli transmisji;Poduszki powietrzne.10
39Kontrola wysokości światła (opcja)10
40Serwosterowanie elektryczne5
41Centralny moduł elektroniczny15
42
43Pompa płynu chłodzącego (Start/Stop)10
44System ostrzegania o kolizji5
45Czujnik pedału przyspieszenia5
46Punkt ładowania, bateria w trybie gotowości
47
48

Bezpieczniki 7-18 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 19-45 i 47-48 są typu „Mini Fuse”

Pod schowkiem na rękawiczki w Volvo V40 (2013)

NrOpisAmpery [A]
56Pompa paliwowa20
57
58Wycieraczka tylnej szyby15
59Pozycja rezerwowa, oświetlenie wewnętrzne5
60Oświetlenie wewnętrzne; Fotele elektryczne10
61Roleta, szklany dach (opcja)10
62Czujnik deszczu (opcja);Ściemnianie, wewnętrzne lusterko wsteczne (opcja);Czujnik wilgoci (opcja).5
63System ostrzegania o kolizji (opcja)5
64
65Odryglowanie klapy tylnej (Patrz też bezpiecznik 84)10
66
67Pozycja rezerwowa 3, stałe napięcie5
68Blokada kierownicy15
69Połączona tablica przyrządów5
70Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 83)10
71Panel klimatyczny10
72Moduł kierownicy7,5
73Syrena alarmowa (opcja); Złącze łącza danych OBDII5
74Główna wiązka15
75
76Lampa cofania10
77Wycieraczki przedniej szyby (Patrz także bezpiecznik 82);Wycieraczka tylnej szyby (patrz też bezpiecznik 82).20
78Immobilizer5
79Pozycja rezerwowa 1, stałe napięcie15
80Pozycja rezerwowa 2, stałe napięcie20
81Alarm czujnika ruchu (opcja);Zdalny odbiornik.5
82Wycieraczki szyby przedniej (Patrz także bezpiecznik 77);Wycieraczka tylnej szyby (patrz też bezpiecznik 77).20
83Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 70)10
84Odryglowanie klapy tylnej (Patrz też bezpiecznik 65)10
85Element PTC, podgrzewacz powietrza (opcja);Przycisk ogrzewania tylnych siedzeń (opcja).7,5
86Poduszki powietrzne;Poduszka powietrzna dla pieszych.10
87Pozycja rezerwowa 4, stałe napięcie7,5
88
89

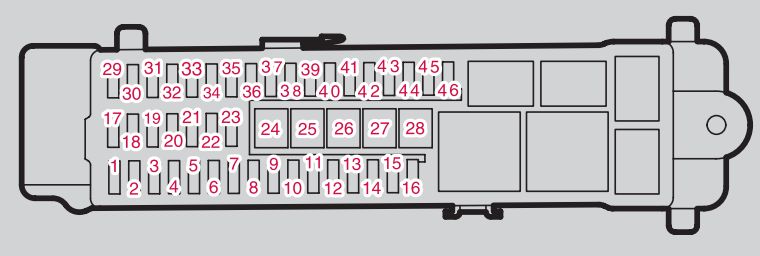

Pod siedzeniem w Volvo V40 (2013)

Pod siedzeniem w Volvo V40 (2013) schemat
NrOpisAmpery [A]
1
2Bezkluczykowy (opcja)10
3Klamka (bezkluczykowa (opcja))5
4Panel sterowania, lewe drzwi przednie25
5Panel sterowania, prawe drzwi przednie25
6Panel sterowania, lewe tylne drzwi25
7Panel sterowania, prawe tylne drzwi25
8
9Fotel elektryczny lewy (opcja)20
10
11
12Jednostka sterująca dźwiękiem (wzmacniacz) (opcja)5
13
14Telematyka (opcja);Bluetooth (opcja).5
15Audio;Jednostka sterująca systemu informacyjno-rozrywkowego.15
16Radio cyfrowe (opcja);Telewizor (opcja).10
17Gniazdo 12 V, przestrzeń ładunkowa15
18
19
20
21
22
23Gniazdo przyczepy 2 (opcja)20
24Bezpiecznik pierwotny do bezpieczników 12-16;Inforozrywka40
25
26Gniazdo przyczepy 1 (opcja)40
27Odmrażacz tylnej szyby30
28
29BLIS (opcja)5
30Pomoc w parkowaniu (opcja)5
31Kamera parkowania (opcja)5
32
33
34Ogrzewanie fotela (po stronie kierowcy)15
35Ogrzewanie fotela (strona pasażera)15
36
37
38
39Ogrzewanie siedzenia tylnego prawego (opcja)15
40Ogrzewanie fotela tylnego lewego (opcja)15
41Moduł sterujący AWD (opcja)15
42
43
44
45
46

Bezpieczniki 24-28 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 1-23 i 29-46 są typu „Mini Fuse”.

Schemat bezpieczników Komora silnika w Volvo V40 (2015)

Schemat bezpieczników Komora silnika w Volvo V40 (2015)
NrOpisAmpery [A]
7Pompa ABS40
8Zawory ABS30
9Spryskiwacze reflektorów (opcja)20
10Wentylator40
11
12Bezpiecznik pierwotny dla bezpieczników 32-3630
13
14Podgrzewana szyba przednia, prawa strona (opcja)40
15
16Podgrzewana szyba przednia, lewa strona (opcja)40
17Ogrzewanie postojowe (opcja)20
18Wycieraczki20
19Centralny moduł elektroniczny;Napięcie odniesienia;Akumulator rezerwowy (Start/Stop).5
20Klakson15
21Światło hamowania5
22
23Sterowanie reflektorami5
24Cewki przekaźników wewnętrznych5
25Gniazdo 12 V, przód konsoli tunelowej15
26Moduł kontroli transmisji15
27Elektromagnetyczne sprzęgło klimatyzacji (1,6 l, 5-cyl. benzyna)15
28Gniazdo 12 V, tylna konsola tunelowa15
29
30Moduł sterujący silnika (4-cyl. 2,0 l, 5-cyl.)5
31Fotel elektryczny, prawy (opcja)20
32Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl. 1,6 l, 5-cyl. olej napędowy);Sondy lambda (benzyna 4-cyl. 1,6 l);Przepływomierz masowy powietrza (1,6 l diesel, 5-cyl. diesel), zZawór obejściowy, chłodzenie EGR (1,6 l diesel);Chłodzenie elektrozaworu obejściowego EGR (5-cyl. diesel);Zawór regulacyjny przepływu paliwa (5-cyl. diesel);Zawór regulacyjny, ciśnienie paliwa (5-cyl. diesel).10
32Sondy lambda (4-cyl. 2,0 l);Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl. 2,0 l).15
32Cewka przekaźnika w przekaźniku wentylatora chłodzącego (5-cyl. benzyna);Sondy lambda (benzyna 5-cyl.).20
32Cewka przekaźnika w przekaźniku wentylatora chłodzącego (5-cyl. benzyna);Sondy lambda (5-cyl. benzyna).20
33Automatyczna skrzynia biegów pompy oleju (5-cyl.);Czujnik masowego przepływu powietrza (1,6 l benzyna, 5-cyl. benzyna);Zawór EVAP (1,6 l benzyna);Zawory (4 cyl. 2,0 l 5-cyl. benzyna);Elektrozawory (5-cyl. benzyna);Nagrzewnica wentylacyjna skrzyni korbowej (5-cyl. benzyna);Silnik sterujący turbosprężarką (1,6 l oleju napędowego);Zawór regulacyjny, przepływ paliwa (1,6 l oleju napędowego);Osłona rolki chłodnicy modułu sterującego (1,6 l oleju napędowego);Chłodzenie tłoka elektromagnetycznego (5-cyl. diesel);Zawór sterujący turbosprężarki (5-cyl. diesel);Czujnik poziomu oleju (5-cyl. diesel);Sprężarka klimatyzacji (4-cyl. 2,0 l 5-cyl. olej napędowy);Pompa olejowa (4-cyl. 2,0 l);Zawór chłodzenia układu klimatyzacji (4-cyl. 2,0 l oleju napędowego);
Cewki przekaźników w przekaźnikach dla funkcji Start/Stop.
10
34Zawory (1,6 l benzyna); Elektrozawory (1,6 l benzyny);Wtryskiwacze (5-cyl. benzyna); sSonda lambda (5-cyl. diesel);Nagrzewnica wentylacyjna skrzyni korbowej (5-cyl. diesel)10
34Zawór (4-cyl. olej napędowy 2,0 l);Zawór EVAP (4-cyl. 2,0 l benzyna);Nagrzewnica wentylacyjna skrzyni korbowej (4 cyl. 2,0 l benzyna);Moduł sterujący silnika (4-cyl. 2,0 l);Czujnik masowego przepływu powietrza (4-cyl. 2,0 l);Termostat (4-cyl. 2,0 l benzyna);Pompa chłodząca do EGR (4 cyl. 2,0 l oleju napędowego);Moduł kontroli żarzenia (4-cyl. 2,0 l oleju napędowego).15
35Cewki zapłonowe (1,6 l benzyna, 5-cyl. benzyna)10
35Cewki zapłonowe (4-cyl. 2,0 l benzyna);Nagrzewnica filtra oleju napędowego (1,6 l diesel, 5-cyl. diesel);Moduł kontroli żarzenia (5-cyl. diesel).15
35Nagrzewnica filtra oleju napędowego (4-cyl. 2,0 l oleju napędowego)25
36Moduł sterujący silnika (1,6 l)10
36Moduł sterujący silnika (4-cyl. 2,0 l, 5-cyl.);Przepustnica (5-cyl. benzyna).15
37ABS5
38Moduł sterujący silnika;Moduł kontroli transmisji;Poduszki powietrzne.10
39Poziomowanie reflektorów (opcja)10
40Serwosterowanie elektryczne5
41Centralny moduł elektroniczny15
42
43
44System ostrzegania o kolizji5
45Czujnik pedału przyspieszenia5
46Punkt ładowania, bateria w trybie gotowości
47
48Pompa płynu chłodzącego (gdy ogrzewanie postojowe nie jest dostępne)10

Bezpieczniki 7-18 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 19-45 i 47-48 są typu „Mini Fuse”.

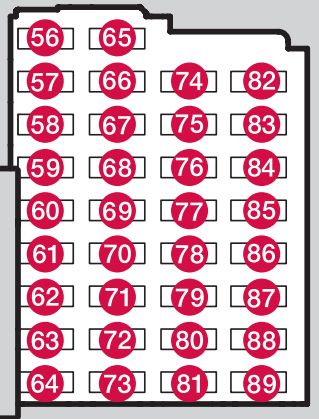

Schemat bezpieczników Pod schowkiem na rękawiczki w Volvo V40 (2015)

Schemat bezpieczników Pod schowkiem na rękawiczki w Volvo V40 (2015)
NrOpisAmpery [A]
56Pompa paliwowa20
57
58Wycieraczka tylnej szyby15
59Wyświetlacz w konsoli dachowej(przypomnienie o zapięciu pasów/wskaźnik poduszki powietrznej na przednim siedzeniu pasażera)5
60Oświetlenie wewnętrzne;Elementy sterujące w konsoli dachowej do przednich lampek do czytania i oświetlenia kabiny pasażerskiej;Fotele elektryczne (opcja).7,5
61Elektrycznie sterowana roleta, szklany dach (opcja)10
62Czujnik deszczu (opcja);Ściemnianie, wewnętrzne lusterko wsteczne (opcja);Czujnik wilgoci (opcja).5
63System ostrzegania o kolizji (opcja)5
64
65Odryglowanie klapy tylnej (Patrz też bezpiecznik 84)10
66
67Pozycja rezerwowa 3, stałe napięcie5
68Blokada kierownicy15
69Połączona tablica przyrządów5
70Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 83)10
71Panel klimatyczny10
72Moduł kierownicy7,5
73Syrena alarmowa (opcja); Złącze łącza danych OBDII5
74Główna wiązka15
75
76Lampa cofania10
77Wycieraczki przedniej szyby (Patrz także bezpiecznik 82);Wycieraczka tylnej szyby (patrz też bezpiecznik 82).20
78Immobilizer5
79Pozycja rezerwowa 1, stałe napięcie15
80Pozycja rezerwowa 2, stałe napięcie20
81Alarm czujnika ruchu (opcja); Zdalny odbiornik5
82Wycieraczki szyby przedniej (Patrz także bezpiecznik 77);Wycieraczka tylnej szyby (patrz też bezpiecznik 77).20
83Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 70)10
84Odryglowanie klapy tylnej (Patrz też bezpiecznik 65)10
85Dodatkowa grzałka elektryczna (opcja);Przycisk ogrzewania fotela z tyłu (opcja).7,5
86poduszki powietrzne; Poduszka powietrzna dla pieszych7,5
87Pozycja rezerwowa 4, stałe napięcie7,5
88
89

Schemat bezpieczników Pod siedzeniem na rękawiczki w Volvo V40 (2015)

Schemat bezpieczników Pod siedzeniem na rękawiczki w Volvo V40 (2015)
NrOpisAmpery [A]
1
2Bezkluczykowy (opcja)10
3Klamka (bezkluczykowa (opcja))5
4Panel sterowania, lewe drzwi przednie25
5Panel sterowania, prawe drzwi przednie25
6Panel sterowania, lewe tylne drzwi25
7Panel sterowania, prawe tylne drzwi25
8Bezpiecznik główny dla bezpieczników 12-16:Infotainment25
9Fotel elektryczny, lewy (opcja)20
10
11Cewka przekaźnika wewnętrznego5
12Sterownik audio (wzmacniacz) (opcja);Sygnał do diagnozy.5
13
14Telematyka (opcja); Bluetooth (opcja)5
15Moduł sterowania dźwiękiem lub Moduł sterowania Sensus A ;Moduł sterujący systemu audio-nawigacyjnego lub ekran A.15
16Radio cyfrowe (opcja);Telewizor (opcja).7,5
17Gniazdo 12 V, przestrzeń ładunkowa15
18
19
20
21
22
23Gniazdo przyczepy 2 (opcja)20
24Jednostka sterująca dźwiękiem (wzmacniacz) (opcja)30
25
26Gniazdo przyczepy 1 (opcja)40
27Odmrażacz tylnej szyby30
28
29BLIS (opcja)5
30Pomoc w parkowaniu (opcja)5
31Kamera parkowania (opcja)5
32
33
34Ogrzewanie foteli po stronie kierowcy z przodu15
35Ogrzewanie foteli po stronie pasażera z przodu15
36
37
38
39Ogrzewanie siedzenia tylnego prawego (opcja)15
40Ogrzewanie fotela tylnego lewego (opcja)15
41
42
43
44
45
46

Bezpieczniki 24-28 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 1-23 i 29-46 są typu „Mini Fuse”.

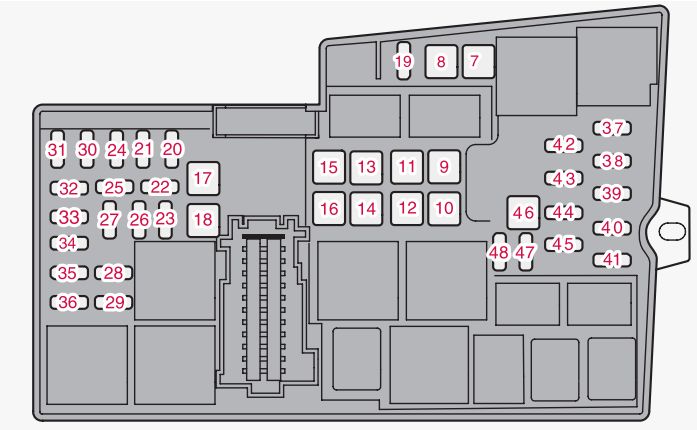

Schemat bezpieczników Komora silnika w Volvo V40 (2016, 2017, 2018, 2019)

Schemat bezpieczników Komora silnika w Volvo V40 (2016, 2017, 2018, 2019)
NrOpisAmpery [A]
7Pompa ABS40
8Zawory ABS30
9Spryskiwacze reflektorów (opcja)20
10Wentylator40
11
12Bezpiecznik pierwotny dla bezpieczników 32-3630
13
14Podgrzewana szyba przednia, prawa strona (opcja)40
15
16Podgrzewana szyba przednia, lewa strona (opcja)40
17Ogrzewanie postojowe (opcja)20
18Wycieraczki20
19Centralny moduł elektroniczny;Napięcie odniesienia;Akumulator rezerwowy (Start/Stop).5
20Klakson15
21Światło hamowania5
22
23Sterowanie reflektorami5
24Cewki przekaźników wewnętrznych5
25Gniazdo 12 V, przód konsoli tunelowej15
26Moduł kontroli transmisji15
27
28Gniazdo 12 V, tylna konsola tunelowa15
29
30Moduł sterujący silnika (ECM)5
31Fotel elektryczny, prawy (opcja)20
32Sondy lambda;Cewka przekaźnika w przekaźniku wentylatora chłodzącego.15
33Regulatory podciśnienia;Zawory;Moduł sterujący, osłona rolki chłodnicy;Moduł sterujący, osłona rolki spoilera (diesel);Sprężarka klimatyzacji;Elektromagnes pompy oleju silnikowego;Zawór chłodzenia układu klimatyzacji (diesel);Moduł kontroli żarzenia (diesel);Cewki przekaźników w przekaźnikach dla funkcji Start/Stop10
34Zawór EGR (diesel);Zawór EVAP (benzyna);Moduł sterujący silnika;Termostat do układu chłodzenia silnika (benzyna);Pompa chłodząca do EGR (diesel).15
35Cewki zapłonowe (benzyna)15
35Nagrzewnica filtra oleju napędowego (diesel)25
36Moduł sterujący silnika (ECM)15
37ABS5
38Moduł sterujący silnika;Moduł kontroli transmisji;Poduszki powietrzne.10
39Poziomowanie reflektorów (opcja)10
40Serwosterowanie elektryczne5
41Centralny moduł elektroniczny15
42
43
44System ostrzegania o kolizji5
45Czujnik pedału przyspieszenia5
46
47
48Pompa płynu chłodzącego (gdy ogrzewanie postojowe nie jest dostępne)10

Bezpieczniki 7-18 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 19-45 i 47-48 są typu „Mini Fuse”.

Schemat bezpieczników Pod schowkiem na rękawiczki w Volvo V40 (2016, 2017, 2018, 2019)

Schemat bezpieczników Pod schowkiem na rękawiczki w Volvo V40 (2016, 2017, 2018, 2019)
NrOpisAmpery [A]
56Pompa paliwowa20
57
58Wycieraczka tylnej szyby15
59Wyświetlacz w konsoli dachowej(przypomnienie o zapięciu pasów/wskaźnik poduszki powietrznej na przednim siedzeniu pasażera)5
60Oświetlenie wewnętrzne, elementy sterujące w konsoli dachowej do przednich lampek do czytania i oświetlenia kabiny pasażerskiej;Fotele elektryczne (opcja).7,5
61Elektrycznie sterowana roleta, szklany dach (opcja)10
62Czujnik deszczu (opcja);Ściemnianie, wewnętrzne lusterko wsteczne (opcja);Czujnik wilgoci (opcja).5
63System ostrzegania o kolizji (opcja)5
64
65Odryglowanie klapy tylnej (Patrz też bezpiecznik 84)10
66
67Pozycja rezerwowa 3, stałe napięcie5
68Blokada kierownicy15
69Połączona tablica przyrządów5
70Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 83)10
71Panel klimatyczny10
72Moduł kierownicy7,5
73Syrena alarmowa (opcja);Złącze łącza danych OBDII.5
74Główna wiązka15
75
76Lampa cofania10
77Wycieraczki przedniej szyby (Patrz także bezpiecznik 82);Wycieraczka tylnej szyby (patrz też bezpiecznik 82).20
78Immobilizer5
79Pozycja rezerwowa 1, stałe napięcie15
80Pozycja rezerwowa 2, stałe napięcie20
81Alarm czujnika ruchu (opcja);Zdalny odbiornik.5
82Wycieraczki szyby przedniej (Patrz także bezpiecznik 77);Wycieraczka tylnej szyby (patrz też bezpiecznik 77).20
83Centralny zamek, klapka wlewu paliwa (Patrz też bezpiecznik 70)10
84Odryglowanie klapy tylnej (Patrz też bezpiecznik 65)10
85Dodatkowa grzałka elektryczna (opcja);Przycisk ogrzewania fotela z tyłu (opcja).7,5
86poduszki powietrzne;Poduszka powietrzna dla pieszych.7,5
87Pozycja rezerwowa 4, stałe napięcie7,5
88
89

Schemat bezpieczników Pod siedzeniem w Volvo V40 (2016, 2017, 2018, 2019)

Schemat bezpieczników Pod siedzeniem w Volvo V40 (2016, 2017, 2018, 2019)
NrOpisAmpery [A]
1
2Bezkluczykowy (opcja)10
3Klamka (bezkluczykowa (opcja))5
4Panel sterowania, lewe drzwi przednie25
5Panel sterowania, prawe drzwi przednie25
6Panel sterowania, lewe tylne drzwi25
7Panel sterowania, prawe tylne drzwi25
8Bezpiecznik główny dla bezpieczników 12-16: Infotainment25
9Fotel elektryczny, lewy (opcja)20
10
11Cewka przekaźnika wewnętrznego5
12
13
14
15
16
17Gniazdo 12 V, przestrzeń ładunkowa15
18
19
20
21
22
23Gniazdo przyczepy 2 (opcja)20
24Jednostka sterująca dźwiękiem (wzmacniacz) (opcja)30
25
26Gniazdo przyczepy 1 (opcja)40
27Odmrażacz tylnej szyby30
28
29BLIS (opcja)5
30Pomoc w parkowaniu (opcja)5
31Kamera parkowania (opcja)5
32
33
34Ogrzewanie foteli po stronie kierowcy z przodu15
35Ogrzewanie foteli po stronie pasażera z przodu15
36
37
38
39Ogrzewanie siedzenia tylnego prawego (opcja)15
40Ogrzewanie fotela tylnego lewego (opcja)15
41
42
43
44
45Moduł sterowania dźwiękiem (wzmacniacz) (opcja);Sygnał do diagnozy;Moduł sterowania dźwiękiem lub Moduł sterowania Sensus (niektóre warianty modeli);Moduł sterujący systemu informacyjno-rozrywkowego lub ekran (niektóre warianty modeli);Radio cyfrowe (opcja);Telewizor (opcja).15
46Telematyka (opcja); Bluetooth (opcja).5

Bezpieczniki 24-28 są typu „JCASE” i należy je wymienić w warsztacie.
Bezpieczniki 1-23 i 29-46 są typu „Mini Fuse”.

Napisane przez papas99

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Alfa Romeo Giulietta FL (od 2013 roku), Alfa Romeo Giulietta FL (od 2013 roku) auto bezpieczniki, Alfa Romeo Giulietta FL (od 2013 roku) bezpieczniki, Alfa Romeo Giulietta FL (od 2013 roku) elektryka, Alfa Romeo Giulietta FL (od 2013 roku) schemat, Alfa Romeo Giulietta FL (od 2013 roku) schemat bezpieczników, Alfa Romeo Giulietta FL (od 2013 roku) schemat bezpieczników

Alfa Romeo Giulietta FL (od 2013 roku) – schemat bezpieczników

Volkswagen Crafter – skrzynka bezpieczników

Volkswagen Crafter – schemat skrzynki bezpieczników
