Volvo C30 (2006-2008) – skrzynka bezpieczników
Volvo C30 (2006-2008) – schemat skrzynki bezpieczników
Rok produkcji Volvo C30: 2006, 2007, 2008.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo C30 (2006-2008) to bezpiecznik o numerze 45 w skrzynce bezpiecznikowej w przedziale pasażerskim.

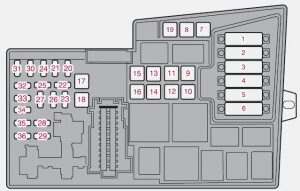

Volvo C30 (2006-2008) Skrzynka bezpieczników w komorze silnika:
Bezpieczniki 1–6 typu „Bezpiecznik Midi”.
Bezpieczniki 7–18 typu „JCASE”.
Bezpieczniki 19–36 typu „Mini Fuse”.
| Nr | Amp [A] | Opis |
| 1 | 50 | Wentylator chłodnicy |
| 2) | 80 | Wspomaganie kierownicy(nie dotyczy silnika o pojemności 1,6 l). |
| 3) | 60 | Zasilanie do skrzynki bezpiecznikóww przedziale pasażerskim. |
| 4 | 60 | Zasilanie do skrzynki bezpiecznikóww przedziale pasażerskim. |
| 5 | 80 | Element klimatyzacji;Dodatkowy podgrzewacz PTC(opcja) |
| 6 | 60 | Świece żarowe(4-cylindrowy, olej napędowy). |
| 70 | Świece żarowe(5-cylindrowy, olej napędowy). | |
| 7 | 30 | Pompa ABS |
| 8 | 20 | Zawory ABS |
| 9 | 30 | Funkcje silnika |
| 10 | 40 | Wentylator |
| 11 | 20 | Spryskiwacz reflektorów |
| 12 | 30 | Zasilanie podgrzewanej szyby tylnej |
| 13 | 30 | Przekaźnik silnika rozrusznika |
| 14 | 40 | Okablowanie przyczepy |
| 15 | – | |
| 16 | 30 | Zasilanie do systemu audio-nawigacyjnego |
| 17 | 30 | Wycieraczki |
| 18 | 40 | Zasilanie do skrzynki bezpiecznikóww przedziale pasażerskim. |
| 19 | – | |
| 20 | 15 | Klakson |
| 21 | 20 | Napędzany paliwem dodatkowe ogrzewanie;Ogrzewanie przedziału pasażerskiego. |
| 22 | – | |
| 23 | 10 | Moduł sterujący silnika ECM(benzyna 5-cylindrowa);Skrzynia biegów (TCM). |
| 24 | 20 | Podgrzewany filtr paliwa;Osadnik oleju PTC(5-cylindrowy olej napędowy). |
| 25 | 15 | |
| 26 | 15 | Stacyjka |
| 27 | 10 | Sprężarka klimatyzacji |
| 28 | – | |
| 29 | 15 | Przednia lampa przeciwmgielna |
| 30 | 3) | Moduł sterujący silnika ECM(benzyna 1,6 l, olej napędowy 2,0 l). |
| 31 | 10 | Regulator napięcia,alternator 4-cyl |
| 32 | 10 | Wtryskiwacze(benzyna 5-cylindrowa);Sonda lambda(benzyna 4-cylindrowa);Chłodnica powietrza doładowującego(4-cylindrowy olej napędowy);Czujnik masowego przepływu powietrza isterowanie turbo(5-cylindrowy olej napędowy). |
| 33 | 20 | Sonda lambda i pompa próżniowa(benzyna 5-cylindrowa);Moduł sterujący silnika(5-cylindrowy olej napędowy);Podgrzewacz filtra oleju napędowego(4-cylindrowy olej napędowy). |
| 34 | 10 | Cewki zapłonowe (benzyna); Wtryskiwacze (benzyna 1,6 l); Pompa paliwa (4-cylindrowy olej napędowy); Przełącznik ciśnienia, Klimatyzacja (5-cylindrowy); Świece żarowe i kontrola emisji EGR (5-cylindrowy olej napędowy). |
| 35 | 15 | Czujniki silnika dla zaworów;Cewki przekaźnika;Elementu PTC klimatyzacji;Pułapki olejowej (benzyna 5-cylindrowa);Modułu sterującego silnika ECM(5-cylindrowy olej napędowy);Wtryskiwaczy (benzyna 1,8 / 2,0 l);Masa MAF czujnik przepływu powietrza(benzyna 5-cylindrowa, 4-cylindrowy diesel);Sterowanie turbo(4-cylindrowy diesel);Przełącznik ciśnienia wspomagania;Układu kierowniczego(benzyna 1,6 l);Kontrola emisji EGR(4-cylindrowy olej napędowy); |
| 36 | 10 | Moduł sterujący silnika ECM(nie 5-cylindrowy diesel);Czujnik położenia pedału przyspieszenia;Sonda lambda(5-cylindrowy diesel). |

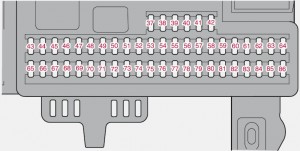

Volvo C30 (2006-2008) Skrzynka bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się pod schowkiem.
| Nr | Amp [A] | Opis |
| 37 | – | |
| 38 | – | |
| 39 | – | |
| 40 | – | |
| 41 | – | |
| 42 | – | |
| 43 | 15 | Telefon;System audio;RTI (opcja). |
| 44 | 10 | Układ SRS;Moduł sterujący silnika ECM(5-cylindrowy). |
| 45 | 15 | Gniazdo elektryczne |
| 46 | 5 | Przedział pasażerski;Schowek i oświetlenie dodatkowe. |
| 47 | 5 | Oświetlenie wewnętrzne |
| 48 | 15 | Spryskiwacz tylnej szyby |
| 49 | 10 | System SRS |
| 50 | – | |
| 51 | 10 | Dodatkowa nagrzewnica kabiny;Przekaźnik filtra paliwa;Ogrzewanie. |
| 52 | 5 | Moduł sterujący skrzyni biegów (TCM);Układ ABS. |
| 53 | 10 | Wspomaganie kierownicy |
| 54 | 10 | Wspomaganie parkowania;Bi-Xenon (opcja). |
| 55 | 20 | Moduł sterujący bezkluczykowy |
| 56 | 10 | Moduł zdalnego sterowania;Moduł sterujący sygnalizatorem. |
| 57 | 15 | Złącze łącza danych (DLC);Włącznik światła hamowania. |
| 58 | 7,5 | Światła drogowe prawe;Cewka przekaźnika lamp pomocniczych. |
| 59 | 7,5 | Światła drogowe lewe |
| 60 | 15 | Ogrzewanie siedzenia(po stronie kierowcy). |
| 61 | 15 | Ogrzewanie siedzenia(po stronie pasażera). |
| 62 | 20 | Szyberdach |
| 63 | – | |
| 64 | 5 | RTI (opcja) |
| 65 | 5 | System audio-nawigacyjny |
| 66 | 10 | Moduł sterowania systememaudio-nawigacyjnym (ICM);Sterowanie klimatyzacją. |
| 67 | – | |
| 68 | 5 | Tempomat |
| 69 | 5 | Klimatyzacja, czujnik deszczu, przycisk BLIS |
| 70 | – | |
| 71 | – | |
| 72 | – | |
| 73 | 5 | Szyberdach, górna konsolaoświetlenia wnętrza (OHC);Przypomnienie o zapięciu tylnych pasów;Lusterko automatyczne przyciemniane. |
| 74 | 15 | Przekaźnik pompy paliwa |
| 75 | – | |
| 76 | – | |
| 77 | – | |
| 78 | – | |
| 79 | 5 | Światło cofania |
| 80 | – | |
| 81 | – | |
| 82 | 25 | Zasilanie przednich prawych drzwi |
| 83 | 25 | Zasilanie lewych przednich drzwi |
| 84 | 25 | Elektryczny fotel pasażera |
| 85 | 25 | Elektryczny fotel kierowcy |
| 86 | 5 | Oświetlenie wewnętrzne; Oświetlenie przestrzeni ładunkowej; Elektryczne siedzenia; Wskaźnik poziomu paliwa (1.8F). |
