Volvo S80 (2004) – schemat bezpieczników

Volvo S80 (2004) – schemat skrzynki bezpieczników

Rok produkcji: 2004.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2004) to bezpiecznik 13 w skrzynce bezpiecznikowej na krawędzi deski rozdzielczej.

Miejsce produkcji: Göteborg (Szwecja), Halifax (Kanada), Shah Alam (Malezja), Chongqing

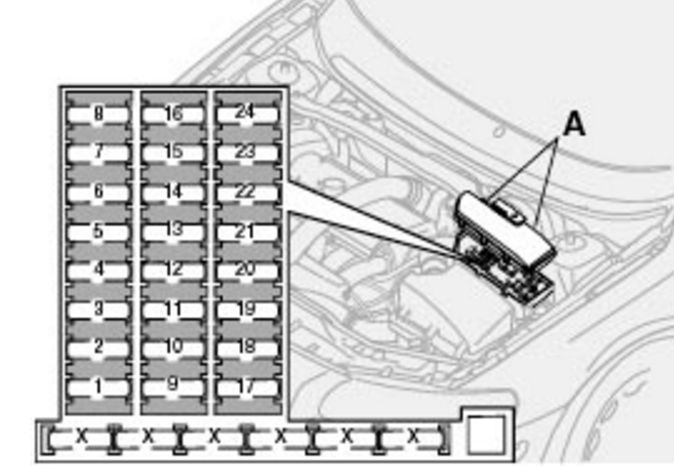

Bezpieczniki – komora silnika w Volvo S80 (2004)

Bezpieczniki – komora silnika w Volvo S80 (2004)
NumerOpisAmpery [A]
1Akcesoria25
2Dodatkowe światła (opcja)20
3
4Czujniki tlenu20
5Nagrzewnica wentylacyjna skrzyni korbowej;Zawory elektromagnetyczne.10
6Czujnik masowego przepływu powietrza;Moduł sterujący silnika;Wtryskiwacze.15
7Moduł przepustnicy10
8Sprężarka klimatyzacji;Czujnik położenia pedału przyspieszenia;Wentylator E-box.10
9Klakson15
10
11Sprężarka klimatyzacji;Cewki zapłonowe.20
12Włącznik świateł hamowania5
13Wycieraczki25
14ABS / STC / DSTC30
15
16Spryskiwacze przedniej szyby;Wycieraczki i spryskiwacze reflektorów(niektóre modele).15
17Prawe światło mijania10
18Światła mijania lewe10
19ABS / STC / DSTC30
20Światła drogowe, lewe15
21Światła drogowe, prawe15
22Rozrusznik25
23Moduł sterujący silnika;Przekaźnik silnika.5
24

Bezpieczniki w kabinie pasażerskiej w Volvo S80 (2004)

Bezpieczniki w kabinie pasażerskiej w Volvo S80 (2004)
NumerOpisAmpery [A]
1Światła mijania15
2Światła drogowe20
3Fotel kierowcy z napędem elektrycznym30
4Fotel pasażera z napędem elektrycznym30
5Wspomaganie kierownicy zależne od prędkości;Pompa próżniowa.15
6
7Podgrzewane siedzenie – przednie lewe (opcja)15
8Podgrzewane siedzenie – przednie prawe (opcja)15
9ABS / STC / DSTC5
10Światła dzienne10
11Światła dzienne10
12Wycieraczki reflektorów (niektóre modele)15
13Gniazdo elektryczne 12 V.15
14Fotel pasażera z napędem elektrycznym5
15System audio;VNS.5
16System nagłośnienia20
17Wzmacniacz dźwięku30
18Przednie światła przeciwmgielne15
19Wyświetlacz VNS10
20
21Automatyczna skrzynia biegów;Shiftlock;Przedłużony posuw D2.10
22Kierunkowskazy20
23Moduł włącznika reflektorów;Układ klimatyzacji;Złącze diagnostyczne na pokładzie;Moduły dźwigni kierownicy.5
24Rozszerzone zasilanie przekaźnika D1:system klimatyzacji,elektrycznie sterowany fotel kierowcy,informacje kierowcy.10
25Stacyjka;Przekaźnik rozrusznika;SRS;Moduł sterujący silnika.10
26Dmuchawa układu klimatyzacji30
27
28Moduł elektroniczny – oświetlenie dodatkowe10
29
30Lewe przednie i tylne światła postojowe7,5
31Prawe przednie i tylne światła postojowe;Oświetlenie tablicy rejestracyjnej.7,5
32Centralny moduł elektryczny;Oświetlenie lusterka kosmetycznego;Wspomaganie kierownicy;Oświetlenie schowka na rękawiczki;Dodatkowe oświetlenie wnętrza.10
33Pompa paliwowa15
34Siłownik szyberdachu15
35Centralny zamek, elektryczne szyby – lewe lusterko zewnętrzne25
36Centralny zamek, elektryczne szyby – prawe lusterko zewnętrzne25
37Tylne szyby elektryczne30
38Syrena alarmowa*5
* Należy pamiętać, że jeśli bezpiecznik nie jest nienaruszony lub zostanie wyjęty, włączy się alarm.

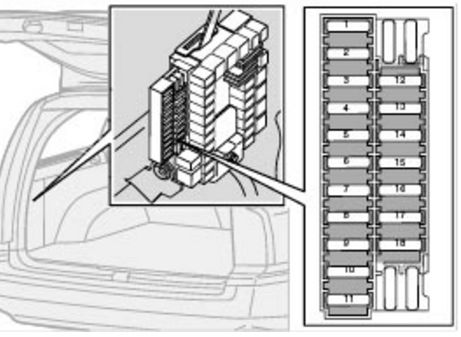

Bezpieczniki w bagażniku w Volvo S80 (2004)

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po lewej stronie.

Bezpieczniki w bagażniku w Volvo S80 (2004)
NumerOpisAmpery [A]
1Tylny moduł elektryczny;Oświetlenie bagażnika.10
2Tylne światło przeciwmgielne10
3Moduł kontroli akcesoriów15
4Światła zapasowe10
5Tylny moduł elektroniczny10
6Zmieniarka CD (opcja); System nawigacji (opcja).7,5
7Okablowanie przyczepy (30-przewodowe)15
8Gniazdo 12 V – bagażnik15
9Zaczep przyczepy (30 posuwów)15
10Zmieniarka CD;VNS.10
11Moduł kontroli akcesoriów (AEM)15
12
13
14
15Zaczep przyczepy (zasilanie 15I)20
16Gniazdo elektryczne w bagażniku – akcesoria15
17
18
