Alfa Romeo MiTo (2008-2013) – schemat bezpieczników

Alfa Romeo MiTo (2008-2013) – skrzynka bezpieczników schemat
Alfa Romeo MiTo (2008-2013) – skrzynka bezpieczników schemat

Alfa Romeo MiTo (2008-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo MiTo (2008-2013) to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.

Miejsce produkcji: Turyn (Włochy)

Projektant: Juan Manuel Diaz

Skrzynka bezpieczników w komorze silnika w Alfa Romeo MiTo (2008-2013)

Skrzynka bezpieczników w komorze silnika w Alfa Romeo MiTo (2008-2013)

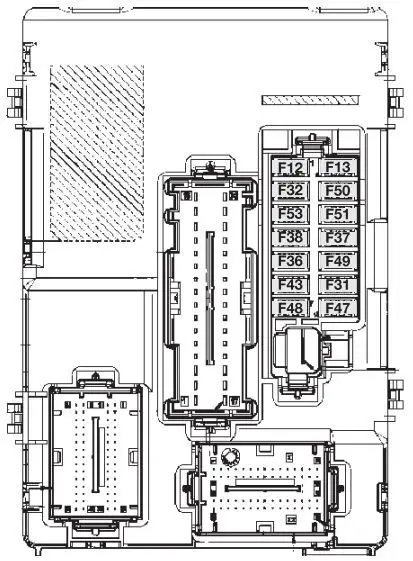

Skrzynka bezpieczników na desce rozdzielczej w Alfa Romeo MiTo (2008-2013)

Skrzynka bezpieczników na desce rozdzielczej w Alfa Romeo MiTo (2008-2013)

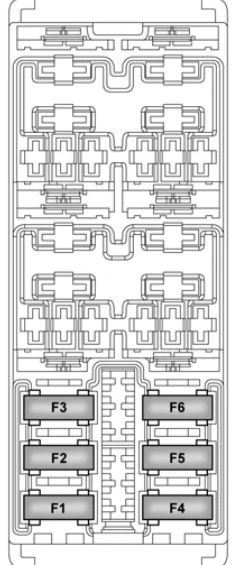

Skrzynka bezpieczników bagażnika w Alfa Romeo MiTo (2008-2013)

Skrzynka bezpieczników bagażnika w Alfa Romeo MiTo (2008-2013)

Tabela zbiorcza bezpieczników

OpisBezpiecznikAmpery [A]Lokalizacja
Główne belkiF1415Komora silnika
Światła mijania praweF127,5Deska rozdzielcza
Światła mijania leweF137,5Deska rozdzielcza
System wyładowania gazowego reflektorów (prawa strona)F1215Deska rozdzielcza
System wyładowania gazowego reflektorów (lewa strona)F1315Deska rozdzielcza
Światła przeciwmgielneF3015Komora silnika
3. światło hamowaniaF375Deska rozdzielcza
Światło cofaniaF515Deska rozdzielcza
Oświetlenie wewnętrzne przednie;Oświetlenie bagażnika;Oświetlenie wnętrza osłony przeciwsłonecznej;Oświetlenie drzwi;Oświetlenie schowka na rękawiczki.F325Deska rozdzielcza
OpisBezpiecznikAmpery [A]Lokalizacja
Wentylator przedziału pasażerskiegoF0830Komora silnika
Pompa spryskiwaczy reflektorówF0920Komora silnika
Klakson dwutonowyF1015Komora silnika
Elektrozawór przepustnicy;Elektrozawór wyłączający;Elektrozawór kanistra;Podgrzewacz sondy lambda;Elektrozawór VGT;Elektromagnes obejścia chłodzenia EGR;Elektrozawór zawirowujący;Elektromagnes przepustnicy;Sterownik podgrzewania wstępnego świecy żarowej.F1110Komora silnika
System regulacji ustawienia reflektorówf137,5Deska rozdzielcza
Dodatkowa grzałka (PTC 1)F1530Komora silnika
Jednostka sterująca silnikaF 165Komora silnika
Jednostka sterująca silnika (zasilanie)F1710Komora silnika
Cewka przekaźnika układu sterowania;Jednostka sterująca silnika (wersje 1.4);Cewka zdalnego sterowania układu chłodzenia silnika (300 W + 300 W).F185Komora silnika
Sprężarka klimatyzacjiF197,5Komora silnika
Podgrzewana tylna szyba przednia;System odmgławiający.F2030Komora silnika
Pompa paliwa na zbiornikuF2115Komora silnika
Główne obciążenia systemu zarządzania silnikiem (wersje 1.4)F2210Komora silnika
Główne obciążenia systemu zarządzania silnikiem (wersje 1.6 JTDM)F2220Komora silnika
Jednostka sterująca układu hamulcowego(jednostka sterująca i jednostka elektromagnetyczna)F2320Komora silnika
Sterownik elektrycznego układu kierowniczego (zasilacz + kluczyk);Sterownik układu hamulcowego (zasilacz + kluczyk);Xzujnik odchylenia w tunelu.F245Komora silnika
Cewki przekaźnika układu wydechowego INT / A na skrzynce bezpieczników silnikaF315Deska rozdzielcza
Radio;Jednostka sterująca Blue & MeTM;Jednostka sterująca klimatyzacją;Jednostka sterująca alarmem;Jednostka sterująca systemem czujników głośności;Zewnętrzne gniazdo diagnostyczne EOBD;Jednostka sterująca wykrywaniem ciśnienia w oponach.F3610Deska rozdzielcza
Tablica przyrządów;Wyłącznik świateł hamowania;System zarządzania reflektorami gazowymi.F375Deska rozdzielcza
Silnik zamka drzwi na drzwiach;Silnik Safe Lock na drzwiach;Silnik odblokowujący klapę tylną.F3815Deska rozdzielcza
Pompa spryskiwacza szyby przedniej i tylnejF4320Deska rozdzielcza
Silnik elektryczny podnośnika szyby wraz z jednostką sterującą(drzwi po stronie kierowcy)F4720Deska rozdzielcza
Elektryczny silnik szyby wraz ze sterownikiem(drzwi po stronie pasażera)F4820Deska rozdzielcza
Jednostka sterująca czujników parkowania;Jednostka sterująca wykrywaniem ciśnienia w oponach;Czujnik deszczu / zmierzchu na lusterku wstecznym;Elektrochromowany czujnik na lusterku wstecznym;Zapięcie pasów bezpieczeństwa na wyświetlaczu lampki ostrzegawczej na lusterku wstecznym;Oświetlenie panelu sterowania(Centralny panel sterowania,Panel sterowania po stronie kierowcy,Panel sterowania na kierownicy,Panel sterowania Blue & MeTM);Przełącznik aktywacji poduszki ogrzewania przedniego siedzenia;Jednostka sterująca czujnikami głośności systemu alarmowego;Sterownik elektrycznego szyberdachu;Gniazdo PND na desce rozdzielczej.F495Deska rozdzielcza
Jednostka sterująca systemu poduszki powietrznejF507,5Deska rozdzielcza
Wyłącznik sprzęgła;Wyłącznik świateł hamowania;Cewki przekaźników na skrzynce bezpieczników silnika;Układ sterowania wewnętrznego nagrzewnicy i klimatyzatora;Jednostka sterująca Blue & MeTM;Okablowanie radiowe;Przepływomierz powietrza;Czujnik wody w oleju napędowym.F515Deska rozdzielcza
Tablica przyrządówF535Deska rozdzielcza
Jednostka sterująca wzmacniacza systemu Hi-Fi firmy BoseF415Bagaż
Subwoofer Bassbox w komorze na koło zapasoweF510Bagaż
Ogrzewacz lewego i prawego przedniego siedzeniaF615Bagaż
Elektryczny system otwierania szyberdachuF120Bagaż
Okablowanie bezpiecznikaF2Bagaż
Gniazdo zasilania w bagażnikuF315Bagaż
Wentylator przedziału pasażerskiegoF8340Komora silnika
Gniazdo zasilania w tuneluF8515Komora silnika
Odmgławianie lusterek bocznych po stronie pasażera i kierowcy;Odmgławianie przednich dysz; Podgrzewana cewka przekaźnika szyby przedniej.F877,5Komora silnika
