Chevrolet Spark (2011 – 2012) schemat bezpieczników

Chevrolet Spark (2011 – 2012) schemat skrzynki bezpieczników

Chevrolet Spark (2011 – 2012) schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012

Bezpiecznik zapalniczki (gniazdo zasilania) w Chevrolet Spark (2011 – 2012) to bezpiecznik 21 w skrzynce bezpiecznikowej deski rozdzielczej.

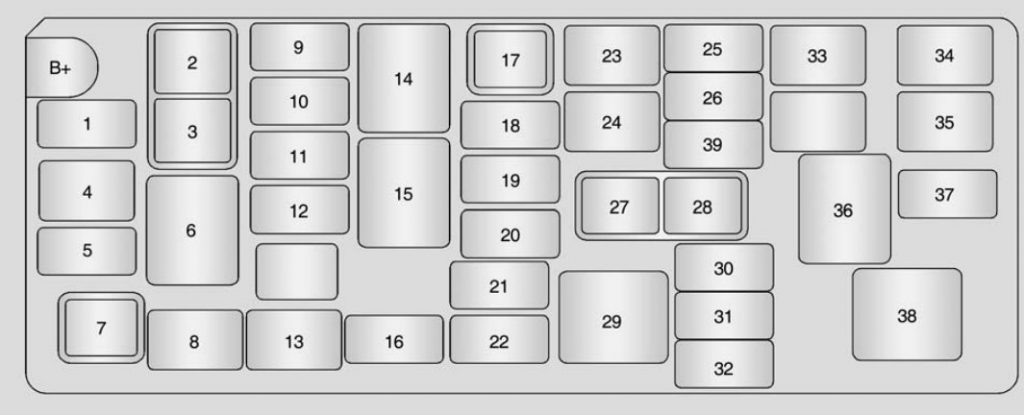

Skrzynka bezpieczników w komorze silnika w Chevrolet Spark (2011 – 2012)

Skrzynka bezpieczników w komorze silnika w Chevrolet Spark (2011 – 2012)
NumerFunkcja
1Pompa paliwa
2Przekaźnik świateł pozycyjnych
3Przekaźnik wentylatora – niska prędkość
4Wentylator – wysoka prędkość
5Klimatyzacja
6Przekaźnik wentylatora – wysoka prędkość
7Przekaźnik klimatyzacji
8ABS 2
9Lewe światła pozycyjne
10Prawe światła pozycyjne
11Przednie światła przeciwmgielne
12Wentylator – niska prędkość
13ABS 1
14Przekaźnik przednich świateł przeciwmgielnych
15Przekaźnik pompy paliwa
16Zapasowy bezpiecznik
17Przekaźnik świateł drogowych
18Światła drogowe
19Lewe światło mijania
20Prawe światło mijania
21Zapasowy bezpiecznik
22Zapasowy bezpiecznik
23Zapłon 2/rozrusznik
24Zapłon 1/zasilanie wyposażenia
25Światła awaryjne
26Sygnał dźwiękowy
27Przekaźnik świateł mijania
28Przekaźnik klaksonu
29Główny przekaźnik silnika
30Zapłon
31EMS 1
32EMS 2
33Akumulator deski rozdzielczej
34
35Ogrzewanie siedzeń
36Przekaźnik ogrzewania siedzeń
37Moduł sterujący silnika
38

Skrzynka bezpieczników w desce rozdzielczej w Chevrolet Spark (2011 – 2012)

Skrzynka bezpieczników w desce rozdzielczej w Chevrolet Spark (2011 – 2012)

Skrzynka bezpieczników w kabinie znajduje się w dolnej części deski rozdzielczej po stronie kierowcy.

NumerFunkcja
1Tylna wycieraczka
2Lusterko/zewnętrzne lusterko wsteczne
3Reflektory
4Zewnętrzne lusterko wsteczne regulowane elektrycznie
5Zamek drzwiowy
6Przednie wycieraczki
7
8Światła cofania
9Kierunkowskazy
10Ogrzewanie tylnej szyby
11Tylne światła przeciwmgielne
12Zestaw wskaźników
13Moduł sterujący silnika dmuchawy
14Poduszka powietrzna
15Zabezpieczenie przeciwkradzieżowe / złącze linii danych
16Moduł sterujący skrzyni biegów
17Szyby sterowane elektrycznie w tylnych drzwiach
18Radioodtwarzacz / system zdalnego otwierania drzwi / pilot
19Moduł sterujący silnika (ECM) / zabezpieczenie przeciwkradzieżowe
20Szyby sterowane elektrycznie w przednich drzwiach
21Zapalniczka
22Światło hamowania
23Rozrusznik
24Radioodtwarzacz / zegar / system zdalnego otwierania drzwi
25Oświetlenie deski rozdzielczej/wnętrza kabiny
26
