Ford Kuga (2022) – schemat bezpieczników
Ford Kuga (2022) – schemat skrzynki bezpieczników
Rok produkcji: 2022
Bezpiecznik zapalniczki (gniazdo zasilania) w Ford Kuga (2022) to bezpiecznik 61 w skrzynce bezpiecznikowej w komorze silnika.
Miejsce produkcji: Walencja (Hiszpania)

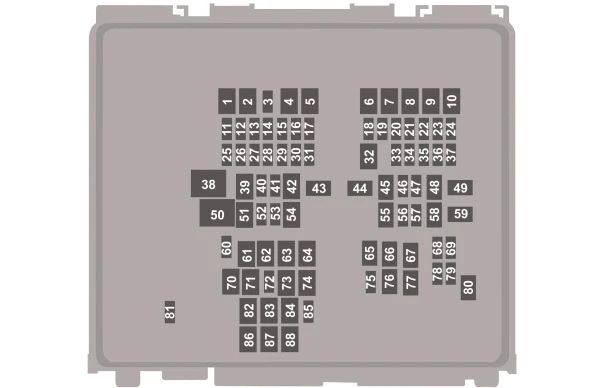

Skrzynka bezpieczników w komorze silnika w Ford Kuga (2022)
Numer | Ampery [A] | Opis |
---|---|---|
1 | 30 A | Nagrzewnica filtra paliwa (Diesel). |
2 | 40 A | Ogrzewanie przedniej szyby, lewa strona. |
3 | 10 A | Nieużywany (zapasowy). |
4 | 60 A | Dodatkowa nagrzewnica (benzynowe, Diesel). |
5 | 40 A | Dodatkowa nagrzewnica (benzynowe, Diesel). |
6 | 40 A | Dodatkowa nagrzewnica (benzynowe, Diesel). |
7 | 40 A | Ogrzewanie przedniej szyby, prawa strona. |
8 | — | Nieużywany. |
9 | 60 A | Moduł świec żarowych (Diesel). |
10 | 30 A | Rozrusznik. |
11 | 15 A | Moduł sterowania zespołem napędowym. |
12 | 15 A | Moduł sterowania zespołem napędowym. |
13 | 15 A | Moduł sterowania zespołem napędowym. |
14 | 15 A | Moduł sterowania zespołem napędowym. |
15 | 15 A | Moduł sterowania zespołem napędowym (Diesel). |
16 | — | Nieużywany. |
17 | 20 A | Blokada kolumny kierowniczej. |
18 | 10 A | Moduł sterowania zespołem napędowym. |
19 | 10 A | Moduł układu zapobiegającego blokowaniu kół podczas hamowania. |
20 | 5 A | Moduł sterujący dozowaniem (Diesel). |
21 | 5 A | Nagrzewnica na paliwo. |
22 | 5 A | Elektroniczny moduł sterujący akumulatorem (napęd hybrydowy). |
23 | 5 A | Lampa pierścieniowa portu ładowania (napęd hybrydowy). |
24 | 20 A | Wzmacniacz. |
25 | 20 A | Nagrzewnica przewodu ciśnieniowego (Diesel). |
26 | 10 A | Moduł sterujący dozowaniem reduktora (Diesel). |
27 | 20 A | Nagrzewnica zbiornika (Diesel). |
28 | 10 A | Przełącznik wł./wył. hamulców. Zespół przełączników reflektorów. |
29 | 5 A | Modułu sterowania zespołem napędowym (napęd hybrydowy). |
30 | 10 A | Pompa oleju przekładniowego (napęd hybrydowy). |
31 | 5 A | Elektroniczny układ wspomagania kierownicy. |
32 | 30 A | Moduł sterujący układami nadwozia. |
33 | 10 A | Przednia kamera układu pomocy przy parkowaniu. Kamera wsteczna. Układ monitorowania martwego pola. Adaptacyjny tempomat. |
34 | 10 A | Regulacja ustawienia reflektorów. |
35 | 15 A | Ogrzewana kierownica. |
36 | 10 A | Modułu sterowania zespołem napędowym (napęd hybrydowy). Moduł sterujący przekładnią (Diesel). |
37 | 20 A | Sygnał dźwiękowy. |
38 | 40 A | Silnik dmuchawy. |
39 | — | Nieużywany. |
40 | — | Nieużywany. |
41 | 20 A | Wzmacniacz. |
42 | 30 A | Siedzenie kierowcy regulowane elektrycznie. |
43 | 50 A | Elektryczna pompa wodna (napęd hybrydowy). |
44 | 40 A | Moduł holowania przyczepy. |
45 | 30 A | Siedzenie pasażera regulowane elektrycznie. |
46 | 20 A | Nieużywany (zapasowy). |
47 | 20 A | Siedzenia ogrzewane. |
48 | 40 A | Zawory sterujące układu zapobiegającego blokowaniu kół podczas hamowania. |
49 | 60 A | Pompa sterująca układu zapobiegającego blokowaniu kół podczas hamowania. |
50 | 60 A | Wentylator |
51 | 30 A | Okno dachowe. |
52 | 5 A | Ładowarka USB w tylnej konsoli. |
53 | 10 A | Moduł sterujący ładowaniem akumulatora (napęd hybrydowy). |
54 | — | Nieużywany. |
55 | 20 A | Moduł sterujący przekładnią (Diesel). |
56 | 5 A | Przetwornik DC/DC (napęd hybrydowy). |
57 | 10 A | Złącze diagnostyczne. |
58 | 40 A | Dodatkowa skrzynka rozdzielcza zasilania (napęd hybrydowy). |
59 | 40 A | Moduł sterujący układami nadwozia. |
60 | — | Nieużywany. |
61 | 20 A | Gniazdo zasilania w tylnej przestrzeni ładunkowej. |
62 | 20 A | Nieużywany (zapasowy). |
63 | 30 A | Nieużywany (zapasowy). |
64 | 30 A | Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. |
65 | — | Nieużywany. |
66 | 20 A | Moduł ogrzewanego siedzenia tylnego. |
67 | 20 A | Nagrzewnica na paliwo. |
68 | 5 A | Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego (benzynowe). |
69 | 15 A | Punktowe wtryskiwacze paliwa (benzynowe, napęd hybrydowy). |
70 | — | Nieużywany. |
71 | 20 A | Gniazdo zasilania w komorze układu multimedialnego. |
72 | 20 A | Wycieraczka szyby tylnej. |
73 | — | Nieużywany. |
74 | 30 A | Silniczek wycieraczki przedniej szyby. |
75 | 10 A | Nieużywany (zapasowy). |
76 | 30 A | Ogrzewana szyba tylna. |
77 | — | Nieużywany. |
78 | 10 A | Sprzęgło klimatyzacji. |
79 | 10 A | Spryskiwacz reflektora. |
80 | 20 A | Pompa paliwowa. |
81 | 10 A | Pompa spryskiwacza tylnej szyby. |
82 | 40 A | Nieużywany (zapasowy). |
83 | — | Nieużywany. |
84 | 40 A | Moduł sterujący układem napędowym. |
85 | 5 A | Czujnik deszczu. |
86 | — | Nieużywany. |
87 | — | Nieużywany. |
88 | — | Nieużywany. |

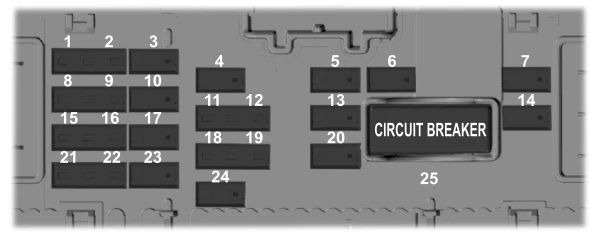

Skrzynka bezpieczników w przedziale pasażerskim w Ford Kuga (2022)
(Skrzynka bezpieczników znajduje się pod schowkiem.)
Numer | Ampery [A] | Opis |
---|---|---|
1 | 5 A | Moduł sterujący uzupełniającym systemem bezpieczeństwa. |
2 | 5 A | Ogrzewane siedzenia tylne. |
3 | 10 A | Moduł sterujący układu aktywnej pomocy przy parkowaniu. |
4 | 10 A | Włącznik zapłonu. |
5 | 20 A | Zaryglowanie. Odryglowanie. |
6 | 10 A | Okno dachowe. |
7 | 30 A | Moduł drzwi pasażera. |
8 | 5 A | Nieużywany. |
9 | 5 A | Elektrochromatyczne lusterko. Moduł przetwarzania obrazu A. Lampka kontrolna odłączenia poduszki powietrznej pasażera. |
10 | 10 A | Moduł jednostki sterującej układu telematycznego. |
11 | 5 A | Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk. |
12 | 5 A | Centralny moduł sterujący alarmem. |
13 | 15 A | Zamek drzwi kierowcy. Blokady otwierania drzwi przez dzieci. |
14 | 30 A | Moduł drzwi kierowcy. |
15 | 15 A | Nieużywany (zapasowy). |
16 | 15 A | Nieużywany (zapasowy). |
17 | 15 A | SYNC. Moduł nadajnika-odbiornika. Zintegrowany panel sterowania. |
18 | 7,5 A | Moduł wyświetlacza przeziernego. Moduł bezprzewodowego ładowania akcesoriów. |
19 | 7,5 A | Syrena alarmu zasilana przez baterię. |
20 | 10 A | Nieużywany (zapasowy). |
21 | 7,5 A | Układ ogrzewania, wentylacji i klimatyzacji. Elektroniczny moduł zmiany biegów. |
22 | 7,5 A | Zestaw wskaźników. Moduł-bramka. Moduł sterujący kolumną kierowniczą. |
23 | 20 A | Zespół audio. |
24 | 20 A | Nieużywany (zapasowy). |
25 | 30 A | Nieużywany (zapasowy). |
