Ford Kuga (2021) – schemat bezpieczników

Ford Kuga (2021) – schemat skrzynki bezpieczników

Ford Kuga (2021) – schemat skrzynki bezpieczników

Rok produkcji: 2021

Bezpiecznik zapalniczki (gniazdo zasilania) w Ford Kuga (2021) to bezpiecznik 61 w skrzynce bezpiecznikowej w komorze silnika.

Miejsce produkcji: Walencja (Hiszpania)

Schemat skrzynek bezpieczników i przekaźników – Ford Kuga (2021)

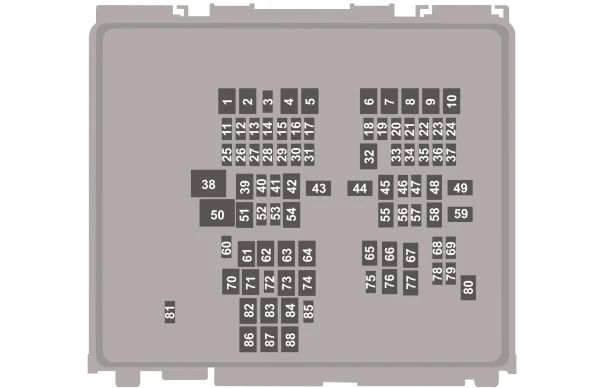

Skrzynka bezpieczników w komorze silnika Ford Kuga (2021)

Skrzynka bezpieczników w komorze silnika Ford Kuga (2021)
Lokalizacja bezpiecznikówPrądZabezpieczany element
130 ANagrzewnica filtra paliwa (Diesel).
240 AOgrzewanie przedniej szyby, lewa strona.
310 ANieużywany (zapasowy).
460 ADodatkowa nagrzewnica (benzynowe, Diesel).
540 ADodatkowa nagrzewnica (benzynowe, Diesel).
640 ADodatkowa nagrzewnica (benzynowe, Diesel).
740 AOgrzewanie przedniej szyby, prawa strona.
8Nieużywany.
960 AModuł świec żarowych (Diesel).
1030 ARozrusznik.
1115 AModuł sterowania zespołem napędowym.
1215 AModuł sterowania zespołem napędowym.
1315 AModuł sterowania zespołem napędowym.
1415 AModuł sterowania zespołem napędowym.
1515 AModuł sterowania zespołem napędowym (Diesel).
16Nieużywany.
1720 ABlokada kolumny kierowniczej.
1810 AModuł sterowania zespołem napędowym.
1910 AModuł układu zapobiegającego blokowaniu kół podczas hamowania.
205 AModuł sterujący dozowaniem (Diesel).
215 ANagrzewnica na paliwo.
225 AElektroniczny moduł sterujący akumulatorem (napęd hybrydowy).
235 ALampa pierścieniowa portu ładowania (napęd hybrydowy).
2420 AWzmacniacz.
2520 ANagrzewnica przewodu ciśnieniowego (Diesel).
2610 AModuł sterujący dozowaniem reduktora (Diesel).
2720 ANagrzewnica zbiornika (Diesel).
2810 APrzełącznik wł./wył. hamulców.   Zespół przełączników reflektorów.
295 AModułu sterowania zespołem napędowym (napęd hybrydowy).
3010 APompa oleju przekładniowego (napęd hybrydowy).
315 AElektroniczny układ wspomagania kierownicy.
3230 AModuł sterujący układami nadwozia.
3310 APrzednia kamera układu pomocy przy parkowaniu.   Kamera wsteczna.   Układ monitorowania martwego pola.   Adaptacyjny tempomat.
3410 ARegulacja ustawienia reflektorów.
3515 AOgrzewana kierownica.
3610 AModułu sterowania zespołem napędowym (napęd hybrydowy).   Moduł sterujący przekładnią (Diesel).
3720 ASygnał dźwiękowy.
3840 ASilnik dmuchawy.
39Nieużywany.
4015 ANieużywany (zapasowy).
4120 AWzmacniacz.
4230 ASiedzenie kierowcy regulowane elektrycznie.
4350 AElektryczna pompa wodna (napęd hybrydowy).
4440 AModuł holowania przyczepy.
4530 ASiedzenie pasażera regulowane elektrycznie.
4620 ANieużywany (zapasowy).
4720 ASiedzenia ogrzewane.
4840 AZawory sterujące układu zapobiegającego blokowaniu kół podczas hamowania.
4960 APompa sterująca układu zapobiegającego blokowaniu kół podczas hamowania.
5060 AWentylator
5130 AOkno dachowe.
525 AŁadowarka USB w tylnej konsoli.
5310 AModuł sterujący ładowaniem akumulatora (napęd hybrydowy).
54Nieużywany.
5520 AModuł sterujący przekładnią (Diesel).
565 APrzetwornik DC/DC (napęd hybrydowy).
5710 AZłącze diagnostyczne.
5840 ADodatkowa skrzynka rozdzielcza zasilania (napęd hybrydowy).
5940 AModuł sterujący układami nadwozia.
60Nieużywany.
6120 AGniazdo zasilania w tylnej przestrzeni ładunkowej.
6220 ANieużywany (zapasowy).
6330 ANieużywany (zapasowy).
6430 AElektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
65Nieużywany.
6620 AModuł ogrzewanego siedzenia tylnego.
6720 ANagrzewnica na paliwo.
685 APrzepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego (benzynowe).
6915 APunktowe wtryskiwacze paliwa (benzynowe, napęd hybrydowy).
7020 AGniazdo zasilania w przedniej konsoli.
7120 AGniazdo zasilania w komorze układu multimedialnego.
7220 AWycieraczka szyby tylnej.
73Nieużywany.
7430 ASilniczek wycieraczki przedniej szyby.
7510 ANieużywany (zapasowy).
7630 AOgrzewana szyba tylna.
77Nieużywany.
7810 ASprzęgło klimatyzacji.
7910 ASpryskiwacz reflektora.
8020 APompa paliwowa.
8110 APompa spryskiwacza tylnej szyby.
8240 ANieużywany (zapasowy).
83Nieużywany.
8440 AModuł sterujący układem napędowym.
855 ACzujnik deszczu.
86Nieużywany.
87Nieużywany.
88Nieużywany.

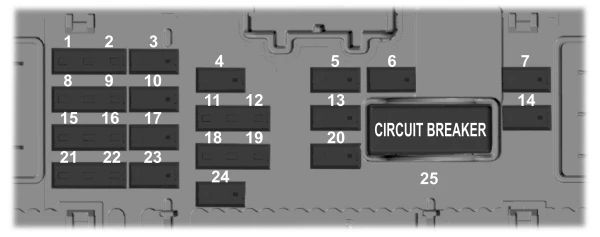

Skrzynka bezpieczników w przedziale pasażerskim w Ford Kuga (2021)

Skrzynka bezpieczników znajduje się pod schowkiem.

Skrzynka bezpieczników w przedziale pasażerskim w Ford Kuga (2021)
Lokalizacja bezpiecznikówPrądZabezpieczany element
15 AModuł sterujący uzupełniającym systemem bezpieczeństwa.
25 AOgrzewane siedzenia tylne.
310 AModuł sterujący układu aktywnej pomocy przy parkowaniu.
410 AWłącznik zapłonu.
520 AZaryglowanie.   Odryglowanie.
610 AOkno dachowe.   Przemiennik DC.
730 AModuł drzwi pasażera.
85 ANieużywany.
95 AElektrochromatyczne lusterko.   Moduł przetwarzania obrazu A.   Lampka kontrolna odłączenia poduszki powietrznej pasażera.
1010 AModuł jednostki sterującej układu telematycznego.
115 AElektryczne otwieranie/zamykanie drzwi tyłu nadwozia.   Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
125 ACentralny moduł sterujący alarmem.
1315 AZamek drzwi kierowcy.   Blokady otwierania drzwi przez dzieci.
1430 AModuł drzwi kierowcy.
1515 ANieużywany (zapasowy).
1615 ANieużywany (zapasowy).
1715 ASYNC.   Moduł nadajnika-odbiornika.   Zintegrowany panel sterowania.
187,5 AModuł wyświetlacza przeziernego.   Moduł bezprzewodowego ładowania akcesoriów.
197,5 ASyrena alarmu zasilana przez baterię.
2010 ANieużywany (zapasowy).
217,5 AUkład ogrzewania, wentylacji i klimatyzacji.   Elektroniczny moduł zmiany biegów.
227,5 AZestaw wskaźników.   Moduł-bramka.   Moduł sterujący kolumną kierowniczą.
2320 AZespół audio.
2420 ANieużywany (zapasowy).
2530 ANieużywany (zapasowy).
