Peugeot 308 (2016) – schemat bezpieczników
Peugeot 308 (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 (2016) to bezpiecznik F16 w skrzynce bezpiecznikowej na desce rozdzielczej.
Miejsce produkcji: Sochaux (Francja), Wuhan (Chiny), Gurun

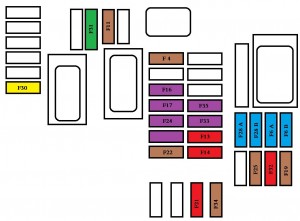

Bezpieczniki na desce rozdzielczej w Peugeot 308 (2016)
Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Wersja 1 (pełna)
| Nr | Ampery [A] | Opis |
| F4 | 5 | Połączenia alarmowe i pomoc |
| F6A/B | 15 | System audio;Ekran dotykowy;Odtwarzacz CD;Nawigacja. |
| F11 | 5 | System „Bezkluczykoweotwieranie i uruchamianie”. |
| F13 | 10 | Przednie gniazdo akcesoriów 12 V. |
| F14 | 10 | Gniazdo akcesoriów 12 V w bagażniku |
| F 16 | 3 | Lampka schowka na rękawiczki;Tylna lampka sufitowa. |
| F17 | 3 | Lampka lusterka kosmetycznego;Lampka sufitowa przednia |
| F19 | 5 | Tablica przyrządów |
| F21 | 10 | Ekran wielofunkcyjny;Klimatyzacja. |
| F22 | 5 | Kamera cofania, czujniki parkowania |
| F24 | 3 | Czujnik deszczu i nasłonecznienia |
| F25 | 5 | Poduszki powietrzne |
| F28A/B | 15 | System audio (akumulator +) |
| F30 | 20 | Tylna wycieraczka |
| F31 | 30 | Zamki |
| F32 | 10 | Wzmacniacz Hi-Fi |
| F33 | 3 | Zapamiętywanie pozycji kierowcy |
| F34 | 5 | Elektryczne wspomaganie kierownicy |
| F35 | 3 | Wyświetlacz niezapiętychpasów bezpieczeństwa. |

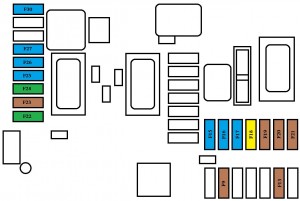

Wersja 2 (Eco)
| Nr | Ampery [A] | Opis |
| F9 | 5 | Połączenia alarmowe i pomoc |
| F13 | 5 | Kamera cofania i czujniki parkowania |
| F15 | 15 | Gniazdo akcesoriów 12 V. |
| F16 | 15 | Zapalniczka |
| F17 | 15 | System nagłośnieniowy |
| F18 | 20 | Ekran dotykowy;Odtwarzacz CD;System audio;Nawigacja. |
| F19 | 5 | Czujnik deszczu/nasłonecznienia |
| F20 | 5 | Poduszki powietrzne |
| F21 | 5 | Tablica przyrządów |
| F22 F24 | 30 | Zamki wewnętrzne, zewnętrzne,przednie i tylne |
| F23 | 5 | Lampka w schowku;Lusterko kosmetyczne;Przednie i tylne lampki sufitowe. |
| F25 F27 | 15 | Pompa spryskiwaczaprzedniej/tylnej szyby. |
| F26 | 15 | Klakson |
| F30 | 15 | Tylna wycieraczka |
Bezpieczniki komory silnika w Peugeot 308 (2016)
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.
Wersja 1 (pełna)

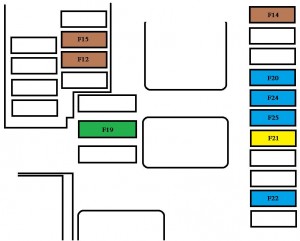

Skrzynka bezpieczników 1
| Nr | Ampery [A] | Opis |
| F12 | 5 | Jednostka sterująca Park Assist |
| F14 | 25 | Pompa spryskiwaczaprzedniej i tylnej szyby. |
| F15 | 5 | Wspomaganie kierownicy |
| F19 | 30 | Silnik wycieraczki przedniej |
| F20 | 15 | Silniki spryskiwaczaprzedniej i tylnej szyby. |
| F21 | 20 | Spryskiwacz reflektorów |
| F22 | 15 | Klakson |
| F23 | 15 | Prawe światło drogowe |
| F24 | 15 | Światło drogowe lewe |
Skrzynka bezpieczników 2
| Nr | Ampery [A] | Opis |
| F8 | 30 | System kontroli emisji spalin (AdBlue®) |
| F10 | 5 | Automatyczna skrzynia biegów |
| F12 | 15 | Automatyczna skrzynia biegów |

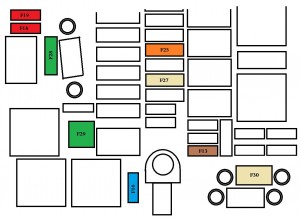

Bezpieczniki komory silnika w Peugeot 308 (2016) Wersja 2 (Eco)
| Nr | Ampery [A] | Opis |
| F13 | 5 | Wbudowany interfejs systemowy |
| F 16 | 15 | Przednie światła przeciwmgielne |
| F18 | 10 | Prawe światło drogowe |
| F19 | 10 | Światło drogowe lewe |
| F25 | 40 | Przekaźnik spryskiwaczy reflektorów(montaż nieoryginalny). |
| F27 | 25 | Wbudowany interfejs systemowy |
| F28 | 30 | System kontroli emisji spalin (AdBlue®) |
| F29 | 30 | Silnik wycieraczki przedniej |
| F30 | 80 | Wtyczki nagrzewnicy wstępnej (Diesel); Dodatkowe programowalne ogrzewanie (wyposażenie nieoryginalne),Pompa spryskiwacza reflektorów. |
