Peugeot 607 (2006) – schemat bezpieczników
Peugeot 607 (2006) – schemat skrzynki bezpieczników
Rok produkcji: 2006
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeot 607 (2006) to bezpiecznik F9 w skrzynce bezpiecznikowej znajdującej się na desce rozdzielczej.
Miejsce produkcji: Sochaux (Francja) i Rennes (Francja)

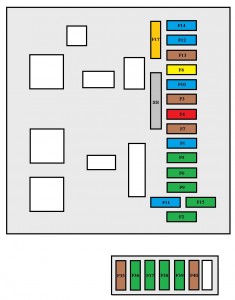

Bezpieczniki na desce rozdzielczej w Peugeot 607 (2006)
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F31 | 5 | Prawe światło stopu |
| F32 | 5 | Lewe światło stopu |
| F33 | 5 | Trzecie światło stop |
| F34 | 5 | Zasilanie audio / telefoniczne |
| F35 | 5 | Jednostka sterująca wykrywaniem zbyt niskiego ciśnienia w oponach, zmieniarka CD |
| F36 | 30 | Przekaźnik siedzenia pasażera |
| F37 | 30 | Podgrzewane siedzenia pasażera i tylne prawe |
| F38 | 30 | Podgrzewane siedzenia kierowcy i tylne lewe |
| F39 | 30 | Przekaźnik siedzenia kierowcy |
| F40 | 5 | Gniazdo diagnostyczne |
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F1 | 15 | Pompa spryskiwacza przedniego i czujnik poziomu płynu spryskiwacza |
| F2 | 30 | Zablokowana i zakleszczona ziemia |
| F3 | 5 | Poduszki powietrzne |
| F4 | 10 | Wyłącznik sprzęgła, wyłącznik dwufunkcyjny hamulca, złącze diagnostyczne, czujnik ESP, zespół poduszek powietrznych i napinaczy, przekaźnik klimatyzacji BCP3, lusterko elektrochromatyczne |
| F5 | 30 | Elektryczne szyby przednie i zasilanie szyberdachu |
| F6 | 30 | Zasilanie tylnych szyb elektrycznych |
| F7 | 5 | Włącznik schowka na rękawiczki, dodatkowe oświetlenie, lampki do czytania mapy, dodatkowe lusterko |
| F8 | 20 | Zasilanie wyświetlacza wielofunkcyjnego, sterowanie kierownicą, syrena alarmowa, dodatkowa skrzynka bezpieczników przyczepy |
| F9 | 30 | Zapalniczki przednie i tylne (maks. 100 W) |
| F10 | 15 | Zasilanie jednostki sterującej zbiornika dodatku |
| F11 | 15 | Sterownik automatycznej skrzyni biegów, przełącznik wyboru pozycji automatycznej skrzyni biegów, wyłącznik zapłonu |
| F12 | 15 | Zasilanie skrzynki bezpieczników przyczepy, zestaw głośnomówiący, przekaźnik siedzeń, moduł pamięci siedzenia, czujnik deszczu i jasności |
| F13 | 5 | Zasilanie skrzynki bezpieczników silnika, zasilanie regulacji reflektorów |
| F14 | 15 | Zasilanie jednostki sterującej wspomaganiem parkowania, przełącznik regulacji reflektorów, tablica przyrządów, klimatyzacja, poduszki powietrzne i zespół napinaczy |
| F15 | 30 | Dostawa zamków i superzłoków |
| F17 | 40 | Podgrzewana tylna szyba i podgrzewane lusterka |

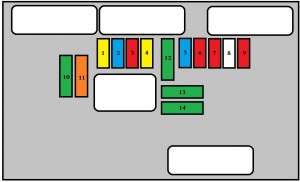

Bezpieczniki komory silnika w Peugeot 607 (2006)
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F1 | 20 | Sterowanie przekaźnikiem zespołu wentylatora, przekaźnik mocy jednostki sterującej silnika |
| F2 | 15 | Róg |
| F3 | 10 | Wycieraczka do spryskiwaczy z przodu iz tyłu |
| F4 | 20 | Spryskiwacz reflektorów |
| F5 | 15 | Pompa paliwa i zawór elektromagnetyczny opróżniania kanistra |
| F6 | 10 | Wspomaganie kierownicy, sterownik zawieszenia, automatyczna skrzynia biegów |
| F7 | 10 | Jednostka sterująca silnika, jednostka sterująca ESP |
| F8 | 15 | Cewka rozrusznika |
| F9 | 10 | Czujnik poziomu, ogrzewanie kabiny pasażerskiej (HDI), wyłącznik |
| F10 | 30 | Aktuatory sterowania silnikiem (cewka zapłonowa, elektrozawory, sondy lambda, sterowniki, wtryskiwacze) |
| F11 | 40 | Przekaźnik dmuchawy klimatyzacji |
| F12 | 30 | Przekaźnik wycieraczek szyby przedniej |
| F13 | 40 | Wbudowane zasilanie interfejsu systemu (zapłon dodatni) |
| F14 | 30 | Pompa powietrza (benzyna) |
